OMNIMATE Power - Zubehör

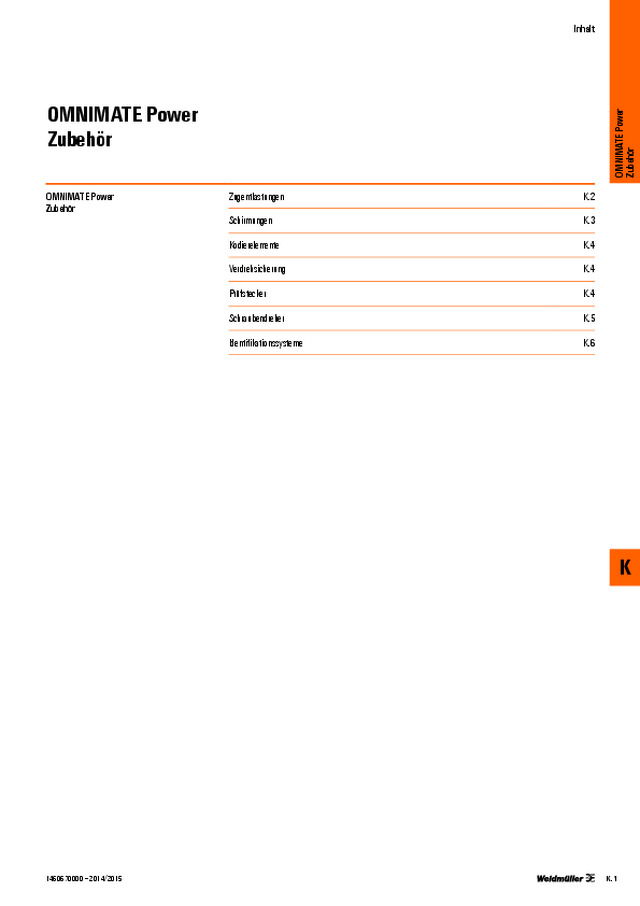

Inhalt OMNIMATE Power  Zubehör OMNIMATE Power  Zubehör Zugentlastungen  K.2 Schirmungen  K.3 Kodierelemente  K.4 Verdrehsicherung  K.4 Prüfstecker  K.4 Schraubendreher  K.5 Identifikationssysteme  K.6 OM NIM AT E P ower Zubehör K.1 1460670000 – 2014/2015 K

Zugentlastungen BV/SV 7.62HP/02 ZE GR Zugentlastung Bestelldaten Farbe grau Typ VPE Best.-Nr. BV/SV 7.62HP/02 ZE GR 1937550000 BV/SV 7.62HP/04 ZE GR Zugentlastung Bestelldaten Farbe grau Typ VPE Best.-Nr. BV/SV 7.62HP/04 ZE GR 1937560000 OM NIM AT E P ower Zubehör K.2 1460670000 – 2014/2015 K

Schirmungen BVF 7.62HP SH180 4-6 KIT Schirmauflage Bestelldaten Farbe grau Typ VPE Best.-Nr. BVF 7.62HP SH180 4-6 KIT 1118470000 BVF 7.62HP SH150 4-6 KIT Schirmauflage Bestelldaten Farbe grau Typ VPE Best.-Nr. BVF 7.62HP SH150 4-6 KIT 1118480000 BVF 7.62HP SH150 4-6 KIT Schirmauflage Bestelldaten Farbe grau Typ VPE Best.-Nr. BVF 7.62HP SH210 4-6 KIT 1118490000 OM NIM AT E P ower Zubehör K.3 1460670000 – 2014/2015 K

Kodierelemente / Verdrehsicherung / Prüfstecker PS 2.0 MC Prüfstecker • Für Kabel bis 0,75 mm 2  (AWG 18). • Vergoldete Laternenkontakte•  Leiter müssen mit dem Kontakt im Teststecker verlötet  werden. Bestelldaten Typ Leiterquerschnitt VPE Best.-Nr. PS 2.0 MC ≤ 0,75 mm 2 20 0310000000 BV/SV 7.62 KO Kodierelement Bestelldaten Typ VPE Best.-Nr. BV/SV 7.62HP KO 100 1937590000 BV/SV 7.62 KO Verdrehsicherung Bestelldaten Typ VPE Best.-Nr. SV 7.62 VDS 1 1853940000 Ø 2,0 mm OM NIM AT E P ower Zubehör K.4 1460670000 – 2014/2015 K

Schraubendreher SDI VDE-isolierter Schlitz-Schraubendreher VDE-isolierter Schlitz-Schraubendreher, SDI • DIN 7437, ISO 2380/2• Abtrieb nach DIN 5264, ISO 2380/1• SoftFinish ® -Griff Bestelldaten Typ Maße (mm) A B C Best.-Nr. SDI  0,4 2,5  75 9008370000 SDI  0,5 3,0 100 9008380000 SDI  0,6 3,5 100 9008390000 SDI  0,8 4,0 100 9008400000 SDI  1,0 4,5 125 9008910000 SDI  1,0 5,5 125 9008410000 SDI  1,2 6,5 150 9008420000 SDI  1,6 8,0 175 9008430000 SDK PH/PZ Kreuzschlitz-Schraubendreher Kreuzschlitz-Schraubendreher PH (Philips) • SDK PH DIN 5262, ISO 8764/2-PH• Abtrieb nach ISO 8764-PH• Spitze Chrom Top• SoftFinish ® -Griff Kreuzschlitz-Schraubendreher PZ (Pozidrive) • SDK PZ DIN 5262, ISO 8764/2-PZ• Abtrieb nach ISO 8764-PZ• Spitze Chrom Top• SoftFinish ® -Griff Bestelldaten PH Typ Maße (mm) A B C Best.-Nr. SDK PH0 0  60 9008470000 SDK PH1  1  80 9008480000 SDK PH2 2 100 9008490000 SDK PH3 3 150 9008500000 Bestelldaten PZ Typ Maße (mm) A B C Best.-Nr. SDK PZ1 1  80 9008530000 SDK PZ2 2 100 9008540000 SDK PZ3 3 150 9008550000 SD Schlitz-Schraubendreher mit Rundklinge Schlitz-Schraubendreher mit Rundklinge, SD • DIN 5265, ISO 2380/2• Abtrieb nach DIN 5264, ISO 2380/1• Spitze Chrom Top• SoftFinish ® -Griff Bestelldaten Typ Maße (mm) A B C Best.-Nr. SD  0,4 2,5  75 9009030000 SD  0,5 3,0  80 9008320000 SD  0,6 3,5 100 9008330000 SD  0,8 4,0 100 9008340000 SD  0,8 4,5 125 9009020000 SD  1,0 5,5 150 9008350000 SD  1,2 6,5 150 9009010000 OM NIM AT E P ower Zubehör K.5 1460670000 – 2014/2015 K

KSW 4 / KSW 2.5 Markierungsstreifen KSW-Markierungsstreifen eignen sich zum Markieren von mehrpoligen Leiterplatten-An-schlussklemmen und Leiterplatten-Steckverbindern. Die weißen, selbstklebenden Streifen sind aus PVC-freiem, umweltfreund-lichem Material. Diese Markierungsstreifen bieten individuellen Druck, d.h. für jedes Raster geeignet. In zwei Streifenbreiten verfügbar: 2,5 mm und 4,0 mm. Technische Daten Werkstoffdaten Material Polyester mit weicher Oberfläche Kleber Acrylbasis Temperaturbereich –40 °C bis +150 °C Klebetemperatur min. +4 °C Brennbarkeit Selbstlöschend nach 15 Sekunden Anzahl der Markierungsstreifen pro BlattBis 20-polig = 20 Streifen pro Blatt Größer als 20-polig = 15 Streifen pro Blatt Bestell-BeispielBest.-Nr. 1630060001 KSW 2.5  15/5.08  W  1-15 20 x 1–15 Druckwaagerechter DruckRaster 5,08 mm15-polig2,5 mm Streifenbreite Bedruckte Ausführung KSW 4 Raster Druck 7,62 mm 1–8 1700680001 1–12 1652270001 1–16 – 1–24 – KSW 2.5 Raster Druck 7,62 mm 1–8 – 1–12 – 1–16 – 1–24 – Neutral Streifenlänge  50 mm 100 mm 150 mm KSW 4 1629970000 1629990000 1630010000 KSW 2.5 1629960000 1629980000 1630000000 Individueller Druck nach Vorgabe Streifenlänge  50 mm 100 mm 150 mm KSW 4 1629910000 1629930000 1629950000 KSW 2.5 1629900000 1629920000 1629940000 Direktbedruckung Gerne bedrucken wir Stift- und Buchsenleisten auch direkt nach Ihren Wünschen.  Fragen Sie uns! Identifikationssysteme OM NIM AT E P ower Zubehör K.6 1460670000 – 2014/2015 K

Identifikationssysteme DEK 5 Dekafix-System  Dekafix wird geliefert in Packungen zu 10 Karten  mit je 50 Einzelschildern pro Karte. Dekafix ist standardmäßig weiß mit schwarzem Text. Technische Daten Werkstoffdaten Material Polyamid Temperaturbereich – 40 °C bis +100 °C Brandklasse UL 94 V-2 Inhaltsstoffe silikonfrei, Halogene unterhalb der NachweisgrenzeSelbstlöschend nach 15 Sekunden Montage Streifenmontage oder Einzelmontage entsprechend der Anreihbarkeit des Trägers Aufdruck Standard oder nach Kundenwunsch, Aufdruckfarbe schwarz Wischbeständigkeit wischbeständig in Anlehnung an DIN IEC 50 Individueller Druck nach Liste oder im Datenaustausch per Diskette oder Modem Farbe möglich in den Farben des internationalen Farbcodes Stellen max. DEK 5 3 waagerecht/3 senkrecht bis 2,5 mm Schriftgröße Individueller Druck nach Vorgabe Farbe Best.-Nr. Farbe Best.-Nr. Farbe Best.-Nr. VPE 500 (Achtung: bei Bestellung bitte Farbe angeben)   weiß 1609810000    ●  gelb 1609810000 ●  violett 1609810000 ● schwarz 1609810000 ●  grün 1609810000 ●  grau 1609810000 ●  rot 1609810000 ●  blau 1609810000 ●  orange 1609810000 Neutral Farbe Best.-Nr. Farbe Best.-Nr. Farbe Best.-Nr. VPE 500 ● schwarz 1457550000 ●  gelb 1609801687 ●  violett 1249860000 ●  rot 1609801686 ●  grün 1609801688 ●  grau 1609801691 ●  orange 1238340000 ●  blau 1609801693    weiß 0473360000 Bedruckte Ausführungen (nur waagerecht) Druck Best.-Nr. Druck Waagerecht Senkrecht Beschriftung mit  A 0522761021 Beschriftung je 50 Zahlen fortlaufend 1 … 50 0473460001 0473560001 einzelnen Buchstaben B 0522761022 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 51 … 100 0473460051 0473560051 C 0522761023 bis  Die letzten 3 Zahlen der Best.-Nr. zeigen die erste Druckzahl A A A A A A A A A A D 0522761024 951 … 999 0473460951 0473560951 E 0522761025 Beschriftung je 10 Zahlen fortlaufend 1 … 10 0523060001 0460660001 F 0522761026 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 11 … 20 0523060011 0460660011 G 0522761027 bis  Die letzten 3 Zahlen der Best.-Nr. zeigen die erste Druckzahl H 0522761028 91 … 100 0523060091 0460660091 I 0522761029 Beschriftung einzelne Zahlen 1  0522660001 – J 0522761030 1 1 1 1 1 1 1 1 1 1 2 0522660002 – K 0522761031 bis  Die letzten 3 Zahlen der Best.-Nr. zeigen die erste Druckzahl L 0522761032 200 0522660200 – M 0522761033 Beschriftung mehrere Symbole L1, L2, L3, N, PE 0354361187 – N 0522761034 L1 L2 L3 N PE L1 L2 L3 N PE O 0522761035 P 0522761036 Beschriftung einzelne Symbole Plussymbol + 0576261198 – Q 0522761037 L1 L1 L1 L1 L1 L1 L1 L1 L1 L1 + + + + + + + + + + Minussymbol – 0576261199 – R 0522761038 PE – 0157261187 S 0522761039 L1 0522361075 – T 0522761040 L2 0522361076 – U 0522761041 L3 0522361077 – V 0522761042 Erdungssymbol 0576261202 0157261202 W 0522761043 Erdungssymbol im Kreis   0576261203 0157261203 X 0522761044 Wechselstrom ~ 0576261215 – Y 0522761045 individuelle Karte (bei Bestellung Aufdruck und Richtung angeben) 1609810000 1609810000 Z 0522761046 farbiges Dekafix unbedruckt (bei Bestellung Farbe angeben) 1609801044 1609801044 farbiges Dekafix bedruckt = individueller Druck(bei Bestellung Farbe sowie Bedruckung angeben) 0490790000 0490790000 1 2 3 4 5 6 7 8 9 10 Waagerechter Druck Streifenmontage Senkrechter Druck Einzelmontage OM NIM AT E P ower Zubehör K.7 1460670000 – 2014/2015 K

OM NIM AT E P ower Zubehör K.8 1460670000 – 2014/2015 K
