Neues von unserer Reihenklemme PPV 4

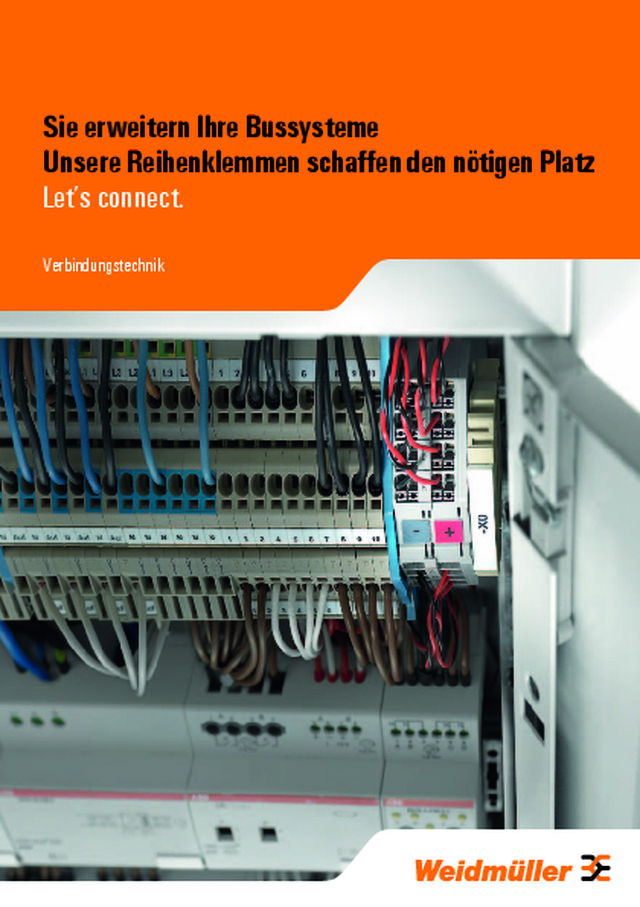

Verbindungstechnik Sie erweitern Ihre Bussysteme Unsere Reihenklemmen schaffen den nötigen Platz Let’s connect.

Sehr guter Zugang der „PUSH IN“-Anschlüsse Kein aufwendiges Durchfädeln der Busverdrahtung zur EIB/KNX-Komponente Eindeutige Identifizierung EIB/KNX-Anschlusspunkte durch farbige Markierung eindeutig zuordenbar Kompakte Ausführung 16 Anschlusspunkte mit nur einer Reihenklemme Ihre Vorteile mit der PPV 4: Die PPV 4 ist die ideale Schnittstelle zum Anschließen von Bussystemen wie EIB/ KNX-Aktoren. Ihre einmalige Kontur und die kompakte Baugröße machen sie zur idealen Ergänzung von bewährten 3-Leiter-Installations- reihenklemmen, wie der PDL 4S. Die Vorteile auf einen Blick: • Anschließen von 8 Aktoren aus dem Feld auf engstem Bauraum durch insgesamt 16 Anschlüsse • Problemlose Erweiterung durch Querverbindung • Eindeutige Identifizierung als Busklemme durch farbige Markierung • Ideale Leiterführung in Unter- und Klein- verteilern durch schräge Bauform

Bussysteme kompakt verdrahten mit Potenzialverteiler- reihenklemmen PPV 4 Das Erweitern von zusätzlichen Bussystemen, wie EIB/KNX-Aktoren und -Knoten, innerhalb einer bestehenden Netzstruktur ist in der Regel sehr zeitaufwendig. Der Grund: Begrenzter Bauraum in den Verteilerschränken erschwert die Führung von Buskabeln an EIB-Komponenten enorm. Die Lösung: Erzielen Sie 50 Prozent Platzersparnis im Verteilerschrank durch den Einsatz der einmalig kompakten Potenzialverteilerreihenklemmen PPV 4. Neben dem zusätzlichen Bauraum gegen- über herkömmlichen Reihenklemmen profitieren Sie von einer eindeutigen Identifizierung der Busschnittstelle durch die Möglichkeit der farbigen Markierung. Mit diesen und weiteren Eigenschaften ist die PPV 4 die ideale Lösung für eine kompakte, zuverlässige Busverdrahtung. Let’s connect.

Breite/Länge/Höhe niedrigstbauend 9,2 x 70 x 47,5 mm max. Strom / max. Leiter 17,5 A / 1,5 mm 2 max. Klemmbereich 0,2…1,5 mm 2 Typ VPE Best.-Nr. PPV 4 BL 35x15 DGR 20 1267910000 PPV 4 GR 35x15 DGR 20 1173880000 PPV 4 BL 35x7,5 DGR 20 1267920000 PPV 4 GR 35x7,5 DGR 20 1173890000 PPV 4 OR 35x15 DGR 20 1301610000 PPV 4 OR 35x7,5 DGR 20 1301630000 DGR = dunkelgraue Betätigungselemente Typ Breite VPE Best.-Nr. SRC-I QV P 10 8870840000 PAP PRV/PPV4 SW 3 mm 10 1173750000 PAP PRV/PPV4 BL 3 mm 10 1268010000 PAP PRV/PPV4 GR 3 mm 10 1211450000 BZT PRV4 SW 35x15 12,2 mm 20 1173590000 BZT PRV4 BL 35x15 12,2 mm 20 1267980000 BZT PRV4 SW 35x7,5 12,2 mm 20 1173600000 BZT PRV4 BL 35x7,5 12,2 mm 20 1267990000 TW PRV4 2 mm 10 1173700000 TW PRV4 0-3 2 mm 10 1230060000 TW PRV4 1-4 2 mm 10 1230050000 TW PRV4 A-D 2 mm 10 1230070000 ZEW 35/2 SW 8 mm 20 1162610000 Bestelldaten Ausführung blau für TS 35x15 grau für TS 35x15 blau für TS 35x7,5 grau für TS 35x7,5 orange für TS 35x15 orange für TS 35x7,5 Hinweis Zubehör Querverbindung Abschlussplatte schwarz blau grau Bezeichnungsträger schwarz für TS 35x15 blau für TS 35x15 schwarz für TS 35x7,5 blau für TS 35x7,5 Trennwand unbedruckt bedruckt 0…3 oder 0…7 oder 0…15 bedruckt 1…4 oder 1…8 oder 1…16 bedruckt A …D oder A…H oder A …P Endwinkel schwarz PPV 4 1,5 mm² Kompakte Busverdrahtung 4-fach-Potenzialverteilerreihen klemme PPV für Leiterquerschnitte bis 1,5 mm 2

Breite/Länge/Höhe niedrigstbauend 5,1 x 100 x 48,5 mm max. Strom / max. Leiter 36 A / 4 mm 2 max. Klemmbereich 0,08…4 mm 2 Typ VPE Best.-Nr. PDL 4 S/NT/L/PE PE L NT 50 1837060000 PDL 4 S/L/L L L 50 1837030000 PDL 4 S/L L 50 1847610000 PDL 4 S/N/L/PE L N PE 50 1837050000 PDL 4 S/N/L L N 50 1847630000 PDL 4 S/N N 50 1847620000 PDL 4 S/L/L/PE L L PE 50 1837040000 Typ Strom VPE Best.-Nr. ZQV 2.5/2 24 A 60 1608860000 ZQV 2.5/3 24 A 60 1608870000 ZQV 2.5/4 24 A 60 1608880000 ZQV 2.5/10 24 A 60 1608940000 Breite PAP PDL4S 1,5 mm 20 1837070000 PHP L 3 mm 20 1837090000 PHP PDL SO 3 mm 20 1837080000 Bestelldaten Ausführung dunkelbeige Wemid dunkelbeige Wemid dunkelbeige Wemid dunkelbeige Wemid dunkelbeige Wemid dunkelbeige Wemid dunkelbeige Wemid Zubehör Querverbinder steckbar 2polig 3polig 4polig 10polig Abschlussplatte / Trennwand dunkelbeige Wemid Halteplatte für 10x3 (alle 20 cm nötig) blau Wemid für senkrechte Einbaulage PDL 4 S/… 4 mm² Kompakte Energieverteilung Zur Versorgung von Stromkreisen mit 230 oder 400 Volt dienen 3-Leiter-Installationsreihen- klemmen aus der PDL-4S-Familie. An den intuitiv bedienbaren „PUSH IN“-Anschlüssen lassen sich Leiterquerschnitte bis einschließlich 4 mm² problemlos anschließen. Darüber hinaus bieten die PDL-4S-Reihen- klemmen die Möglichkeit, mit dem Neutralleiter- Trennschieber die VDE-Isolationsmessung durchzuführen, ohne Leiter abzuklemmen.

Weidmüller – Partner der Industrial Connectivity Als erfahrene Experten unterstützen wir unsere Kunden und Partner auf der ganzen Welt mit Produkten, Lösungen und Services im industriellen Umfeld von Energie, Signalen und Daten. Wir sind in ihren Branchen und Märkten zu Hause und kennen die technologischen Herausforderungen von morgen. So entwickeln wir immer wieder innovative, nachhaltige und wertschöpfende Lösungen für ihre individuellen Anforderungen. Gemeinsam setzen wir Maßstäbe in der Industrial Connectivity. Weidmüller Interface GmbH & Co. KG Klingenbergstraße 16 32758 Detmold, Germany Telefon +49 5231 14-0 Telefax +49 5231 14-292083 [email protected] www.weidmueller.com 1400120000/09/2012/SMMD
