Kabeleinführungen

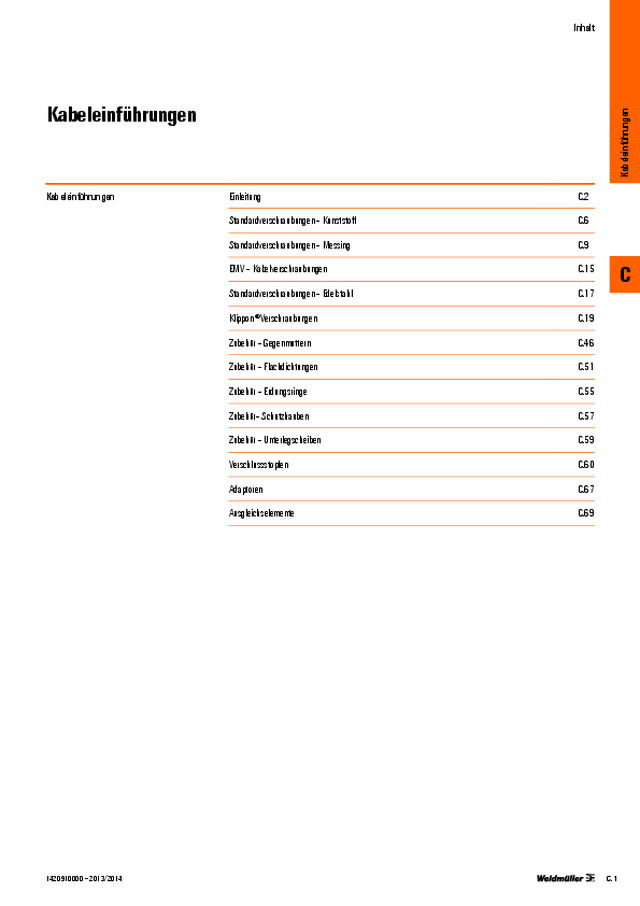

Inhalt Kabeleinführungen Kabeleinführungen Einleitung  C.2 Standardverschraubungen – Kunststoff  C.6 Standardverschraubungen – Messing  C.9 EMV – Kabelverschraubungen  C.15 Standardverschraubungen – Edelstahl  C.17 Klippon ®  Verschraubungen  C.19 Zubehör – Gegenmuttern  C.46 Zubehör – Flachdichtungen  C.51 Zubehör – Erdungsringe  C.55 Zubehör– Schutzhauben  C.57 Zubehör – Unterlegscheiben  C.59 Verschlussstopfen  C.60 Adaptoren  C.67 Ausgleichselemente  C.69 C Kabeleinf ühr ungen C.1 1420910000 – 2013/2014

Einleitung Ergänzend zu dem umfangreichen Sortiment an Gehäusen,  bietet Weidmüller eine Vielfalt an Anbaukomponenten für  unterschiedlichste Anwendungszwecke.  Neben Kabelverschraubungen aus Messing, Kunststoff  und Edelstahl stehen Verschlussstopfen, Druckausgleichs­ elemente, Adaptoren und das dazugehörige Zubehör  an Gegenmuttern, Flachdichtungen, Flachscheiben und  Erdungsringen zur Verfügung. Passend zu den Gehäusen  erfüllen die Verschraubungen IP­Schutzklassen von IP 54  bis IP 69K und können je nach Einsatzzweck in industriellen  Standardanwendungen, EMV­Anwendungen oder auch  in explosionsgefährdeten Bereichen eingesetzt werden  und besitzen die hierfür erforderlichen Zulassungen.  Die Ex-zertifizierten Klippon ®   Kabelverschrau bungen  ermöglichen zudem den Anschluss von geflochtenen und  geschirmten Bewehrungen mit und ohne Bleimantel sowie  einzeldrahtbewehrte und metallfolienbewehrte Kabel und  Leitungen und halten einem Temperaturbereich von ­60 °C  bis +180 °C stand. Je nach Verschraubungsreihe und Anwendungsgebiet sind  die Kabelverschraubungen, Verschlussstopfen, Adaptoren,  Druckausgleichselemente und Zubehör nach den folgenden  Normen hergestellt und zertifiziert: •  EN 60423 (metrisches Gewinde) •  EN 40430 (PG- und NPT Gewinde) •  EN 60079-0 (Allgemeine ATEX Norm) •  EN 60079-1 (Ex d ATEX Norm) •  EN 60079-7 (Ex e ATEX Norm) •  EN 60079-11 (Ex i ATEX Norm) •  EN 50262 (Zugentlastung) •  EN 60529 (IP Schutzart) Das Sortiment an Kabelverschraubungen, Verschlussstopfen  und Druckausgleichselementen ist in Metrisch (M) und  Panzerrohrgewinde (PG) in den Größen von M 12 bis  M 75 bzw. PG 7 bis PG 48 erhältlich. Für die Auswahl der  Verschraubungen und Verschlussstopfen ist die Tabelle mit  den Dichtungseigen schaften der O­Ringe, Flachdichtungen  sowie Dichteinsätzen zu beachten. Der O­Ring oder  die Flachdichtung ist dabei immer zur Abdichtung des  Anschlussgewindes an z.B. einem Gehäuse und der  Dichteinsatz einer jeden Verschraubung für das eigentliche  Abdichten und Quetschen des Anschlusskabels vorgesehen. Kabelverschraubungen C Kabeleinf ühr ungen C.2 1420910000 – 2013/2014

Bei der Installation einer Kabelverschraubung, eines  Verschlussstopfens, eines Adapters oder Druckausgleichs­ elements z.B. an einer Flanschplatte eines Gehäuses ist   immer auf den max. Bohrdurchmesser zu achten. Dieser   darf die folgenden angegebenen max. Werte/Toleranzen   nicht überschreiten, damit die Schutzart des gesamten  Gehäuses weiterhin gewährleistet werden kann. Einleitung Angaben zur Durchgangsbohrung M-Gewinde Durchgangsbohrung in mm M 12 12,2 M 16 16,2 M 20 20,2 M 25 25,2 M 32 32,2 M 40 40,2 M 50 50,2 M 63 63,2 M 75 75,2 PG-Gewinde Durchgangsbohrung in mm PG 7 12,4 PG 9 15,1 PG 11 18,5 PG 13,5 20,4 PG 16 22,5 PG 21 28,3 PG 29 37,4 PG 36 47,2 PG 42 54,2 PG 48 59,5 Übersicht Dichtungsmaterialien für O-Ringe, Flachdichtungen sowie Dichteinsätze Abkürzung Materialbezeichnung Handelsname Temperaturbereich chemische Beständigkeit Feuerbeständigkeit Shore Halogenfrei UV-Beständigkeit TPE Thermoplastischer   Elastomer Santropren  -40 °C...+130 °C Wasserkohlenstoffe, Öle, Säuren UL94, HB 64 ja sehr gut CR Chloroprenkautschuk Neoprene  -40 °C...+130 °C Mineralöle, Fette, Kraftstoffe sehr gut 40 - 90 nein sehr gut NBR Nitrilkautschuk  Perbunan, Nitril  -40 °C...+130 °C Wasserkohlenstoffe, Öle, Säuren, aliphatische Lösungsmittel, Fette,  Kraftstoffe schwach 40 - 90 nein gut EPDM Ethylen-Propylen-Dien-Kautschuk Keltan  -50 °C...+130 °C Witterungs-, Fett-, Mineralöl-, Chlor-,  Ozonbeständigkeit, Wasserkohlenstoffe schwach 20 - 90 sehr gut FPM Fluorkautschuk Viton  -25 °C...+200 °C Ozon, Sauerstoff, Mineralöle,  synthetische Hydraulikflüssigkeiten,  Kraftstoffe, Aromate, viele organische  Lösungsmittel und Chemikalien schwach 65 - 95 gut Abkürzungsverzeichnis Technische Daten A, L Länge in mm L1 Gewindelänge in mm D Durchmesser in mm S Stärke in mm GWDR Gewindedichtring oder Flachdichtung in mm S1,S2 Tiefe in mm SW Schlüsselweite in mm KB Klemmbereich in mm Gewinde Gewinde außen SUHB Schutzhaube DR Drehmoment in Nm MODR Montagedrehmoment in Nm DR HM Drehmoment Hutmutter in Nm VPE Verpackungseinheit in Stück Produktbezeichnung VG  Verschraubung VP Verschlussstopfen KDSU Klippon ®  Double Seal Universal (Klippon ®  Doppelte Dichtung Universal) KDSW Klippon ®  Double Seal for SWA (Klippon ®  Doppelte Dichtung Universal für SWA) KDSX  Klippon ®  Double Seal for SWB/STA (Klippon ®  Doppelte Dichtung Universal für SWB/STA) KSG Klippon ®  Standard Gland (Klippon ®  Standardverschraubung) KUB Klippon ®  Universal Barrier (Klippon ®  Universal Vergussverschraubung) KSPA Klippon ®  Stopping Plug Type A (Klippon ®  Verschlussstopfen Typ A) KSPM  Klippon ®  Stopping Plug Mushroom (Klippon ®  Verschlussstopfen Pilzform) KSWN Klippon ®  Sealing Washer Nylon (Klippon ®  Flachdichtung Nylon) KSWF Klippon ®  Sealing Washer Red Fibre (Klippon ®  Flachdichtung Vulkanfiber) KSP Klippon ®  Shroud PVC/Silicone (Klippon ®  Schutzhaube PVC/Silikon) SKMU Sechskantmutter DAE  Druckausgleichselement  BD Breather Drain (Ausgleichselement) EWS Entwässerungsstopfen SZS Serrated Star Washers (Gezahnte Unterlegscheiben) ZE  Zugentlastung EMV  Elektromagnetische Verträglichkeit SKS Spiralknickschutz GWDR Gewindedichtring oder Flachdichtung ZR Zwiebelringsystem (Einschnittdichtung) C Kabeleinf ühr ungen C.3 1420910000 – 2013/2014

Einleitung Verschraubungen und Zubehör Die folgenden Tabellen geben eine Übersicht zu Verschraubungen und dem empfohlenen Zubehör. Standard-Verschraubungen Material/Typ Zulassungen Gewindedichtring Gegenmuttern IP Schutzart Ex EMV Armierung CSM  GWDR PO CR GWDR…NR O-Ring Grau SKMU…K GR Schwarz SKMU…K SW Messing SKMU…MS MS EMV SKMU EMV... ohne Dichtring mit Dichtring Kunststoff  VG … K67 IP 67 • VG … K68 IP 68 / 5 bar • VG … K68 SKS IP 68 / 5 bar • Messing vernickelt VG … MS54 IP 54 IP 65 optional • VG … MS68 IP 68 / 5 bar,  IP 69k enthalten • VG … MS54-ZE IP 54 • VG…MS54 ZE BS IP 54 • VG…MS54 ZR IP 54 • VG … EMV IP 68 / 10 bar • enthalten • VG … 1/EMV IP 68 / 5 bar,  IP 69k • enthalten • Edelstahl VG…SS68 IP 68 / 5 bar,  IP 69k enthalten • Ex-Verschraubungen Material/Typ Zulassungen Gewindedichtring Gegenmuttern IP Schutzart Ex EMV Armierung CSM  GWDR PO CR GWDR…NR O-Ring Grau SKMU…K GR Schwarz SKMU…K SW Messing SKMU…MS MS EMV SKMU EMV... ohne Dichtring mit Dichtring Messing vernickelt, Ex KDSU...BN/BS O NI IP 68 / 2,5 bar Exe/d • enthalten • KUB...BS O NI IP 66, IP 68 / 10 bar Exe/d • enthalten • KDSW...BN/BS O/L NI IP 54 IP 54, IP 66, IP 68 /  2,5 bar Exe/d • optional • KDSX...BS O NI IP 54 IP 54, IP 66, IP 68 /  2,5 bar Exe/d • optional • KSG...BN/BS O NI IP 66, IP 68 / 2,5 bar Exe/d enthalten • Messing Ex KDSU...BN/BS O SC IP 68 / 2,5 bar Exe/d • enthalten • KUB...BS O SC IP 66, IP 68 / 10 bar Exe/d • enthalten • KDSW...BN/BS O/L SC IP 54 IP 54, IP 66, IP 68 /  2,5 bar Exe/d • optional • KDSX...BS O SC IP 54 IP 54, IP 66, IP 68 /  2,5 bar Exe/d • optional • KSG...BN/BS O SC IP 66, IP 68 /  2,5 bar Exe/d enthalten • Ex - Edelstahlverschraubungen auf Anfrage C Kabeleinf ühr ungen C.4 1420910000 – 2013/2014

Einleitung Ausgleichselemente Material/Typ Zulassungen Gewindedichtring Gegenmuttern IP Schutzart Ex CSM  GWDR PO CR GWDR…NR O-Ring Grau SKMU…K GR Schwarz SKMU…K SW Messing SKMU…MS MS EMV SKMU EMV... mit Dichtring Kunststoff DAE M12 PA IP 66, IP 68, IP 69K enthalten DAE M12 PA long IP 66, IP 68, IP 69K enthalten • Kunststoff Ex EWS IP 54 • • Edelstahl DAE M12 SS IP 66, IP 68, IP 69K enthalten • • Edelstahl Ex BD 1 ss IP 66 • enthalten Messing Ex BD 1 brass IP 66 • enthalten Messing Ex KLIPPON BDX ... B IP 66 • enthalten Edelstahl Ex KLIPPON BDX ... S IP 66 • enthalten Verschlussschrauben Material/Typ Zulassungen Gewindedichtring Gegenmuttern IP Schutzart Ex CSM  GWDR PO CR GWDR…NR O-Ring Grau SKMU…K GR Schwarz SKMU…K SW Messing SKMU…MS MS EMV SKMU EMV... ohne Dichtring mit Dichtring Kunststoff VP … K54 IP 54 IP 65 • Messing vernickelt VP … MS65 IP 68 enthalten • Edelstahl KSPM...SSC IP 66, IP 68 Exe/d enthalten • Kunststoff Ex VP…Ex SW IP 66 IP 66, IP 68 Exe optional • KSPM...PL IP 66, IP 68 Exe Nitril • Messing vernickelt, Ex VP…Ex MS IP 68 Exe/d enthalten • KSPA…BNI IP 54 Ex d • Messing Ex KSPM…BSC IP 66, IP 68 Exe/d enthalten • C Kabeleinf ühr ungen C.5 1420910000 – 2013/2014

C C.6 1420910000 – 2013/2014 Verschraubungen - Kunststoff - IP 67 Gewind e L L1 SW Preisgünstige Kabelverschraubung für industrielle Anwendungen, ohne Zulassungen. Technische Daten Material / Farbe Polyamid 6 / RAL 7035 Dichteinsatz CR Temperaturbereich -20 °C...80 °C Schutzart IP 67 Brennbarkeitsklasse V-2 Hinweis Ausführung mit angespritzter Dichtlippe  Länge „L“ variiert je nach verwendetem Kabeldurchmesser Bestelldaten Typ Gewinde KB L/L1 SW DR HM min. / max. DR Stutzen min. / max. VPE Best.-Nr. metrisch VG M12-K67 M 12 x 1,5 3-6,5 23,9 / 8 15 1,50 / 2,50 1,00 / 3,00 100 1909660000 VG M16-K67 M 16 x 1,5 4-8 27,7 / 8 19 2,00 / 3,00 1,00 / 4,00 50 1909670000 VG M16-K67 M 16 x 1,5 5-10 29 / 10 22 2,00 / 3,00 1,00 / 4,00 50 1909680000 VG M20-K67 M 20 x 1,5 6-12 29,2 / 10 24 4,50 / 5,50 2,00 / 5,00 50 1909690000 VG M20-K67 M 20 x 1,5 10-14 32,8 / 10 27 5,00 / 6,00 2,00 / 5,00 50 1909700000 VG M25-K67 M 25 x 1,5 13-18 37,9 / 8 29 7,00 / 9,00 2,00 / 5,00 25 1909710000 VG M32-K67 M 32 x 1,5 18-25 40,7 / 10 36 8,00 / 10,00 3,00 / 7,00 20 1909720000 VG M40-K67 M 40 x 1,5 22-32 51,3 / 10 46 16,00 / 19,00 7,00 / 12,00 10 1909730000 VG M50-K67 M 50 x 1,5 30-38 53,5 / 18 60 20,00 / 24,00 9,50 / 15,50 10 1909740000 VG M63-K67 M 63 x 1,5 34-44 55 / 18 65 20,50 / 25,50 12,50 / 18,50 10 1909750000 PG VG PG7-K67 PG 7 3-6,5 23,9 / 8 15 1,50 / 2,50 1,20 / 1,80 100 1909760000 VG PG9-K67 PG 9 4-8 27,7 / 8 19 2,00 / 3,00 1,20 / 1,80 50 1909770000 VG PG11-K67 PG 11 5-10 29 / 8 22 2,00 / 3,00 1,50 / 2,50 50 1909780000 VG PG13,5-K67 PG 13,5 6-12 29,2 / 9 24 4,50 / 5,50 2,50 / 3,50 50 1909790000 VG PG16-K67 PG 16 10-14 32,8 / 10 27 5,00 / 6,00 2,50 / 4,50 50 1909800000 VG PG21-K67 PG 21 13-18 37,9 / 11 33 5,00 / 6,00 7,00 / 9,00 25 1909810000 VG PG29-K67 PG 29 18-25 40,7 / 11 42 7,00 / 8,00 7,50 / 10,50 20 1909820000 VG PG36-K67 PG 36 22-32 51,3 / 13 53 14,50 / 15,30 9,50 / 12,50 10 1909830000 VG PG42-K67 PG 42 30-38 53,5 / 13 60 17,00 / 19,00 12,00 / 16,00 10 1909840000 VG PG48-K67 PG 48 34-44 55 / 14 65 19,00 / 21,00 12,00 / 16,00 10 1909850000 Hinweis Integrierte Zugentlastung, halogenfrei ohne Dichtring. Kabeleinf ühr ungen Standardverschraubungen - Kunststoff

C C.7 1420910000 – 2013/2014 Verschraubungen - Kunststoff - IP 68 Gewind e L L1 SW Kunststoffverschraubung mit integrierter Zugentlastung für industrielle Anwendungen, bei denen die Schutzklasse IP 68 gefordert ist. Technische Daten Material / Farbe Polyamid 6 / RAL 7035 Dichteinsatz CR Temperaturbereich -30 °C...80 °C Schutzart IP 68 - 5 bar (30 min.) Brennbarkeitsklasse V-2 Hinweis Ausführung mit angespritzter Dichtlippe  Länge „L“ variiert je nach verwendetem Kabeldurchmesser Bestelldaten Typ Gewinde KB L/L1 SW DR HM min. / max. DR Stutzen min. / max. VPE Best.-Nr. metrisch VG M12-1/K68 M 12 x 1,5 3-6,5 32,4 / 8 15 1,50 / 2,50 1,00 / 3,00 100 1772280000 VG M16 - K 68 M 16 x 1,5 5-10 39,7 / 10 22 2,00 / 3,00 1,00 / 4,00 50 1772290000 VG M16-1/K68 M 16 x 1,5 4-8 35,7 / 8 19 2,00 / 3,00 1,00 / 4,00 50 1909860000 VG M20-1/K68 M 20 x 1,5 6-12 41,2 / 10 24 4,50 / 5,50 2,00 / 5,00 50 1772300000 VG M25 - K 68 M 25 x 1,5 13-18 48,2 / 10 33 7,00 / 9,00 2,00 / 5,00 25 1772310000 VG M25-1/K68 M 25 x 1,5 11-17 43,2 / 8 29 7,00 / 9,00 2,00 / 5,00 25 1909870000 VG M32 - K 68 M 32 x 1,5 18-25 50,8 / 18 42 8,00 / 10,00 3,00 / 7,00 20 1772320000 VG M32-1/K68 M 32 x 1,5 15-21 50,7 / 10 36 8,00 / 10,00 3,00 / 7,00 20 1909880000 VG M40 - K 68 M 40 x 1,5 22-32 69,9 / 18 53 16,00 / 19,00 7,00 / 12,00 10 1772330000 VG M40-1/K68 M 40 x 1,5 19-28 55,2 / 10 46 16,00 / 19,00 7,00 / 12,00 10 1909890000 VG M50 - K 68 M 50 x 1,5 30-38 71,7 / 18 60 20,00 / 24,00 9,50 / 15,50 10 1772340000 VG M63-1/K68 M 63 x 1,5 34-44 72,9 / 18 65 20,50 / 25,50 12,50 / 18,50 10 1772350000 PG VG 7-K68 PG 7 3-6,5 30,5 / 8 15 1,50 / 2,50 1,20 / 1,80 100 1568970000 VG 9-K68 PG 9 4-8 34 / 8 19 2,00 / 3,00 1,20 / 1,80 50 1568980000 VG 11-K68 PG 11 5-10 37 / 8 22 2,00 / 3,00 1,50 / 2,50 50 1568990000 VG 13,5-K68 PG 13,5 6-12 39 / 9 24 4,50 / 5,50 2,50 / 3,50 50 1569000000 VG 16-K68 PG 16 10-14 42,5 / 10 27 5,00 / 6,00 2,50 / 4,50 50 1569010000 VG 21-K68 PG 21 13-18 48 / 11 33 5,00 / 6,00 7,00 / 9,00 25 1569020000 VG 29-K68 PG 29 18-25 53 / 11 42 7,00 / 8,00 7,50 / 10,50 20 1569030000 VG 36-K68 PG 36 22-32 65 / 13 53 14,50 / 15,50 9,50 / 12,50 10 1569040000 VG 42-K68 PG 42 30-38 68 / 13 60 17,00 / 19,00 12,00 / 16,00 10 1569050000 VG 48-K68 PG 48 34-44 69 / 14 65 19,00 / 21,00 12,00 / 16,00 10 1718770000 Hinweis Langgewindevariante auf Anfrage, halogenfrei ohne Dichtring Kabeleinf ühr ungen Standardverschraubungen - Kunststoff

C C.8 1420910000 – 2013/2014 Verschraubungen - Kunststoff - SKS Gewind e L L1 SW Kunststoffverschraubung mit Spiralknickschutz speziell für bewegliche Anschlüsse. Technische Daten Material / Farbe Polyamid 6 / RAL 7035 Dichteinsatz CR Temperaturbereich -30 °C...80 °C Schutzart IP 68 - 5 bar (30 min.) Brennbarkeitsklasse V-2 Hinweis Ausführung mit angespritzter Dichtlippe  Länge „L“ variiert je nach verwendetem Kabeldurchmesser Bestelldaten Typ Gewinde KB L/L1 SW DR HM min. / max. DR Stutzen min. / max. VPE Best.-Nr. metrisch VGM12-K68 SKS M 12 x 1,5 3-6,5 65 / 8 15 1,50 / 2,50 1,50 / 2,50 100 1776700000 VGM16-K68 SKS M 16 x 1,5 5-10 90 / 10 22 2,00 / 3,00 2,00 / 3,00 50 1776710000 VGM20-K68 SKS M 20 x 1,5 6-12 106 / 10 24 4,50 / 5,50 2,00 / 5,00 50 1778860000 VGM20-K68 SKS M 20 x 1,5 10-14 116 / 10 27 5,00 / 6,00 2,00 / 5,00 50 1776720000 VGM25-K68 SKS M 25 x 1,5 13-18 129 / 10 33 7,00 / 9,00 2,00 / 5,00 25 1776730000 PG VG 9-K68 SKS PG 9 4-8 79 / 8 19 2,00 / 3,00 1,50 / 2,50 50 1720480000 VG 11-K68 SKS PG 11 5-10 89 / 8 22 2,00 / 3,00 1,50 / 2,50 100 1720490000 VG 13,5-K68 SKS PG 13,5 6-12 105 / 9 24 4,50 / 5,50 2,50 / 3,50 50 1720500000 VG 16-K68 SKS PG 16 10-14 117 / 10 27 5,00 / 6,00 2,50 / 4,50 25 1720510000 VG 21-K68 SKS PG 21 13-18 130 / 11 33 5,00 / 6,00 7,00 / 9,00 20 1720520000 Hinweis VDE für metrische Variante, halogenfrei ohne Dichtring Kabeleinf ühr ungen Standardverschraubungen - Kunststoff

C C.9 1420910000 – 2013/2014 Verschraubungen - Messing - IP 54 SW1 Gewind e SW2 L1 L Standardmessingverschraubung für industrielle Anwendungen, bei denen die Schutzklasse IP 54 gefordert ist. Technische Daten Material Messing, vernickelt Dichteinsatz NBR Temperaturbereich -20 °C...60 °C Schutzart IP 54 Hinweis Dichtring optional  Länge „L“ variiert je nach verwendetem Kabeldurchmesser Bestelldaten Typ Gewinde KB L/L1 SW1/SW2 DR HM min. / max. DR Stutzen min. / max. VPE Best.-Nr. metrisch VGM12-MS54 M 12 x 1,5 5-7 21,5 / 5 13 / 14 5,30 / 5,30 8,00 / 8,00 100 1778410000 VGM12-MS54 M 12 x 1,5 6-8 22 / 6 15 / 17 5,30 / 5,30 8,00 / 8,00 100 1778400000 VGM16-MS54 M 16 x 1,5 8-10 26 / 5 18 / 20 6,70 / 6,70 10,00 / 10,00 100 1778390000 VGM20-MS54 M 20 x 1,5 8-10 26,5 / 6 18 / 22 8,00 / 8,00 12,00 / 12,00 50 1778380000 VGM20-MS54 M 20 x 1,5 10-12 26,5 / 6,5 20 / 22 8,00 / 8,00 12,00 / 12,00 50 1778370000 VGM25-MS54 M 25 x 1,5 12-14 27,5 / 7 22 / 27 8,00 / 8,00 12,00 / 12,00 50 1778360000 VGM25-MS54 M 25 x 1,5 15-17 29,5 / 7 28 / 30 8,00 / 8,00 12,00 / 12,00 50 1778350000 VGM32-MS54 M 32 x 1,5 24-26 33 / 8 38 / 40 12,00 / 12,00 18,00 / 18,00 25 1778340000 VGM40-MS54 M 40 x 1,5 33-35 33 / 9 37 / 43 12,00 / 12,00 18,00 / 18,00 25 1778330000 VGM50-MS54 M 50 x 1,5 31-33 39 / 9 47 / 55 13,30 / 13,30 20,00 / 20,00 10 1778320000 VGM50-MS54 M 50 x 1,5 39-41 43 / 10 54 / 57 13,30 / 13,30 20,00 / 20,00 5 1778310000 VGM63-MS54 M 63 x 1,5 45-47 45 / 10 60 / 68 13,30 / 13,30 20,00 / 20,00 5 1778300000 PG VG 7-MS54 PG 7 5-7 20,5 / 5 13 / 14 4,20 / 4,20 6,25 / 6,25 100 0521500000 VG 9-MS54 PG 9 6-8 22 / 6 15 / 17 4,20 / 4,20 6,25 / 6,25 100 0261500000 VG 11-MS54 PG 11 8-10 26 / 6 18 / 20 4,20 / 4,20 6,25 / 6,25 50 0260700000 VG 13,5-MS54 PG 13,5 10-12 26 / 6,5 20 / 22 4,20 / 4,20 6,25 / 6,25 50 0260800000 VG 16-MS54 PG 16 12-14 27 / 6,5 22 / 24 5,00 / 5,00 7,50 / 7,50 50 0261400000 VG 21-MS54 PG 21 15-17 29,5 / 7 28 / 30 6,70 / 6,70 10,00 / 10,00 50 0260900000 VG 29-MS54 PG 29 24-26 33 / 8 37 / 40 6,70 / 6,70 10,00 / 10,00 25 0261000000 VG 36-MS54 PG 36 33-35 39 / 9 47 / 50 6,70 / 6,70 10,00 / 10,00 20 0497600000 VG 42-MS54 PG 42 39-41 44 / 10 54 / 57 6,70 / 6,70 10,00 / 10,00 10 0497700000 VG 48-MS54 PG 48 45-47 45 / 10 60 / 64 6,70 / 6,70 10,00 / 10,00 5 1718780000 Hinweis Weitere Varianten auf Anfrage Kabeleinf ühr ungen Standardverschraubungen - Messing

C C.10 1420910000 – 2013/2014 Verschraubungen - Messing - ZR SW1 Gewind e SW2 L1 L Messingverschraubung mit Einschnittdichtung für industrielle Standardanwendungen. Der verwendete Dichteinsatz beinhaltet mehrere herausnehmbare bzw. trennbare Inlets. Somit können Kabel mit einem Durchmesser von 4 mm bis 41 mm angeschlossen werden. Technische Daten Material Messing, vernickelt Dichteinsatz NBR Temperaturbereich -20 °C...80 °C Schutzart IP 54 Hinweis Bestelldaten Typ Gewinde KB L/L1 SW1/SW2 DR HM, min. DR Stutzen, min. D1 D2 D3 D4 VPE Best.-Nr. metrisch VG M20-MS54 M 20 x 1,5 4-13 26,5 / 6,5 22 / 24 3,05 6,25 4 7 10 13 50 1009560000 VG M25-MS54 M 25 x 1,5 8,5-18 27,5 / 7 28 / 30 3,66 7,50 8,5 11,5 14,5 18 25 1009570000 VG M32-MS54 M 32 x 1,5 16-26 33 / 8 37 / 40 4,88 10,00 16 19 22 25 25 1009580000 VG M40-MS54 M 40 x 1,5 23-30 33 / 33 47 / 50 4,88 10,00 23 26 29 32 10 1009590000 VG M50-MS54 M 50 x 1,5 32-40 39 / 39 54 / 57 4,88 10,00 32 35 38 41 5 1009600000 PG VGPG13.5-MS54 PG 13,5 7,5-12,5 22 / 6,5 20 / 22 4,20 6,25 7,5 10 12,5 0 50 1009610000 VG PG16-MS54 PG 16 7,5-15 27 / 6,5 22 / 24 5,00 7,50 7,5 10 12,5 15 50 1009620000 VG PG21-MS54 PG 21 10-19 29,5 / 7 28 / 30 6,70 10,00 10 13 16 19 25 1009630000 VG PG29-MS54 PG 29 18-27 33 / 8 37 / 40 6,70 10,00 18 21 24 27 25 1009640000 VG PG36-MS54 PG 36 24-33 39 / 9 47 / 50 6,70 10,00 24 27 30 33 10 1009650000 VG PG42-MS54 PG 42 30-39 44 / 10 54 / 57 6,70 10,00 30 33 36 39 5 1009670000 Hinweis D1-D4 sind die herausnehmbaren Einschitte der Dichtung  von 4 mm bis 41 mm. Kabeleinf ühr ungen Standardverschraubungen - Messing

C C.11 1420910000 – 2013/2014 Verschraubungen - Messing - IP 68 SW2 SW1 Gewind e L L1 Standardmessingverschraubung für industrielle Anwendungen, bei denen die Schutzklasse IP 68 bzw. IP 69K gefordert ist. Technische Daten Material Messing, vernickelt O-Ring / Dichteinsatz NBR / CR Temperaturbereich -40 °C...100 °C Klemmeinsatz Polyamid Schutzart mit GWDR IP 68 - 5 bar, IP 69K Hinweis Länge „L“ variiert je nach verwendetem Kabeldurchmesser, IP 69K gilt für alle metrischen Verschraubungen, Folgende Gewindegrößen PG29, PG36, PG42 und PG48 sind von IP 69K ausgeschlossen. Bestelldaten Typ Gewinde KB L/L1 SW1/SW2 DR HM min. / max. DR Stutzen min. / max. VPE Best.-Nr. metrisch VG M12 - MS 68 M 12 x 1,5 3-6,5 28 / 6 14 / 14 4,50 / 5,50 2,50 / 3,50 50 1772200000 VG M16 - MS 68 M 16 x 1,5 4-8 33 / 7 17 / 18 5,00 / 6,00 3,50 / 4,50 50 1772210000 VG M16-1/MS68 M 16 x 1,5 4,5-10 37,3 / 7 20 / 20 5,00 / 6,00 3,50 / 4,50 50 1909910000 VG M20 - MS 68 M 20 x 1,5 6-12 38 / 8 22 / 22 7,00 / 9,00 5,00 / 6,00 50 1772220000 VG M25 - MS 68 M 25 x 1,5 10-14 42 / 8 24 / 27 10,00 / 12,00 5,00 / 7,00 25 1772230000 VG M25-1/MS68 M 25 x 1,5 11-17 42 / 8 27 / 27 10,00 / 12,00 5,00 / 7,00 25 1909920000 VG M32 - MS 68 M 32 x 1,5 13-18 48 / 9 30 / 34 16,00 / 18,00 5,00 / 7,00 25 1772240000 VG M32-1/MS68 M 32 x 1,5 15-21 45 / 8 34 / 34 16,00 / 18,00 5,00 / 7,00 20 1909930000 VG M40 - MS 68 M 40 x 1,5 18-25 53 / 9 40 / 43 21,00 / 23,00 10,50 / 13,50 20 1772250000 VG M40-1/MS68 M 40 x 1,5 19-28 55,1 / 9 43 / 43 21,00 / 23,00 10,50 / 13,50 20 1909940000 VG M50 - MS 68 M 50 x 1,5 22-32 57 / 9 50 / 55 38,50 / 41,50 16,00 / 20,00 15 1772260000 VG M50-1/MS68 M 50 x 1,5 27-38 62,2 / 9 58 / 58 38,50 / 41,50 16,00 / 20,00 12 1909950000 VG M63 - MS 68 M 63 x 1,5 34-44 65 / 14 64 / 68 48,00 / 52,00 22,50 / 27,50 12 1772270000 PG (IP 69K) VG 7-MS68 PG 7 3-6,5 28 / 6 14 / 14 4,50 / 5,50 2,50 / 3,50 50 1569060000 VG 9-MS68 PG 9 4-8 28 / 6 17 / 17 5,00 / 6,00 3,50 / 4,50 50 1569070000 VG 11-MS68 PG 11 5-10 31 / 6 20 / 20 6,50 / 7,50 4,50 / 5,50 50 1569080000 VG 13,5-MS68 PG 13,5 6-12 31 / 6,5 22 / 22 7,00 / 9,00 4,50 / 6,50 50 1569090000 VG 16-MS68 PG 16 10-14 34 / 6,5 24 / 24 10,00 / 12,00 6,00 / 8,00 25 1569100000 VG 21-MS68 PG 21 13-18 39 / 7 30 / 30 16,00 / 18,00 9,00 / 11,00 25 1569110000 PG (IP 68) VG 29-MS68 PG 29 18-25 47 / 8 40 / 50 21,00 / 23,00 13,50 / 16,50 20 1569120000 VG 36-MS68 PG 36 22-32 57 / 10 50 / 50 38,50 / 41,50 18,00 / 22,00 15 1569130000 VG 42-MS68 PG 42 30-38 60 / 12 58 / 58 43,00 / 47,00 25,00 / 29,00 12 1569140000 VG 48-MS68 PG 48 34-44 63 / 14 64 / 64 48,00 / 52,00 32,50 / 37,50 12 1718790000 Hinweis Langgewindevariante auf Anfrage VDE für metrische Variante Kabeleinf ühr ungen Standardverschraubungen - Messing

C C.12 1420910000 – 2013/2014 Verschraubungen - Messing - ZE L L1 Gewind e SW1 SW2 Messingverschaubung mit außenliegender zentrischer Zugentlastung mittels Klemmbacken.Der verwendete Dichteinsatz beinhaltet mehrere herausnehmbare bzw. trennbare Inlets. Technische Daten Material Messing, vernickelt Dichteinsatz NBR Temperaturbereich -20 °C...80 °C Schutzart IP 54 Hinweis Dichtring optional  Länge „L“ variiert je nach verwendetem Kabeldurchmesser Bestelldaten Typ Gewinde KB KB ZE L/L1 SW1/SW2 DR HM min. / max. DR Stutzen min. / max. VPE Best.-Nr. metrisch VGM12-MS54 ZE M 12 x 1,5 5-7 5,8-8 21,5 / 6 14 / 16 5,33 / 5,33 8,00 / 8,00 100 1778420000 VGM16-MS54 ZE M 16 x 1,5 4-10 6,5-10 26 / 6 18 / 19 6,67 / 6,67 10,00 / 10,00 100 1778440000 VGM20-MS54 ZE M 20 x 1,5 6,5-12,5 7,5-12 26,5 / 6,5 22 / 22 8,00 / 8,00 12,00 / 12,00 50 1778450000 VGM20-MS54 ZE M 20 x 1,5 6,5-12,5 8,5-14 26,5 / 6,5 22 / 24 8,00 / 8,00 12,00 / 12,00 50 1778460000 VGM25-MS54 ZE M 25 x 1,5 9-19 12-21 29,5 / 7 30 / 34 8,00 / 8,00 12,00 / 12,00 50 1778480000 VGM32-MS54 ZE M 32 x 1,5 17-27 19-30 33 / 8 40 / 42 12,00 / 12,00 18,00 / 18,00 25 1778490000 VGM40-MS54 ZE M 40 x 1,5 23-33 25-37 33 / 8 50 / 52 12,00 / 12,00 18,00 / 18,00 25 1778500000 VGM50-MS54 ZE M 50 x 1,5 29-39 31-43 43 / 9 57 / 59 13,33 / 13,33 20,00 / 20,00 5 1778520000 VGM63-MS54 ZE M 63 x 1,5 35-45 35-48 45 / 10 66 / 64 13,33 / 13,33 20,00 / 20,00 5 1778530000 PG VG 7-MS54-ZE PG 7 5-7 5,8-8 27 / 5 14 / 16 4,20 / 4,20 6,25 / 6,25 50 1718800000 VG 9-MS54-ZE PG 9 4-10 6,5-10 30,5 / 6 17 / 19 4,20 / 4,20 6,25 / 6,25 50 1718810000 VG 11-MS54-ZE PG 11 6,5-12,5 7,5-12 31,5 / 6 20 / 22 4,20 / 4,20 6,25 / 6,25 50 1718820000 VG 13,5-MS54-ZE PG 13,5 6,5-12,5 8,5-14 32 / 6,5 22 / 24 4,20 / 4,20 6,25 / 6,25 50 1718830000 VG 16-MS54-ZE PG 16 6,5-15 9,5-17 33 / 6,5 24 / 27 5,00 / 5,00 7,50 / 7,50 50 1718840000 VG 21-MS54-ZE PG 21 9-19 12-21 38 / 7 30 / 34 6,70 / 6,70 10,00 / 10,00 50 1718850000 VG 29-MS54-ZE PG 29 17-27 19-30 43 / 8 40 / 40 6,70 / 6,70 10,00 / 10,00 25 1718860000 VG 36-MS54-ZE PG 36 23-33 25-37 49,5 / 9 50 / 50 6,70 / 6,70 10,00 / 10,00 10 1718870000 VG 42-MS54-ZE PG 42 29-39 31-43 53,5 / 10 57 / 57 6,70 / 6,70 10,00 / 10,00 5 1718880000 VG 48-MS54-ZE PG 48 35-45 35-48 55 / 10 64 / 64 6,70 / 6,70 10,00 / 10,00 5 1718890000 Hinweis Weitere Varianten auf Anfrage Kabeleinf ühr ungen Standardverschraubungen - Messing

C C.13 1420910000 – 2013/2014 Verschraubungen - Messing - ZE - BS Gewind e L1 SW1 SW2 Industrielle Messingverschraubung mit Zugentlastung und trompetenförmigem Biegeschutz zum Anschluss von nicht fest verlegten Kabeln und Leitungen. Der verwendete Dichteinsatz beinhaltet mehrere herausnehmbare bzw. trennbare Inlets. Technische Daten Material Messing, vernickelt Dichteinsatz NBR Temperaturbereich -20 °C...80 °C Schutzart IP 54 Hinweis Bestelldaten Typ Gewinde KB KB ZE L/L1 SW1/SW2 DR HM min. / max. DR Stutzen min. / max. VPE Best.-Nr. metrisch VGM16-MS54ZE M 16 x 1,5 4-10 6-9 5 / 6 18 / 22 6,70 / 6,70 10,00 / 10,00 50 1005190000 VGM16-MS54ZE M 16 x 1,5 6,5-12,5 8-12 34 / 5 20 / 26 6,70 / 6,70 10,00 / 10,00 50 1005200000 VGM20-MS54ZE M 20 x 1,5 6,5-12,5 8-12 37,8 / 6 22 / 26 8,00 / 8,00 12,00 / 12,00 50 1005210000 VGM20-MS54ZE M 20 x 1,5 6,5-15 10-15 37,8 / 6,5 24 / 32 8,00 / 8,00 12,00 / 12,00 50 1005220000 VGM25-MS54ZE M 25 x 1,5 9-19 14-20 44 / 7 30 / 38 8,00 / 8,00 12,00 / 12,00 25 1005230000 VGM32-MS54ZE M 32 x 1,5 17-27 18-27 50,8 / 8 40 / 50 12,00 / 12,00 18,00 / 18,00 25 1005240000 Hinweis Kabeleinf ühr ungen Standardverschraubungen - Messing

C C.14 1420910000 – 2013/2014 Druckschrauben - Messing - IP 65 SW Gewind e Druckschraube Druckringe Dichtring Ø 13 Die Halbverschraubungen sind abgestimmt auf den Einsatz in HDC – RockStar ®   Sockelgehäusen.Der verwendete Dichteinsatz beinhaltet mehrere herausnehmbare bzw. trennbare Inlets. Technische Daten Material Druckschraube Messing, vernickelt Material Dichtring SBR/NBR Material Druckring Polyamid Temperaturbereich -20 °C...60 °C Schutzart IP 65  Hinweis Bestelldaten Typ Gewinde Einschnitte in mm SW VPE Best.-Nr. metrisch VG H M20 MS M 20 x 1,5 4 / 7 / 10 / 13 20 50 1921720000 VG H M25 MS M 25 x 1,5 8,5 / 11,5 / 14,5 / 18 25 25 1921740000 VG H M32 MS M 32 x 1,5 16 / 19 / 22 / 25 32 20 1921760000 VG H M40 MS M 40 x 1,5 23 / 26 / 29 / 32 40 10 1921770000 PG KV 11-M PG 11 7,5 / 10 / 12,5 10 10 1656390000 KV 13-M PG 13 7,5 / 10 / 12,5 10 10 1656400000 KV 16-M PG 16 7,5 / 10 / 12,5 / 15 10 10 1656410000 KV 21-M PG 21 10 / 13 / 16 / 19 10 10 1656420000 KV 29-M PG 29 18 / 21 / 24 / 27 10 10 1656430000 Hinweis Kabeleinf ühr ungen Standardverschraubungen - Messing

C C.15 1420910000 – 2013/2014 Verschraubungen - Messing - EMV L L1 Gewinde SW Messingverschraubung für die Schirmung von Störfrequenzen mit einer Schirmdämpfung von bis zu 100 dB. Kontaktierung des Kabelschirms mittels Endlos-Federring. Technische Daten Material Messing, vernickelt O-Ring NBR Temperaturbereich -40 °C...135 °C Schutzart IP 68 - 10 bar Klemmeinsatz TPE Hinweis Länge „L“ variiert je nach verwendetem Kabeldurchmesser Bestelldaten Typ Gewinde KB Schirm-Ø L/L1 SW DR HM min. / max. DR Stutzen min. / max. VPE Best.-Nr. metrisch VG EMV M18X1,5 M 18 x 1,5 6,5-9 3,50-7,50 41 / 10 24 9,00 / 30,00 30,00 / 30,00 50 1706920000 VG EMV M20X1,5 M 20 x 1,5 8-11 4,00-8,50 41 / 10 24 9,00 / 10,00 9,00 / 9,00 50 1706940000 VG EMV M24X1,5 M 24 x 1,5 14-18 9,50-16,50 43 / 11 30 10,00 / 10,00 10,00 / 10,00 50 1706930000 VG EMV M25X1,5 M 25 x 1,5 14-18 8,00-13,50 43 / 11 30 10,00 / 10,00 10,00 / 10,00 25 1706950000 PG VG EMV PG 7/9 PG 7 4-6,5 1,50-4,00 32 / 5 17 6,00 / 20,00 20,00 / 20,00 50 1713870000 VG EMV PG 9/11 PG 9 6,5-9,5 2,50-6,00 34 / 6 20 6,00 / 8,00 6,00 / 6,00 50 1706860000 VG EMV PG 11 PG 11 6,5-9 3,50-7,50 41 / 10 24 10,00 / 10,00 10,00 / 10,00 50 1706870000 VG EMV PG 13,5 PG 13,5 8-11 4,00-8,50 41 / 10 24 10,00 / 10,00 10,00 / 10,00 50 1706880000 VG EMV PG 16 K14 PG 16 10-14 6,50-11,50 43 / 11 30 10,00 / 10,00 10,00 / 10,00 25 1706890000 VG EMV PG 16 K18 PG 16 14-18 6,50-11,50 43 / 11 30 10,00 / 10,00 10,00 / 10,00 25 1713880000 VG EMV PG 21 K18 PG 21 17-20 12,50-17,50 45 / 11 35 10,00 / 15,00 10,00 / 10,00 10 1706900000 VG EMV PG K28 PG 21 17-20 12,50-17,50 45 / 11 35 8,00 / 15,00 8,00 / 8,00 10 1713890000 VG EMV PG 29 K26 PG 29 22-26 15,00-21,00 52 / 13 40 15,00 / 20,00 15,00 / 15,00 10 1706910000 VG EMV PG 29 K29 PG 29 25-29 22,00-25,00 58 / 13 50 20,00 / 20,00 20,00 / 20,00 5 1713900000 VG EMV PG36 K32-27 PG 36 27-32 24,00-30,50 54 / 9 50 15,00 / 30,00 15,00 / 15,00 10 1770410000 Hinweis Weitere Varianten auf Anfrage Kabeleinf ühr ungen EMV - Kabelverschraubungen

C C.16 1420910000 – 2013/2014 Verschraubungen - Messing - 1/EMV L L1 Gewind e SW Messingverschraubung für die Schirmung von Störfrequenzen mit einer Schirmdämpfungvon bis zu 90 dB. Mehrfach Kontaktierung des Kabelschirms durch einen konusförmigen Metallkorb. Bei der Montage muss die Verschraubung nicht in Ihre Einzelteile zerlegt werden – ermöglicht eine besonders einfach Montage. Technische Daten Material Messing, vernickelt O-Ring / Dichteinsatz NBR / CR Temperaturbereich -40 °C...100 °C Schutzart IP 68 - 10 bar Klemmeinsatz Polyamid Hinweis Länge „L“ variiert je nach verwendetem Kabeldurchmesser Bestelldaten Typ Gewinde KB Schirm-Ø L/L1 SW DR HM min. / max. DR Stutzen min. / max. VPE Best.-Nr. metrisch VG M12 - MS 1/EMV M 12 x 1,5 3-6,5 3,00-6,50 28,5 / 6 14 6,00 / 8,00 8,00 / 10,00 50 1909490000 VG M16 - MS 1/EMV M 16 x 1,5 4,5-10 4,00-10,00 37,3 / 7 20 5,00 / 7,00 8,00 / 10,00 50 1909500000 VG M20 - MS 1/EMV M 20 x 1,5 6-12 5,00-12,00 38,8 / 8 22 8,00 / 10,00 12,00 / 15,00 50 1909510000 VG M25 - MS 1/EMV M 25 x 1,5 11-17 10,00-17,00 42 / 8 27 6,00 / 8,00 9,00 / 12,00 25 1909520000 VG M32 - MS 1/EMV M 32 x 1,5 15-21 13,50-21,00 45 / 8 34 6,00 / 10,00 9,00 / 15,00 20 1909530000 VG M40 - MS 1/EMV M 40 x 1,5 19-28 17,00-28,00 55,1 / 9 43 7,00 / 10,00 10,00 / 15,00 10 1909540000 VG M50 - MS 1/EMV M 50 x 1,5 27-38 25,00-38,00 62,2 / 9 58 20,00 / 30,00 30,00 / 45,00 10 1909550000 VG M63 - MS 1/EMV M 63 x 1,5 34-44 31,00-44,00 71,5 / 14 64 23,00 / 28,00 30,00 / 40,00 5 1909560000 Hinweis Weitere Varianten auf Anfrage Kabeleinf ühr ungen EMV - Kabelverschraubungen

C C.17 1420910000 – 2013/2014 Verschraubungen - Edelstahl - IP 68 SW2 SW1 Gewind e L L1 Edelstahlverschraubungen für industrielle Standardanwendungen, bei denen eine hohe Schutzart von IP 68 gefordert ist. Gleichzeitig eignen sich die Verschraubungen für extreme Anwendungen durch eine hohe Seewasserbeständigkeit und Schlagfestigkeit. Technische Daten Material Edelstahl 1.4305 (303) O-Ring / Dichteinsatz NBR / CR Temperaturbereich -40 °C...100 °C Schutzart IP 69K, IP 68 - 5 bar (30 min.) Hinweis Bestelldaten Typ Gewinde KB L/L1 SW1/SW2 DR HM min. / max. DR Stutzen min. / max. VPE Best.-Nr. metrisch VGM12-SS 68 KB 3-6.5 M 12 x 1,5 3-6,5 28 / 6 14 / 14 5,00 / 7,00 10,00 / 8,00 50 1009840000 VGM16-SS 68 KB 4-8 M 16 x 1,5 4-8 33 / 7 17 / 19 8,00 / 10,00 15,00 / 12,00 50 1009850000 VGM20-SS 68 KB 6-12 M 20 x 1,5 6-12 38 / 8 22 / 22 12,00 / 15,00 22,00 / 16,00 50 1009860000 VGM25-SS 68 KB 10-14 M 25 x 1,5 10-14 42 / 8 24 / 27 15,00 / 20,00 30,00 / 22,00 25 1009870000 VGM32-SS 68 KB 13-18 M 32 x 1,5 13-18 48 / 9 30 / 36 28,00 / 35,00 50,00 / 40,00 20 1009880000 VGM40-SS 68 KB 18-25 M 40 x 1,5 18-25 53 / 9 41 / 46 30,00 / 40,00 60,00 / 45,00 20 1009890000 VGM50-SS 68 KB 22-32 M 50 x 1,5 22-32 57 / 9 50 / 55 35,00 / 45,00 60,00 / 50,00 12 1009900000 VGM63-SS 68 KB 34-44 M 63 x 1,5 34-44 65 / 14 65 / 70 45,00 / 55,00 70,00 / 60,00 10 1009910000 PG VG 7-SS 68 KB 3-6.5 PG 7 3-6,5 28 / 6 14 / 14 5,00 / 7,00 10,00 / 8,00 50 1009740000 VG 9-SS 68 KB 4-8 PG 9 4-8 28 / 6 17 / 17 8,00 / 10,00 15,00 / 12,00 50 1009750000 VG 11-SS 68 KB 5-10 PG 11 5-10 31 / 6 22 / 22 10,00 / 13,00 20,00 / 15,00 50 1009760000 VG 16-SS 68 KB 10-14 PG 16 10-14 34 / 6,5 24 / 24 15,00 / 20,00 30,00 / 22,00 25 1009780000 VG 21-SS 68 KB 13-18 PG 21 13-18 39 / 7,5 30 / 30 28,00 / 35,00 50,00 / 40,00 25 1009790000 VG 29-SS 68 KB 18-25 PG 29 18-25 47 / 8 41 / 41 30,00 / 40,00 60,00 / 45,00 20 1009800000 VG 36-SS 68 KB 22-32 PG 36 22-32 57 / 9 50 / 50 35,00 / 45,00 60,00 / 50,00 15 1009810000 VG 42-SS 68 KB 30-38 PG 42 30-38 60 / 12 60 / 60 40,00 / 50,00 70,00 / 55,00 12 1009820000 VG 48-SS 68 KB 34-44 PG 48 34-44 63 / 14 65 / 65 45,00 / 55,00 70,00 / 60,00 10 1009830000 Hinweis 1.4404 (316L) auf Anfrage Kabeleinf ühr ungen Standardverschraubungen - Edelstahl

C C.18 1420910000 – 2013/2014 Kabeleinf ühr ungen

Klippon ®  Kabelverschraubungen – Einführung Übersicht Klippon ®  Kabelverschraubungen und Auswahlhilfe ATEX / IECEx zertifizierte Kabelverschraubungen und Verschlussstopfen Verschraubungstyp Äußere Dichtung Innere Dichtung Bleimantel  Option Bewehrung Zertifikate IP Schutz Seite KDSU JA JA NEIN Universell Ex d / Ex e IP 68 C.30 KDSW JA JA JA Einzeldraht  Ex d / Ex e IP 66, IP 68 C.34 KDSX JA JA NEIN Geflecht Ex d / Ex e IP 66, IP 68 C.40 KUB JA Verguss NEIN Universell Ex d IP 68 C.44 KSG JA NEIN NEIN Keine Ex d / Ex e IP 66, IP 68 C.42 Allgemeine Hinweise Gesundheit & Sicherheit Wenn Weidmüller Kabelverschraubungen und das Zubehör entsprechend den  Montagerichtlinien installiert werden besteht keine Gefahr für Mensch und  Tier. Die Produkte sollten ausschließlich von ausgebildeten und fachtechnisch  geprüften Monteuren in Übereinstimmung mit den relevanten Normen und  Gesetzgebungen angebracht werden. Warnung Weidmüller Kabelverschraubungen und Zubehör sollten nicht für andere  Anwendungen eingesetzt werden als diese, für welche sie spezifiziert sind.  Der genaue Anwendungsfall ist den einzelnen Produktbeschreibungen zu  entnehmen. Die Montagezeichnungen zeigen die genaue Zusammensetzung  und Installation der Verschraubungen. Ein sicherer Betrieb der Anlage kann nur  gewährleistet werden unter Beachtung der Betriebsanleitungen. Weidmüller  übernimmt keinerlei Verantwortung für etwaige Schäden oder Verletzungen, die  auf eine unsachgemäße Installation und nicht Befolgung der Betriebsanleitungen  zurückzuführen sind.  Installation im Ex Bereich Falls Kabelverschraubungen und Zubehör in Ex Applikationen installiert werden,  so müssen die internationalen und nationalen Normen für den Ex Schutz  berücksichtigt und beachtet werden. C Kabeleinf ühr ungen C.19 1420910000 – 2013/2014

Klippon ®  KDSU Kabelverschraubungen Aufbau der Artikelbezeichnung Bestellschlüssel [Type] [a] [b] [c] [d] [e] [f] [ggg] Beispiel Artikelbezeichnung KDSU M20 B S O SC 1 G16 Bedeutung [Type]  =  Verschraubungstyp (KDSU)[a]  =  Anschlussgewinde (M20-M75) [b]  =  Material (B = brass (Messing)) [c]  =  Dichtungsmaterial (S = Silikon, N = Neopren) [d]  =  Bleimantelanschluss (L = ja, O = nein) [e]  =  Beschichtung (SC = self coloured (natur), NI = Nickel) [f]  =  Ausführung Klemmbereich außen (1 = Verjüngt, 2 = Standard) [ggg]  =  Verschraubungsgröße (G16-G75) A D C B Hinweis Applikationsbeispiel zur Ermittlung der Bestellnummer siehe Seite C.27 Abmessungen Klemmbereich Verschrau -  bungs-  größe Anschluss- gewinde Länge Gewinde Max  Außendurch-  messer Max Länge Kabelmantel  innen [C] Kabelmantel  außen  [D] Maße  Bewehrung Größe Schutz-  haube Standard [f] = 2 Verjüngt  [f] = 1 [ggg] [a] [B] [A] Min Max Min Max Min Max G16 M20 16 28,0 78,0 3,4 8,4 9,0 13,5 6,7 10,3 0,15 - 1,25 L24 G20S M20 16 28,0 78,0 7,2 11,7 11,5 16,0 9,4 12,5 0,15 - 1,25 L24 G20 M20 16 33,0 78,0 9,4 14,0 15,5 21,1 12,0 17,6 0,15 - 1,25 EL30 G25 M25 16 41,4 90,0 13,5 20,0 20,3 27,4 16,8 23,9 0,15 - 1,60 EL38 G32 M32 16 50,6 105,0 19,5 26,3 26,7 34,0 23,2 30,5 0,15 - 2,00 EL46 G40 M40 16 60,5 113,0 23,0 32,2 33,0 40,6 28,6 36,2 0,20 - 2,00 EL55 G50S M50 16 71,5 125,0 28,1 38,2 39,4 46,7 34,8 42,4 0,30 - 2,50 EL65 G50 M50 16 71,5 125,0 33,1 44,1 45,7 53,2 41,1 48,5 0,30 - 2,50 EL65 G63S M63 19 88,0 125,0 39,2 50,1 52,1 59,5 47,5 54,8 0,30 - 2,50 EL80 G63 M63 19 88,0 125,0 46,7 56,0 58,4 65,8 53,8 61,2 0,30 - 2,50 EL80 G75S M75 19 99,0 131,0 52,1 62,0 64,8 72,2 60,2 68,0 0,30 - 2,50 EL90 G75 M75 19 99,0 131,0 58,0 68,0 71,1 78,0 66,5 73,4 0,30 - 2,50 EL90 Maße in mm Wichtige Bemerkungen •  Die Größe der Kabelverschraubung ist nicht zwangsläufig mit dem Gewinde der Kabelverschraubung gleichzusetzen.•   In manchen Fällen besteht theoretisch die Möglichkeit, mehrere verschiedene Kabelverschraubungsgrößen auszuwählen. So sind in den Spalten für die Kabeldurchmesser innen sowie außen zum Teil sich überschneidende  Kabeldurchmesserbereiche angegeben. Gerade auf Grund von großen Toleranzen der bewehrten Kabel ist praktisch betrachtet eine Kabelverschraubung auszuwählen, bei der die Werte der Kabeldurchmesser (innen als auch außen) sich im Mittelfeld des Kabeldurchmesserbereiches befinden.  •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm.•   Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten Zustand  mindestens 5 Gewindegänge im Eingriff befinden.   •  Falls KDSU Verschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden.•   Jeder Kabelverschraubung liegt eine Betriebsanleitung bei, die vor der Installation beachtet werden muss. Die Installation der Kabelverschraubungen muss gemäß den Vorgaben in der Betriebsanleitung vorgenommen  werden. •  Wird die KDSU Verschraubung für nicht armierte Kabel verwendet, so muss das Anschlusskabel fest und unflexibel verlegt sein, um Zugbelastungen ausschließen zu können. Die KDSU ist mit einem kegelstumpfförmigen Ring ausgestattet, der den Anschluss von einzeldrahtbewehrten,  sowie metallfolienbewehrten Kabeln und Leitungen mit geflochtener Bewehrung ermöglicht. Damit wird  eine leitende Verbindung des Kabels mit der Verschraubung gewährleistet. Der Anschluss von nicht  armierten Kabeln und Leitungen ist ebenfalls möglich. Ferner ist die KDSU mit zwei separaten Dichtungen zur  Abdichtung der äußeren und der inneren Kabelisolierung ausgestattet. Zwischen der inneren und der äußeren  Isolierung befindet sich die Bewehrung der Kabel. Wird die Kabelverschraubung mit einer Dichtung aus Neopren bestellt, so wird ein Temperaturbereich von  –20 °C bis +85 °C ermöglicht. Bei der Auswahl der Dichtung mit Silikon wird ein Temperaturbereich von  –60 °C bis +180 °C erreicht. Mit beiden Dichtungsmaterialien wird eine Schutzklasse von IP68 bei einer  Wassertiefe von 25 Metern (30 Min. bei 2,5 bar) erfüllt. Die KDSU ist für die druckfeste Kapselung Ex d und  erhöhte Sicherheit Ex e zugelassen. C Kabeleinf ühr ungen C.20 1420910000 – 2013/2014

Klippon ®  KDSW Kabelverschraubungen Aufbau der Artikelbezeichnung Bestellschlüssel [Type] [a] [b] [c] [d] [e] [f] [ggg] Beispiel Artikelbezeichnung KDSW M20 B S L SC 1 G16 Bedeutung [Type]  =  Verschraubungstyp (KDSW)[a]  =  Anschlussgewinde (M20-M75) [b]  =  Material (B = brass (Messing)) [c]  =  Dichtungsmaterial (S = Silikon, N = Neopren) [d]  =  Bleimantelanschluss (L = ja, O = nein) [e]  =  Beschichtung (SC = self coloured (natur), NI = Nickel) [f]  =  Ausführung Klemmbereich außen (1 = Verjüngt, 2 = Standard) [ggg]  =  Verschraubungsgröße (G16-G75) A D C B Hinweis Applikationsbeispiel zur Ermittlung der Bestellnummer siehe Seite C.27 Abmessungen Klemmbereich Verschrau -  bungs-  größe Anschluss- gewinde Länge Gewinde Max  Außendurch-  messer Max Länge Kabelmantel  innen [C] Kabelmantel  außen  [D] Maße  Bewehrung Größe Schutz-  haube Standard [f] = 2 Verjüngt  [f] = 1 [ggg] [a] [B] [A] Min Max Min Max Min Max G16 M20 16 26,5 58,0 4,0 8,4 8,4 13,5 4,9 10,0 0,90 L24 G20S M20 16 26,5 58,0 8,0 11,7 11,5 16,0 9,4 12,5 0,90 – 1,25 L24 G20 M20 16 33,0 58,0 6,7 14,0 15,5 21,1 12,0 17,6 0,90 – 1,25 L30 G25 M25 16 41,4 58,0 13,0 20,0 20,3 27,4 16,8 23,9 1,25 – 1,60 L38 G32 M32 16 50,6 65,0 19,0 26,3 26,7 34,0 23,2 30,5 1,60 – 2,00 L46 G40 M40 16 60,5 72,0 25,0 32,2 33,0 40,6 28,6 36,2 1,60 – 2,00 L55 G50S M50 16 71,5 73,0 31,5 38,2 39,4 46,7 34,8 42,4 2,00 – 2,50 L65 G50 M50 16 71,5 73,0 36,5 44,1 45,7 53,2 41,1 48,5 2,00 – 2,50 L65 G63S M63 19 88,0 76,0 42,5 50,1 52,1 59,5 47,5 54,8 2,50 L80 G63 M63 19 88,0 76,0 49,5 56,0 58,4 65,8 53,8 61,2 2,50 L80 G75S M75 19 99,0 82,0 54,5 62,0 64,8 72,2 60,2 68,0 2,50 L90 G75 M75 19 99,0 82,0 60,5 68,0 71,1 78,0 66,5 73,4 2,5 L90 Maße in mm Wichtige Bemerkungen •  Die Größe der Kabelverschraubung ist nicht zwangsläufig mit dem Gewinde der Kabelverschraubung gleichzusetzen.•   In manchen Fällen besteht theoretisch die Möglichkeit, mehrere verschiedene Kabelverschraubungsgrößen auszuwählen. So sind in den Spalten für die Kabeldurchmesser innen sowie außen zum Teil sich überschneidende  Kabeldurchmesserbereiche angegeben. Gerade auf Grund von großen Toleranzen der bewehrten Kabel ist praktisch betrachtet eine Kabelverschraubung auszuwählen, bei der die Werte der Kabeldurchmesser (innen als auch außen) sich im Mittelfeld des Kabeldurchmesserbereiches befinden.  •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm.•   Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten Zustand  mindestens 5 Gewindegänge im Eingriff befinden.    •  Falls KDSW Verschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden.•   Jeder Kabelverschraubung liegt eine Betriebsanleitung bei, die vor der Installation beachtet werden muss. Die Installation der Kabelverschraubungen muss gemäß den Vorgaben in der Betriebsanleitung vorgenommen  werden. •  Wird die KDSW Verschraubung für nicht armierte Kabel verwendet, so muss das Anschlusskabel fest und unflexibel verlegt sein, um Zugbelastungen ausschließen zu können.•  Die KDSW G20 Verschraubung mit Silikondichtung ist konzipiert für die Abdichtung von Kabeln mit einem Innenmanteldurchmesser von mindestens 11 mm, NICHT 6,7 mm. Die KDSW ist mit einem speziellen kegelstumpfförmigen Ring ausgestattet, der den Anschluss von  einzeldrahtbewehrten und bleimantelbewehrten Kabeln und Leitungen ermöglicht. Damit wird eine leitende  Verbindung des Kabels mit der Verschraubung gewährleistet. Ferner ist die KDSW mit zwei Dichtungen zur  Abdichtung der äußeren und der inneren Kabelisolierung ausgestattet. Zwischen der inneren und der äußeren  Isolierung befindet sich die Bewehrung des Kabels.  Wird die Kabelverschraubung mit einer Dichtung aus Neopren bestellt, so wird ein Temperaturbereich von  –20 °C bis +85 °C ermöglicht. Bei der Auswahl der Dichtung mit Silikon wird ein Temperaturbereich von  –60 °C bis +180 °C erreicht. Mit beiden Dichtungsmaterialien werden Schutzklassen von IP66 bzw. IP68 bei  einer Wassertiefe von 25 Metern (30 Min. bei 2,5 bar) erzielt. Die KDSW ist für die druckfeste Kapselung  Ex d und erhöhte Sicherheit Ex e zugelassen.  C Kabeleinf ühr ungen C.21 1420910000 – 2013/2014

Klippon ®  KDSX Kabelverschraubungen Aufbau der Artikelbezeichnung Bestellschlüssel [Type] [a] [b] [c] [d] [e] [f] [ggg] Beispiel Artikelbezeichnung KDSX M20 B S O SC 1 G16 Bedeutung [Type]  =  Verschraubungstyp (KDSX)[a]  =  Anschlussgewinde (M20-M75) [b]  =  Material (B = brass (Messing)) [c]  =  Dichtungsmaterial (S = Silikon) [d]  =  Bleimantelanschluss (L = ja, O = nein) [e]  =  Beschichtung (SC = self coloured (natur), NI = Nickel) [f]  =  Ausführung Klemmbereich außen (1 = Verjüngt, 2 = Standard) [ggg]  =  Verschraubungsgröße (G16-G75) A D C B Hinweis Applikationsbeispiel zur Ermittlung der Bestellnummer siehe Seite C.27 Abmessungen Klemmbereich Verschrau -  bungs-  größe Anschluss- gewinde Länge Gewinde Max  Außendurch-  messer Max Länge Kabelmantel  innen [C] Kabelmantel  außen  [D] Maße  Bewehrung Größe Schutz-  haube Standard [f] = 2 Verjüngt  [f] = 1 [ggg] [a] [B] [A] Min Max Min Max Min Max G16 M20 16 26,5 58,0 4,0 8,4 8,4 13,5 4,9 10,0 0,15 – 0,35 L24 G20S M20 16 26,5 58,0 8,0 11,7 11,5 16,0 9,4 12,5 0,15 – 0,35 L24 G20 M20 16 33,0 58,0 6,7 14,0 15,5 21,1 12,0 17,6 0,15 – 0,50 L30 G25 M25 16 41,4 58,0 13,0 20,0 20,3 27,4 16,8 23,9 0,15 – 0,50 L38 G32 M32 16 50,6 65,0 19,0 26,3 26,7 34,0 23,2 30,5 0,15 – 0,55 L46 G40 M40 16 60,5 72,0 25,0 32,2 33,0 40,6 28,6 36,2 0,20 – 0,60 L55 G50S M50 16 71,5 73,0 31,5 38,2 39,4 46,7 34,8 42,4 0,20 – 0,60 L65 G50 M50 16 71,5 73,0 36,5 44,1 45,7 53,2 41,1 48,5 0,30 – 0,80 L65 G63S M63 19 88,0 76,0 42,5 50,1 52,1 59,5 47,5 54,8 0,30 – 0,80 L80 G63 M63 19 88,0 76,0 49,5 56,0 58,4 65,8 53,8 61,2 0,30 – 0,80 L80 G75S M75 19 99,0 82,0 54,5 62,0 64,8 72,2 60,2 68,0 0,30 – 1,00 L90 G75 M75 19 99,0 82,0 60,5 68,0 71,1 78,0 66,5 73,4 0,30 – 1,00 L90 Maße in mm Wichtige Bemerkungen •  Die Größe der Kabelverschraubung ist nicht zwangsläufig mit dem Gewinde der Kabelverschraubung gleichzusetzen.•   In manchen Fällen besteht theoretisch die Möglichkeit, mehrere verschiedene Kabelverschraubungsgrößen auszuwählen. So sind in den Spalten für die Kabeldurchmesser innen sowie außen zum Teil sich überschneidende  Kabeldurchmesserbereiche angegeben. Gerade auf Grund von großen Toleranzen der bewehrten Kabel ist praktisch betrachtet eine Kabelverschraubung auszuwählen, bei der die Werte der Kabeldurchmesser (innen als auch außen) sich im Mittelfeld des Kabeldurchmesserbereiches befinden.  •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm.•   Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubtem Zustand  mindestens 5 Gewindegänge im Eingriff befinden.  •  Falls KDSX Verschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden.•   Jeder Kabelverschraubung liegt eine Betriebsanleitung bei, die vor der Installation beachtet werden muss. Die Installation der Kabelverschraubungen muss gemäß den Vorgaben in der Betriebsanleitung vorgenommen  werden. •  Wird die KDSX Verschraubung für nicht armierte Kabel verwendet, so muss das Anschlusskabel fest und unflexibel verlegt sein, um Zugbelastungen ausschließen zu können.•  Die KDSX G20 Verschraubung mit Silikondichtung ist konzipiert für die Abdichtung von Kabeln mit einem Innenmanteldurchmesser von mindestens 11 mm, NICHT 6,7 mm. Die KDSX ist mit einem speziellen kegelstumpfförmigen Ring ausgestattet, der den Anschluss von Kabeln und  Leitungen mit einer geflochtenen Bewehrung ermöglicht. Mit der Bewehrung wird eine leitende Verbindung  des Kabels mit der Verschraubung gewährleistet. Ferner ist die KDSX mit zwei Dichtungen zur Abdichtung  der äußeren und der inneren Kabelisolierung ausgestattet. Zwischen der inneren und der äußeren Isolierung  befindet sich die Bewehrung des Kabels.  Die Kabelverschraubung ist mit Silikondichtungen für einen Temperaturbereich von –60 °C bis +180 °C  ausgestattet. Mit dem Dichtungsmaterial wird eine Schutzklasse von IP66 bzw. IP68 bei einer Wassertiefe  von 25 Metern (30 Min. bei 2,5 bar) erzielt. Die KDSX ist für die druckfeste Kapselung Ex d und erhöhte  Sicherheit Ex e zugelassen. C Kabeleinf ühr ungen C.22 1420910000 – 2013/2014

Klippon ®  KSG Kabelverschraubungen Aufbau der Artikelbezeichnung Bestellschlüssel [Type] [a] [b] [c] [d] [e] [f] [ggg] Beispiel Artikelbezeichnung KSG M20 B S O SC 2 G16 Bedeutung [Type]  =  Verschraubungstyp (KSG)[a]  =  Anschlussgewinde (M20-M90) [b]  =  Material (B = brass (Messing)) [c]  =  Dichtungsmaterial (S = Silikon, N = Neopren) [d]  =  Bleimantelanschluss (L = ja, O = nein) [e]  =  Beschichtung (SC = self coloured (natur), NI = Nickel) [f]  =  Ausführung Klemmbereich außen (2 = Standard) [ggg]  =  Verschraubungsgröße (G16-G90) A D B Hinweis Applikationsbeispiel zur Ermittlung der Bestellnummer siehe Seite C.27 Abmessungen Klemmbereich Verschraubungs-  größe Anschlussgewinde Länge Gewinde Max  Außendurch-  messer Max Länge Kabelmantel  außen  [D] Größe Schutzhaube [ggg] [a] [B] [A] Standard [f] = 2 Min Max G16 M20 16 28,0 33,0 4,0 8,4 L24 G20S M20 16 28,0 33,0 7,2 11,7 L24 G20 M20 16 33,0 33,0 9,6 14,0 L30 G25 M25 16 41,4 33,0 13,5 20,0 L38 G32 M32 16 50,6 33,0 19,5 26,3 L46 G40 M40 16 60,5 37,0 23,0 32,2 L55 G50S M50 16 71,5 37,0 28,2 38,2 L65 G50 M50 16 71,5 37,0 33,2 44,1 L65 G63S M63 19 88,0 37,0 39,3 50,1 L80 G63 M63 19 88,0 37,0 46,7 56,0 L80 G75S M75 19 99,0 37,0 52,3 62,0 L90 G75 M75 19 99,0 37,0 58,1 69,0 L90 G85 M85 25 115,2 50 69,1 78,0 L104 G90 M90 25 125,7 50 74,1 84,0 L114 Maße in mm Wichtige Bemerkungen •  Die Größe der Kabelverschraubung ist nicht zwangsläufig mit dem Gewinde der Kabelverschraubung gleichzusetzen.•   In manchen Fällen besteht theoretisch die Möglichkeit, mehrere verschiedene Kabelverschraubungsgrößen auszuwählen. So sind in den Spalten für die Kabeldurchmesser innen sowie außen zum Teil sich überschneidende  Kabeldurchmesserbereiche angegeben. Gerade auf Grund von großen Toleranzen der bewehrten Kabel ist praktisch betrachtet eine Kabelverschraubung auszuwählen, bei der die Werte der Kabeldurchmesser (innen als auch außen) sich im Mittelfeld des Kabeldurchmesserbereiches befinden.  •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm.•   Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten Zustand  mindestens 5 Gewindegänge im Eingriff befinden. •  Falls KSG Verschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden.•   Jeder Kabelverschraubung liegt eine Betriebsanleitung bei, die vor der Installation beachtet werden muss. Die Installation der Kabelverschraubungen muss gemäß den Vorgaben in der Betriebsanleitung vorgenommen  werden. •  Wird die KSG Verschraubung für nicht armierte Kabel verwendet, so muss das Anschlusskabel fest und unflexibel verlegt sein, um Zugbelastungen ausschließen zu können. Die KSG ist für den Anschluss von nicht bewehrten Kabeln und Leitungen vorgesehen.  Die Kabelverschraubung mit einer Dichtung aus Neopren ermöglicht den Einsatz in einem Temperaturbereich  von –20 °C bis +85 °C. Bei der Auswahl der Dichtung mit Silikon wird ein Temperaturbereich von  –60 °C bis +180 °C erreicht. Mit dem Dichtungsmaterial werden Schutzklassen von IP66 bzw. IP68 bei einer  Wassertiefe von 25 Metern (30 Min. bei 2,5 bar) erreicht. Die KSG ist für die druckfeste Kapselung Ex d und  erhöhte Sicherheit Ex e zugelassen. C Kabeleinf ühr ungen C.23 1420910000 – 2013/2014

Klippon ®  KUB Kabelverschraubungen Aufbau der Artikelbezeichnung Bestellschlüssel [Type] [a] [b] [c] [d] [e] [f] [ggg] Beispiel Artikelbezeichnung KUB M20 B S O SC 1 G16 Bedeutung [Type]  =  Verschraubungstyp (KUB)[a]  =  Anschlussgewinde (M20-M75) [b]  =  Material (B = brass (Messing)) [c]  =  Dichtungsmaterial (S = Silikon) [d]  =  Bleimantelanschluss (L = ja, O = nein) [e]  =  Beschichtung (SC = self coloured (natur), NI = Nickel) [f]  =  Ausführung Klemmbereich außen (1 = Verjüngt, 2 = Standard) [ggg]  =  Verschraubungsgröße (G16-G75) A D C B Hinweis Applikationsbeispiel zur Ermittlung der Bestellnummer siehe Seite C.27 Abmessungen Klemmbereich Verschrau -  bungs-  größe Anschluss- gewinde Länge Gewinde Max  Außendurch-  messer Max Länge Kabelmantel  innen [C] Kabelmantel  außen  [D] Maße  Bewehrung Größe Schutz-  haube Standard [f] = 2 Verjüngt  [f] = 1 [ggg] [a] [B] [A] X Y Z Min Max Min Max G16 M20 16 28,0 72,0 7 9,0 11,7 9,0 13,5 6,7 10,3 0,15 - 1,25 L24 G20S M20 16 28,0 72,0 8 10,4 11,7 11,5 16,0 9,4 12,5 0,15 - 1,25 L24 G20 M20 16 33,0 73,0 14 12,5 14,0 15,5 21,1 12,0 17,6 0,15 - 1,25 EL30 G25 M25 16 41,4 83,0 25 17,8 20,0 20,3 27,4 16,8 23,9 0,15 - 1,60 EL38 G32 M32 16 50,6 103,0 50 23,5 26,3 26,7 34,0 23,2 30,5 0,15 - 2,00 EL46 G40 M40 16 60,5 105,0 80 28,8 32,2 33,0 40,6 28,6 36,2 0,20 - 2,00 EL55 G50S M50 16 71,5 115,0 100 34,2 38,2 39,4 46,7 34,8 42,4 0,30 - 2,50 EL65 G50 M50 16 71,5 115,0 100 39,4 44,1 45,7 53,2 41,1 48,5 0,30 - 2,50 EL65 G63S M63 19 88,0 115,0 120 44,8 50,1 52,1 59,5 47,5 54,8 0,30 - 2,50 EL80 G63 M63 19 88,0 115,0 120 50,0 56,0 58,4 65,8 53,8 61,2 0,30 - 2,50 EL80 G75S M75 19 99,0 122,0 140 55,4 62,0 64,8 72,2 60,2 68,0 0,30 - 2,50 EL90 G75 M75 19 99,0 122,0 140 60,8 68,0 71,1 78,0 66,5 73,4 0,30 - 2,50 EL90 Maße in mm Wichtige Bemerkungen •  Die Größe der Kabelverschraubung ist nicht zwangsläufig mit dem Gewinde der Kabelverschraubung gleichzusetzen.•   In manchen Fällen besteht theoretisch die Möglichkeit, mehrere verschiedene Kabelverschraubungsgrößen auszuwählen. So sind in den Spalten für die Kabeldurchmesser innen sowie außen zum Teil sich überschneidende  Kabeldurchmesserbereiche angegeben. Gerade auf Grund von großen Toleranzen der bewehrten Kabel ist praktisch betrachtet eine Kabelverschraubung auszuwählen, bei der die Werte der Kabeldurchmesser (innen als auch außen) sich im Mittelfeld des Kabeldurchmesserbereiches befinden.  •  X = Maximale Anzahl der sich im Kabel befindlichen Adern•  Y = Maximaler Durchmesser der zusammengedrückten einzelnen Adern (Der verbleibende Raum um die einzelnen Adern muss für die Vergussmasse ausreichend groß sein)•  Z = Maximaler Innendurchmesser der Verschraubung•  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm.•   Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubtem Zustand  mindestens 5 Gewindegänge im Eingriff befinden.  •  Falls KUB Verschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden.•   Jeder Kabelverschraubung liegt eine Betriebsanleitung bei, die vor der Installation beachtet werden muss. Die Installation der Kabelverschraubungen muss gemäß den Vorgaben in der Betriebsanleitung vorgenommen  werden. •  Wird die KUB Verschraubung für nicht armierte Kabel verwendet, so muss das Anschlusskabel fest und unflexibel verlegt sein, um Zugbelastungen ausschließen zu können. Die KUB ist mit einem kegelstumpfförmigen Ring ausgestattet, der den Anschluss von einzeldrahtbewehrten-  und metallfolienbewehrten Kabeln und Leitungen mit geflochtener Bewehrung ermöglicht. Damit wird eine  leitende Verbindung des Kabels mit der Verschraubung gewährleistet. Der Anschluss von nicht armierten  Kabeln und Leitungen ist ebenfalls möglich. Ferner ist die KUB zur Abdichtung der äußeren Kabelisolierung  mit einer Dichtung ausgestattet. Der nach der Abisolierung der inneren Isolierung verbleibende Bereich des  Anschlusskabels wird mit einer dem Lieferumfang beigefügten Vergussmasse vergossen. Dadurch werden alle  Zwischenräume der losen Adern optimal abgedichtet.  Die Kabelverschraubung ist für einen Temperaturbereich von –60 °C bis +85 °C zertifiziert. Im vergossenen  Zustand garantiert die Kabelverschraubung eine Schutzklasse von IP68 bei einer Wassertiefe von 100 Metern  (30 Min. bei 10 bar). Die KUB ist ausschließlich für die druckfeste Kapselung Ex d zugelassen. C Kabeleinf ühr ungen C.24 1420910000 – 2013/2014

Klippon ®  Kabelverschraubungen Auswahlhilfe Klippon ®  Kabelverschraubungen Ziel: Generierung der Artikelbezeichnung Bei der Auwahl der passenden Kabelverschraubung sind unterschiedliche Faktoren, wie • die Umgebung der Anwendung • die Gegebenheiten im Anschlussgehäuse • der Aufbau des verwendeten Kabels zu berücksichtigen. Beim Durchgehen der Auswahlhilfe Klippon ®  Kabelverschraubungen wird Schritt für Schritt die Artikelbezeichnung aus dem   7 ziffrigen Bestellschlüssel generiert, aus dem am Ende die Bestellnummer ermittelt wird. Anwendungsbeispiel Innerhalb einer Ex d Applikation auf einer Off-Shore-Anlage wird für den Anschluss in einem Gehäuse eine geeignete Kabelverschraubung gesucht.   Folgende Informationen sind über die Anwendung bekannt: • Das Gehäuse wird zur Bedienung eines Motorschutzschalters verwendet • Das Gehäuse hat ein Volumen von 1,3 dm 3  und befindet sich im Außeneinsatz •  Die Applikation befindet sich direkt im Feld, wo sich bei Normalbetrieb gelegentlich eine explosionsfähige Atmosphäre   bilden kann (Zone 1) •  Die Atmosphäre, die das Gehäuse umgibt, enthält das Gas Ethylen (Explosionsgruppe IIB) •  Die Anlage operiert mit einem Temperaturbereich von -25 °C bis +45 °C •  Die Armierung des Kabels ist nicht bekannt, ohne Bleimantel •  Der Außendurchmesser des Kabels beträgt 10 mm •  Der Innendurchmesser des Kabels beträgt 8 mm Anhand des o.g. Beispiels wird die Artikelbezeichnung auf den folgenden Seiten Schritt für Schritt ermittelt. Der Bestellschlüssel setzt sich wie folgt zusammen: Bestellschlüssel [Type] [a] [b] [c] [d] [e] [f] [ggg] Beispielbezeichnung KDSU M20 B S O SC 1 G16 Bedeutung [Type]  =  Verschraubungstyp (KDSU, KDSW, KDSX, KSG, KUB)[a]  =  Anschlussgewinde (M20-M75) [b]  =  Material (B=Messing (brass)) [c]  =  Dichtungsmaterial (S=Silikon, N=Neopren) [d]  =  Bleimantelanschluss (L=ja, O=nein) [e]  =  Beschichtung (SC=natur (self-coloured), NI=vernickelt) [f]  =  Ausführung Klemmbereich außen (1=verjüngt, 2=Standard) [ggg]  =  Verschraubungsgröße (G16-G75) C Kabeleinf ühr ungen C.25 1420910000 – 2013/2014

Klippon ®  Kabelverschraubungen 1. Auswahl des Verschraubungstyps [Type] und der Bleimanteloption [d] Bestellschlüssel [Type] [a] [b] [c] [d] [e] [f] [ggg] Beispielbezeichnung 1a) Auswahl des Verschraubungstyps hinsichtlich der Zündschutzart [Type] Zündschutzart KDSU Ex d / Ex e KDSW Ex d / Ex e KDSX Ex d / Ex e KSG Ex d / Ex e KUB Ex d Start Verwenden Sie eine geeignete druckfeste Kabel- und Leistungsein- führung mit einem Dichtring Verwenden Sie eine Verguss- Verschrau- bung JA JA JA JA NEIN NEIN NEIN NEIN Beispielanwendung Erfordert  das explosions- fähige Gasgemisch ein IIC-Betriebs- mittel? Enthält das Gehäuse eine innere Zündquelle? Gehört der Installations- bereich zur Zone 1? Ist das Volumen des Gehäuses größer 2 dm 3 Da es sich im Beispielfall um eine Ex d Applikation handelt kommen alle Verschraubungstypen (blau markiert) in Betracht. Bei allen Ex d Anwendungen ist der folgende Fragenkatalog entsprechend der Norm IEC 60079-14 durchzugehen, um zu ermitteln ob die Vergussverschraubung   ([Type] = KUB) oder ob eine Verschraubung mit Dichtring ([Type] = KDSU, KDSW, KDSX, KSG) zu verwenden ist. Mit den Informationen im Anwendungsbeispiel durchläuft man den orange markierten Weg mit dem Resultat, dass eine Verschraubung mit Dichtring zu verwenden ist.   Die blau markierten Verschraubungstypen kommen folglich in Frage. Verschraubungstyp Dichtungsart KDSU Dichtring KDSW Dichtring KDSX Dichtring KSG Dichtring KUB Verguss C Kabeleinf ühr ungen C.26 1420910000 – 2013/2014

Klippon ®  Kabelverschraubungen 1b) Auswahl des Verschraubungstyps hinsichtlich der Bleimanteloption [Type] [d] Bleimanteloption KDSU O Nein KDSW L /  O Ja KDSX O Nein KSG O Nein KUB O Nein Da das Kabel im Beispielfall keinen Bleimantel besitzt, muss die Option für den Anschluss eines Bleimantels nicht gegeben sein.  Folglich ist  [d] = O  Weiterhin können alle vier blau markierten Verschraubungstypen verwendet werden. 1c) Auswahl des Verschraubungstyps hinsichtlich der Bewehrung [Type] Bewehrung  KDSU Universell KDSW Einzeldraht KDSX Geflecht KSG Keine  KUB Universell Da die Bewehrung unbekannt ist, fällt die Entscheidung eindeutig auf den Verschraubungstyp KDSU. Folglich ist  [Type] = KDSU Die hieraus generierten Informationen werden in den Bestellschlüssel eingetragen. Bestellschlüssel [Type] [a] [b] [c] [d] [e] [f] [ggg] Beispielbezeichnung KDSU O C Kabeleinf ühr ungen C.27 1420910000 – 2013/2014

Klippon ®  Kabelverschraubungen 2. Auswahl des Materials [b], des Dichtungsmaterials [c] und der Beschichtung [e] der Verschraubung Bestellschlüssel [Type] [a] [b] [c] [d] [e] [f] [ggg] Beispielbezeichnung KDSU O 2a) Materialauswahl [b] Alle Verschraubungstypen sind aus dem Material Messing „B“ gefertigt. Andere Materialien können jedoch auf Anfrage auch zur Verfügung gestellt werden.  Folglich ist  [b] = B 2b) Auswahl des Dichtungsmaterials [c] anhand des erforderlichen Temperaturbereichs Die Verschraubungen können entweder mit Neoprendichtung „N“ oder Silikondichtung „S“ bestellt werden. Die Verschraubungen mit Neoprendichtung  können in einem Temperaturbereich von -20 °C bis +85 °C eingesetzt werden, wobei die Verschraubungen mit Silikondichtung einen Temperaturbereich von  -60 °C bis +180 °C standhalten. (Die KUB ist für einen Temperaturbereich von -60 °C bis +85 °C zugelassen.) [Type] [c] Dichtungsmaterial KDSU N, S Neopren, Silikon KDSW N,S Neopren (mit Bleimantel), Silikon KDSX S Silikon KSG N,S Neopren, Silikon KUB N Silikon (-60 °C bis +85 °C) Da die Anlage mit einem Temperaturbereich von -25 °C bis +45 °C operiert, muss eine Verschraubung mit Silikondichtung   verwendet werden. Folglich ist  [c] = „S“  (Silikon) 2c) Auswahl der Beschichtung [e] Alle Verschraubungen können mit vernickelter „NI“ oder mit unbehandelter „SC“ Oberfläche bestellt werden. Da es sich im Beispielfall um eine Outdoor Anwendung handelt, die mit Wasser in Form von Regen in Berührung kommen kann, wird eine Verschraubung  mit vernickelter Oberfläche zum Schutz vor Korrosion und vor Verschleiß ausgewählt. Folglich ist [e] = „NI“ Die hieraus generierten Informationen werden in den Bestellschlüssel eingetragen: Bestellschlüssel [Type] [a] [b] [c] [d] [e] [f] [ggg] Beispielbezeichnung KDSU B S O NI 3.  Ermittlung des Anschlussgewindes [a], der Ausführung des Klemmbereichs außen [f] und der Verschraubungsgröße [ggg]  Bestellschlüssel [Type] [a] [b] [c] [d] [e] [f] [ggg] Beispielbezeichnung KDSU B S O NI Die richtige Verschraubungsgröße [ggg] wird anhand des Innen- und Außenmantels des anzuschließenden Kabels ausgewählt, wodurch sich gleichzeitig die Größe des  Anschlussgewindes [a] und die Ausführung des Klemmbereichs außen [f] ergibt. C Kabeleinf ühr ungen C.28 1420910000 – 2013/2014

Klippon ®  Kabelverschraubungen Im Beispielfall sind folgenden Durchmesser gegeben: Kabelaußenmantel: 10 mm (Durch Blick in die u. a. Abmessungstabelle der KDSU ergeben sich die orange hinterlegten Anschluss möglichkeiten   (Klemmbereich Kabelmantel außen [D]).  Kabelinnenmantel: 8 mm  (Durch Blick in die u. a. Abmessungstabelle der KDSU ergeben sich die orange hinterlegten Anschluss möglichkeiten   (Klemmbereich Kabelmantel innen [C]). Abmessungen Klemmbereich Verschrau -  bungs-  größe Anschluss- gewinde Länge Gewinde Max  Außen-durch-  messer Max Länge Kabelmantel  innen [C] Kabelmantel  außen  [D] Maße  Bewehrung Größe Schutz-  haube Standard [f]=2 Verjüngt [f]=1 [ggg] [B] [A] Min Max Min Max Min Max G16 M20 16 28,0 78,0 3,4 8,4 9,0 13,5 6,7 10,3 0,15 - 1,25 L24 G20S M20 16 28,0 78,0 7,2 11,7 11,5 16,0 9,4 12,5 0,15 - 1,25 L24 G20 M20 16 33,0 78,0 9,4 14,0 15,5 21,1 12,0 17,6 0,15 - 1,25 EL30 G25 M25 16 41,4 90,0 13,5 20,0 20,3 27,4 16,8 23,9 0,15 - 1,60 EL38 G32 M32 16 50,6 105,0 19,5 26,3 26,7 34,0 23,2 30,5 0,15 - 2,00 EL46 G40 M40 16 60,5 113,0 23,0 32,2 33,0 40,6 28,6 36,2 0,20 - 2,00 EL55 G50S M50 16 71,5 125,0 28,1 38,2 39,4 46,7 34,8 42,4 0,30 - 2,50 EL65 G50 M50 16 71,5 125,0 33,1 44,1 45,7 53,2 41,1 48,5 0,30 - 2,50 EL65 G63S M63 19 88,0 125,0 39,2 50,1 52,1 59,5 47,5 54,8 0,30 - 2,50 EL80 G63 M63 19 88,0 125,0 46,7 56,0 58,4 65,8 53,8 61,2 0,30 - 2,50 EL80 G75S M75 19 99,0 131,0 52,1 62,0 64,8 72,2 60,2 68,0 0,30 - 2,50 EL90 G75 M75 19 99,0 131,0 58,0 68,0 71,1 78,0 66,5 73,4 0,30 - 2,50 EL90 Alle Maße in mm Bei der Wahl der inneren [C] bzw. äußeren [D] Klemmbereiche sollte jeweils der Bereich ausgewählt werden, bei dem die Durchmesser des Kabelaußen- und  Kabelinnenmantels möglichst nah an dem Mittelwert des Min/Max-Werts liegen. Verfährt man auf diese Weise, so fällt die Wahl eindeutig auf die verjüngte  Ausführung des Klemmbereichs mit der Verschraubungsgröße G20S und dem Anschlussgewinde M20.  Folglich ist  [f]=1 [ggg]=G20S [a]=M20 Die hieraus generierten Informationen werden in den Artikelbezeichnung eingetragen: Bestellschlüssel [Type] [a] [b] [c] [d] [e] [f] [ggg] Artikelbezeichnung KDSU M20 B S O NI 1 G20S Aus der vollständigen Artikelbezeichnung kann die passende Bestellnummer (braun markiert) ermittelt werden. Ausschnitt aus Tabelle KDSU „Vernickelte Messingausführung mit Silikondichtung“ auf Seite C.33 Best.-Nr. Bezeichnung [Type] [a] [b] [c] [d] [e] [f] [ggg] VPE 0930001221 KDSU M20 BS O NI 1 G16 KDSU M20 B S O NI 1 G16 20 0930001222 KDSU M20 BS O NI 2 G16 KDSU M20 B S O NI 2 G16 20 0930011223 KDSU M20 BS O NI 1 G20S KDSU M20 B S O NI 1 G20S 20 0930011224 KDSU M20 BS O NI 2 G20S KDSU M20 B S O NI 2 G20S 20 0930021221 KDSU M20 BS O NI 1 G20 KDSU M20 B S O NI 1 G20 20 … … … … … … … … … … … C Kabeleinf ühr ungen C.29 1420910000 – 2013/2014

C C.30 1420910000 – 2013/2014 Klippon ®  Verschraubungen - Messing - Ex e, Ex d, IP 68 für armierte und nicht armierte Kabel D1 SW L1 L D2 Gewinde Universelle Verschraubung für Kabel und Leitungen mit einer Einzeldrahtbewehrung, Metallfolienbewehrung sowie geflochtener Bewehrung. Nicht armierte Kabel und Leitungen können ebenfalls angeschlossen werden. Technische Daten Material Messing O-Ring / Dichteinsatz NBR / CR Temperaturbereich -20 °C...85 °C Schutzart IP 68 - 2,5 bar Wassertiefe 25 m (30 Min.)  Armierungstyp Einzeldrahtarmierung, Metallfolienarmierung, geflochtene Armierung Zulassung ATEX ll 2 GD, Ex d llC / Ex e ll / Ex tD A21 IP68, IECEx Ex d IIC / Ex e ll Hinweis Bestelldaten Typ Gewinde D1 Kabel-Ø (außen) D2 Kabel-Ø (innen) Armierung L/L1 SW MODR SUHB VPE Best.-Nr. metrisch, Messing KDSU M20 BN O SC 1 G16 M 20 x 1,5 6,70-10,30 3,40-8,40 0,15-1,25 78 / 16 24 32,5 L24 20 1076120000 KDSU M20 BN O SC 2 G16 M 20 x 1,5 9,00-13,50 3,40-8,40 0,15-1,25 78 / 16 24 32,5 L24 20 1909260000 KDSU M20 BN O SC 1 G20S M 20 x 1,5 9,40-12,50 7,20-11,70 0,15-1,25 78 / 16 24 32,5 L24 20 1076130000 KDSU M20 BN O SC 2 G20S M 20 x 1,5 11,50-16,00 7,20-11,70 0,15-1,25 78 / 16 24 32,5 L24 20 1909290000 KDSU M20 BN O SC 1 G20 M 20 x 1,5 12,00-17,60 9,40-14,00 0,15-1,25 78 / 16 30 32,5 EL30 20 1076140000 KDSU M20 BN O SC 2 G20 M 20 x 1,5 15,50-21,10 9,40-14,00 0,15-1,25 78 / 16 30 32,5 EL30 20 1909300000 KDSU M25 BN O SC 1 G25 M 25 x 1,5 16,80-23,90 13,50-20,00 0,15-1,6 90 / 16 38 50 EL38 20 1076150000 KDSU M25 BN O SC 2 G25 M 25 x 1,5 20,30-27,40 13,50-20,00 0,15-1,6 90 / 16 38 50 EL38 20 1909310000 KDSU M32 BN O SC 1 G32 M 32 x 1,5 23,20-30,50 19,50-26,30 0,15-2 105 / 16 46 80 EL46 10 1076160000 KDSU M32 BN O SC 2 G32 M 32 x 1,5 26,70-34,00 19,50-26,30 0,15-2 105 / 16 46 80 EL46 10 1909320000 KDSU M40 BN O SC 1 G40 M 40 x 1,5 28,60-36,20 23,00-32,20 0,2-2 113 / 16 55 80 EL55 10 1076170000 KDSU M40 BN O SC 2 G40 M 40 x 1,5 33,00-40,60 23,00-32,20 0,2-2 113 / 16 55 80 EL55 10 1909330000 KDSU M50 BN O SC 1 G50S M 50 x 1,5 34,80-42,40 28,10-38,20 0,3-2,5 125 / 16 65 100 EL65 1 1076180000 KDSU M50 BN O SC 2 G50S M 50 x 1,5 39,40-46,70 28,10-38,20 0,3-2,5 125 / 16 65 100 EL65 1 1909340000 KDSU M50 BN O SC 1 G50 M 50 x 1,5 41,10-48,50 33,10-44,10 0,3-2,5 125 / 16 65 100 EL65 1 1076190000 KDSU M50 BN O SC 2 G50 M 50 x 1,5 45,70-53,20 33,10-44,10 0,3-2,5 125 / 16 65 100 EL65 1 1909350000 KDSU M63 BN O SC 1 G63S M 63 x 1,5 47,50-54,80 39,20-50,10 0,3-2,5 125 / 19 80 160 EL80 1 1076200000 KDSU M63 BN O SC 2 G63S M 63 x 1,5 52,10-59,50 39,20-50,10 0,3-2,5 125 / 19 80 160 EL80 1 1909360000 KDSU M63 BN O SC 1 G63 M 63 x 1,5 53,80-61,20 46,70-56,00 0,3-2,5 125 / 19 80 160 EL80 1 1076210000 KDSU M63 BN O SC 2 G63 M 63 x 1,5 58,40-65,80 46,70-56,00 0,3-2,5 125 / 19 80 160 EL80 1 1909370000 KDSU M75 BN O SC 1 G75S M 75 x 1,5 60,20-68,00 52,10-62,00 0,3-2,5 131 / 19 90 200 EL90 1 1076220000 KDSU M75 BN O SC 2 G75S M 75 x 1,5 64,80-72,20 52,10-62,00 0,3-2,5 131 / 19 90 200 EL90 1 1076230000 KDSU M75 BN O SC 1 G75 M 75 x 1,5 66,50-73,40 58,00-68,00 0,3-2,5 131 / 19 90 200 EL90 1 1076240000 KDSU M75 BN O SC 2 G75 M 75 x 1,5 71,10-78,00 58,00-68,00 0,3-2,5 131 / 19 90 200 EL90 1 1076260000 Hinweis •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm. •  Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen.Dabei müssen sich im verschraubten  Zustand mindestens 5 Gewindegänge im Eingriff befinden. •  Falls die Kabelverschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden. •  Das Anschlusskabel muss fest und unflexibel verlegt sein, um Zugbelastung ausschließen zu können. Kabeleinf ühr ungen Ex - Verschraubungen - Messing

C C.31 1420910000 – 2013/2014 Klippon ®  Verschraubungen - Messing - Ex e, Ex d, IP 68 für armierte und nicht armierte Kabel D1 SW L1 L D2 Gewinde Universelle Verschraubung für Kabel und Leitungen mit einer Einzeldrahtbewehrung, Metallfolienbewehrung sowie geflochtener Bewehrung. Nicht armierte Kabel und Leitungen können ebenfalls angeschlossen werden. Technische Daten Material Messing, vernickelt O-Ring / Dichteinsatz NBR / CR Temperaturbereich -20 °C...85 °C Schutzart IP 68 - 2,5 bar Wassertiefe 25 m (30 Min.)  Armierungstyp Einzeldrahtarmierung, Metallfolienarmierung, geflochtene Armierung Zulassung ATEX ll 2 GD, Ex d llC / Ex e ll / Ex tD A21 IP68, IECEx Ex d IIC / Ex e ll Hinweis Bestelldaten Typ Gewinde D1 Kabel-Ø (außen) D2 Kabel-Ø (innen) Armierung L/L1 SW MODR SUHB VPE Best.-Nr. metrisch, Messing vernickelt KDSU M20 BN O NI 1 G16 M 20 x 1,5 6,70-10,30 3,40-8,40 0,15-1,25 78 / 16 24 32,5 L24 20 1083280000 KDSU M20 BN O NI 2 G16 M 20 x 1,5 9,00-13,50 3,40-8,40 0,15-1,25 78 / 16 24 32,5 L24 20 1911380000 KDSU M20 BN O NI 1 G20S M 20 x 1,5 9,40-12,50 7,20-11,70 0,15-1,25 78 / 16 24 32,5 L24 20 1083290000 KDSU M20 BN O NI 2 G20S M 20 x 1,5 11,50-16,00 7,20-11,70 0,15-1,25 78 / 16 24 32,5 L24 20 1911390000 KDSU M20 BN O NI 1 G20 M 20 x 1,5 12,00-17,60 9,40-14,00 0,15-1,25 78 / 16 30 32,5 EL30 20 1083320000 KDSU M20 BN O NI 2 G20 M 20 x 1,5 15,50-21,10 9,40-14,00 0,15-1,25 78 / 16 30 32,5 EL30 20 1911400000 KDSU M25 BN O NI 1 G25 M 25 x 1,5 16,80-23,90 13,50-20,00 0,15-1,6 90 / 16 38 50 EL38 20 1083330000 KDSU M25 BN O NI 2 G25 M 25 x 1,5 20,30-27,40 13,50-20,00 0,15-1,6 90 / 16 38 50 EL38 20 1911420000 KDSU M32 BN O NI 1 G32 M 32 x 1,5 23,20-30,50 19,50-26,30 0,15-2 105 / 16 46 80 EL46 10 1083340000 KDSU M32 BN O NI 2 G32 M 32 x 1,5 26,70-34,00 19,50-26,30 0,15-2 105 / 16 46 80 EL46 10 1911430000 KDSU M40 BN O NI 1 G40 M 40 x 1,5 28,60-36,20 23,00-32,20 0,2-2 113 / 16 55 80 EL55 10 1083350000 KDSU M40 BN O NI 2 G40 M 40 x 1,5 33,00-40,60 23,00-32,20 0,2-2 113 / 16 55 80 EL55 10 1911440000 KDSU M50 BN O NI 1 G50 M 50 x 1,5 41,10-48,50 33,10-44,10 0,3-2,5 125 / 16 65 100 EL65 1 1083370000 KDSU M50 BN O NI 2 G50 M 50 x 1,5 45,70-53,20 33,10-44,10 0,3-2,5 125 / 16 65 100 EL65 1 1911460000 KDSU M50 BN O NI 1 G50S M 50 x 1,5 34,80-42,40 28,10-38,20 0,3-2,5 125 / 16 65 100 EL65 1 1083360000 KDSU M50 BN O NI 2 G50S M 50 x 1,5 39,40-46,70 28,10-38,20 0,3-2,5 125 / 16 65 100 EL65 1 1911450000 KDSU M63 BN O NI 1 G63S M 63 x 1,5 47,50-54,80 39,20-50,10 0,3-2,5 125 / 19 80 160 EL80 1 1083380000 KDSU M63 BN O NI 2 G63S M 63 x 1,5 52,10-59,50 39,20-50,10 0,3-2,5 125 / 19 80 160 EL80 1 1911480000 KDSU M63 BN O NI 1 G63 M 50 x 1,5 53,80-61,20 46,70-56,00 0,3-2,5 125 / 16 80 160 EL80 1 1083390000 KDSU M63 BN O NI 2 G63 M 63 x 1,5 58,40-65,80 46,70-56,00 0,3-2,5 125 / 19 80 160 EL80 1 1911490000 KDSU M75 BN O NI 1 G75S M 75 x 1,5 60,20-68,00 52,10-62,00 0,3-2,5 131 / 19 90 200 EL90 1 1083400000 KDSU M75 BN O NI 2 G75S M 75 x 1,5 64,80-72,20 52,10-62,00 0,3-2,5 131 / 19 90 200 EL90 1 1083410000 KDSU M75 BN O NI 1 G75 M 75 x 1,5 66,50-73,40 58,00-68,00 0,3-2,5 131 / 19 90 200 EL90 1 1083420000 KDSU M75 BN O NI 2 G75 M 75 x 1,5 71,10-78,00 58,00-68,00 0,3-2,5 131 / 19 90 200 EL90 1 1083430000 Hinweis •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm. •  Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten  Zustand mindestens 5 Gewindegänge im Eingriff befinden. •  Falls die Kabelverschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden. •  Das Anschlusskabel muss fest und unflexibel verlegt sein, um Zugbelastung ausschließen zu können. Kabeleinf ühr ungen Ex - Verschraubungen - Messing

C C.32 1420910000 – 2013/2014 Klippon ®  Verschraubungen - Messing - Ex e, Ex d, IP 68 für armierte und nicht armierte Kabel D1 SW L1 L D2 Gewinde Universelle Verschraubung für Kabel und Leitungen mit einer Einzeldrahtbewehrung, Metallfolienbewehrung sowie geflochtener Bewehrung. Nicht armierte Kabel und Leitungen können ebenfalls angeschlossen werden. Technische Daten Material Messing O-Ring / Dichteinsatz Silikon / Silikon Temperaturbereich -60 °C...180 °C Schutzart IP 68 - 2,5 bar Wassertiefe 25 m (30 Min.)  Armierungstyp Einzeldrahtarmierung, Metallfolienarmierung, geflochtene Armierung Zulassung ATEX ll 2 GD, Ex d llC / Ex e ll / Ex tD A21 IP68, IECEx Ex d IIC / Ex e ll Hinweis Bestelldaten Typ Gewinde D1 Kabel-Ø (außen) D2 Kabel-Ø (innen) Armierung L/L1 SW MODR SUHB VPE Best.-Nr. metrisch, Messing KDSU M20 BS O SC 1 G16 M 20 x 1,5 6,70-10,30 3,40-8,40 0,15-1,25 78 / 16 24 32,5 L24 20 0930001211 KDSU M20 BS O SC 2 G16 M 20 x 1,5 9,00-13,50 3,40-8,40 0,15-1,25 78 / 16 24 32,5 L24 20 0930001212 KDSU M20 BS O SC 1 G20S M 20 x 1,5 9,40-12,50 7,20-11,70 0,15-1,25 78 / 16 24 32,5 L24 20 0930011213 KDSU M20 BS O SC 2 G20S M 20 x 1,5 11,50-16,00 7,20-11,70 0,15-1,25 78 / 16 24 32,5 L24 20 0930011214 KDSU M20 BS O SC 1 G20 M 20 x 1,5 12,00-17,60 9,40-14,00 0,15-1,25 78 / 16 30 32,5 EL30 20 0930021211 KDSU M20 BS O SC 2 G20 M 20 x 1,5 15,50-21,10 9,40-14,00 0,15-1,25 78 / 16 30 32,5 EL30 20 0930021212 KDSU M25 BS O SC 1 G25 M 25 x 1,5 16,80-23,90 13,50-20,00 0,15-1,6 90 / 16 38 50 EL38 20 0930031211 KDSU M25 BS O SC 2 G25 M 25 x 1,5 20,30-27,40 13,50-20,00 0,15-1,6 90 / 16 38 50 EL38 20 0930031212 KDSU M32 BS O SC 1 G32 M 32 x 1,5 23,20-30,50 19,50-26,30 0,15-2 105 / 16 46 80 EL46 10 0930041211 KDSU M32 BS O SC 2 G32 M 32 x 1,5 26,70-34,00 19,50-26,30 0,15-2 105 / 16 46 80 EL46 10 0930041212 KDSU M40 BS O SC 1 G40 M 40 x 1,5 28,60-36,20 23,00-32,20 0,2-2 113 / 16 55 80 EL55 10 1136870000 KDSU M40 BS O SC 2 G40 M 40 x 1,5 33,00-40,60 23,00-32,20 0,2-2 113 / 16 55 80 EL55 10 0930051212 KDSU M50 BS O SC 1 G50S M 50 x 1,5 34,80-42,20 28,10-38,20 0,3-2,5 125 / 16 65 100 EL65 1 0930061213 KDSU M50 BS O SC 2 G50S M 50 x 1,5 39,40-46,70 28,10-38,20 0,3-2,5 125 / 16 65 100 EL65 1 1136880000 KDSU M50 BS O SC 1 G50 M 50 x 1,5 41,10-48,50 33,10-44,10 0,3-2,5 125 / 16 65 100 EL65 1 1136890000 KDSU M50 BS O SC 2 G50 M 50 x 1,5 45,70-53,20 33,10-44,10 0,3-2,5 125 / 16 65 100 EL65 1 1136910000 KDSU M63 BS O SC 1 G63S M 63 x 1,5 47,50-54,80 39,20-50,10 0,3-2,5 125 / 19 80 160 EL80 1 1136920000 KDSU M63 BS O SC 2 G63S M 63 x 1,5 52,10-59,50 39,20-50,10 0,3-2,5 125 / 19 80 160 EL80 1 1136930000 KDSU M63 BS O SC 1 G63 M 63 x 1,5 53,80-61,20 46,70-56,00 0,3-2,5 125 / 19 80 160 EL80 1 1136940000 KDSU M63 BS O SC 2 G63 M 63 x 1,5 58,40-65,80 46,70-56,00 0,3-2,5 125 / 19 80 160 EL80 1 1136950000 KDSU M75 BS O SC 1 G75 M 75 x 1,5 66,50-73,40 58,00-68,00 0,3-2,5 131 / 19 90 200 EL90 1 1136980000 KDSU M75 BS O SC 2 G75 M 75 x 1,5 71,10-78,00 58,00-68,00 0,3-2,5 131 / 19 90 200 EL90 1 0930111212 KDSU M75 BS O SC 1 G75S M 75 x 1,5 60,20-68,00 52,10-62,00 0,3-2,5 131 / 19 90 200 EL90 1 1136960000 KDSU M75 BS O SC 2 G75S M 75 x 1,5 64,80-72,20 52,10-62,00 0,3-2,5 131 / 19 90 200 EL90 1 1136970000 Hinweis •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm. •  Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten  Zustand mindestens 5 Gewindegänge im Eingriff befinden. •  Falls die Kabelverschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden. •  Das Anschlusskabel muss fest und unflexibel verlegt sein, um Zugbelastung ausschließen zu können. Kabeleinf ühr ungen Ex - Verschraubungen - Messing

C C.33 1420910000 – 2013/2014 Klippon ®  Verschraubungen - Messing - Ex e, Ex d, IP 68 für armierte und nicht armierte Kabel D1 SW L1 L D2 Gewinde Universelle Verschraubung für Kabel und Leitungen mit einer Einzeldrahtbewehrung, Metallfolienbewehrung sowie geflochtener Bewehrung. Nicht armierte Kabel und Leitungen können ebenfalls angeschlossen werden. Technische Daten Material Messing, vernickelt O-Ring / Dichteinsatz Silikon / Silikon Temperaturbereich -60 °C...180 °C Schutzart IP 68 - 2,5 bar Wassertiefe 25 m (30 Min.)  Armierungstyp Einzeldrahtarmierung, Metallfolienarmierung, geflochtene Armierung Zulassung ATEX ll 2 GD, Ex d llC / Ex e ll / Ex tD A21 IP68, IECEx Ex d IIC / Ex e ll Hinweis Bestelldaten Typ Gewinde D1 Kabel-Ø (außen) D2 Kabel-Ø (innen) Armierung L/L1 SW MODR SUHB VPE Best.-Nr. metrisch, Messing vernickelt KDSU M20 BS O NI 1 G16 M 20 x 1,5 6,70-10,30 3,40-8,40 0,15-1,25 78 / 16 24 32,5 L24 20 0930001221 KDSU M20 BS O NI 2 G16 M 20 x 1,5 9,00-13,50 3,40-8,40 0,15-1,25 78 / 16 24 32,5 L24 20 0930001222 KDSU M20 BS O NI 1 G20 M 20 x 1,5 12,00-17,60 9,40-14,00 0,15-1,25 78 / 16 30 32,5 EL30 20 0930021221 KDSU M20 BS O NI 2 G20 M 20 x 1,5 15,50-21,10 9,40-14,00 0,15-1,25 78 / 16 30 32,5 EL30 20 0930021222 KDSU M20 BS O NI 1 G20S M 20 x 1,5 9,40-12,50 7,20-11,70 0,15-1,25 78 / 16 24 32,5 L24 20 0930011223 KDSU M20 BS O NI 2 G20S M 20 x 1,5 11,50-16,00 7,20-11,70 0,15-1,25 78 / 16 24 32,5 L24 20 0930011224 KDSU M25 BS O NI 1 G25 M 25 x 1,5 16,80-23,90 13,50-20,00 0,15-1,6 90 / 16 38 50 EL38 20 0930031221 KDSU M25 BS O NI 2 G25 M 25 x 1,5 20,30-27,40 13,50-20,00 0,15-1,6 90 / 16 38 50 EL38 20 0930031222 KDSU M32 BS O NI 1 G32 M 32 x 1,5 23,20-30,50 19,50-26,30 0,15-2 105 / 16 46 80 EL46 10 0930041221 KDSU M32 BS O NI 2 G32 M 32 x 1,5 26,70-34,00 19,50-26,30 0,15-2 105 / 16 46 80 EL46 10 0930041222 KDSU M40 BS O NI 1 G40 M 40 x 1,5 28,60-36,20 23,00-32,20 0,2-2 113 / 16 55 80 EL55 10 1136990000 KDSU M40 BS O NI 2 G40 M 40 x 1,5 33,00-40,60 23,00-32,20 0,2-2 113 / 16 55 80 EL55 10 0930051222 KDSU M50 BS O NI 1 G50 M 50 x 1,5 41,10-48,50 33,10-44,10 0,3-2,5 125 / 16 65 100 EL65 1 1137010000 KDSU M50 BS O NI 2 G50 M 50 x 1,5 45,70-53,20 33,10-44,10 0,3-2,5 125 / 16 65 100 EL65 1 1137020000 KDSU M50 BS O NI 1 G50S M 50 x 1,5 34,80-42,40 28,10-38,20 0,3-2,5 125 / 16 65 100 EL65 1 1137000000 KDSU M50 BS O NI 2 G50S M 50 x 1,5 39,40-46,70 28,10-38,20 0,3-2,5 125 / 16 65 100 EL65 1 0930061224 KDSU M63 BS O NI 1 G63 M 63 x 1,5 53,80-61,20 46,70-56,00 0,3-2,5 125 / 19 80 160 EL80 1 1137050000 KDSU M63 BS O NI 2 G63 M 63 x 1,5 58,40-65,80 46,70-56,00 0,3-2,5 125 / 19 80 160 EL80 1 0930091222 KDSU M63 BS O NI 1 G63S M 63 x 1,5 47,50-54,80 39,20-50,10 0,3-2,5 125 / 19 80 160 EL80 1 1137030000 KDSU M63 BS O NI 2 G63S M 63 x 1,5 52,10-59,50 39,20-50,10 0,3-2,5 125 / 19 80 160 EL80 1 1137040000 KDSU M75 BS O NI 1 G75 M 75 x 1,5 66,50-73,40 58,00-68,00 0,3-2,5 131 / 19 90 200 EL90 1 1137080000 KDSU M75 BS O NI 2 G75 M 75 x 1,5 71,10-78,00 58,00-68,00 0,3-2,5 131 / 19 90 200 EL90 1 1137090000 KDSU M75 BS O NI 1 G75S M 75 x 1,5 60,20-68,00 52,10-62,00 0,3-2,5 131 / 19 90 200 EL90 1 1137060000 KDSU M75 BS O NI 2 G75S M 75 x 1,5 64,80-72,20 52,10-62,00 0,3-2,5 131 / 19 90 200 EL90 1 1137070000 Hinweis •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm. •  Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten  Zustand mindestens 5 Gewindegänge im Eingriff befinden. •  Falls die Kabelverschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden. •  Das Anschlusskabel muss fest und unflexibel verlegt sein, um Zugbelastung ausschließen zu können. Kabeleinf ühr ungen Ex - Verschraubungen - Messing

C C.34 1420910000 – 2013/2014 Klippon ®  Verschraubungen - Messing - Ex e, Ex d, IP 66 / IP 68 für armierte Kabel L1 D2 L D1 SW Verschraubung für Kabel und Leitungen mit einer Einzeldrahtbewehrung. Technische Daten Material Messing Dichteinsatz CR Temperaturbereich -20 °C...85 °C Schutzart IP 54 Schutzart mit GWDR IP 66, IP 68 - 2,5 bar Wassertiefe 25 m (30 Min.)  Armierungstyp Einzeldrahtarmierung Zulassung ATEX ll 2 GD, Ex d llC / Ex e ll / Ex tD A21 IP68, IECEx Ex d IIC / Ex e ll Hinweis Der IP Schutz ohne GWDR ist IP 54. Um den IP Schutz von IP 66/68 zu erreichen, muss ein GWDR aus Nylon extra bestellt werden. Bestelldaten Typ Gewinde D1 Kabel-Ø (außen) D2 Kabel-Ø (innen) Armierung L/L1 SW MODR SUHB VPE Best.-Nr. metrisch, Messing KDSW M20 BN O SC 1 G16 M 20 x 1,5 4,90-10,00 4,00-8,40 0,9 58 / 16 24 32,5 L24 20 1074480000 KDSW M20BN O SC 2 G16 M 20 x 1,5 8,40-13,50 4,00-8,40 0,9 58 / 16 24 32,5 L24 20 1074490000 KDSW M20 BN O SC 1 G20S M 20 x 1,5 9,40-12,50 8,00-11,70 0,9-1,25 58 / 16 30 32,5 L24 20 1074500000 KDSW M20 BN O SC 2 G20S M 20 x 1,5 11,50-16,00 8,00-11,70 0,9-1,25 58 / 16 30 32,5 L24 20 1074510000 KDSW M20 BN O SC 1 G20 M 20 x 1,5 12,00-17,60 6,70-14,00 0,9-1,25 58 / 16 24 32,5 L30 20 1074520000 KDSW M20 BN O SC 2 G20 M 20 x 1,5 15,50-21,10 6,70-14,00 0,9-1,25 58 / 16 24 32,5 L30 20 1074530000 KDSW M25 BN O SC 1 G25 M 25 x 1,5 16,80-23,90 13,00-20,00 1,25-1,6 58 / 16 38 47,5 L38 20 1074540000 KDSW M25 BN O SC 2 G25 M 25 x 1,5 20,30-27,40 13,00-20,00 1,25-1,6 58 / 16 38 47,5 L38 20 1074550000 KDSW M32 BN O SC 1 G32 M 32 x 1,5 23,20-30,50 19,00-26,30 1,6-2 65 / 16 46 55 L46 10 1074570000 KDSW M32 BN O SC 2 G32 M 32 x 1,5 26,70-34,00 19,00-26,30 1,6-2 65 / 16 46 55 L46 10 1074580000 KDSW M40 BN O SC 1 G40 M 40 x 1,5 28,60-36,20 25,00-32,20 1,6-2 72 / 16 55 65 L55 10 1074590000 KDSW M40 BN O SC 2 G40 M 40 x 1,5 33,00-40,60 25,00-32,20 1,6-2 72 / 16 55 65 L55 10 1074610000 KDSW M50 BN O SC 1 G50S M 50 x 1,5 34,80-42,40 31,50-38,20 2-2,5 73 / 16 65 80 L65 1 1074620000 KDSW M50 BN O SC 2 G50S M 50 x 1,5 39,40-46,70 31,50-38,20 2-2,5 73 / 16 65 80 L65 1 1074630000 KDSW M50 BN O SC 1 G50 M 50 x 1,5 41,10-48,50 36,50-44,10 2-2,5 73 / 16 65 80 L65 1 1074640000 KDSW M50 BN O SC 2 G50 M 50 x 1,5 45,70-53,20 36,50-44,10 2-2,5 73 / 16 65 80 L65 1 1074650000 KDSW M63 BN O SC 1 G63S M 63 x 1,5 47,50-54,80 42,50-50,10 2,5 76 / 19 80 95 L80 1 1074670000 KDSW M63 BN O SC 2 G63S M 63 x 1,5 52,10-59,50 42,50-50,10 2,5 76 / 19 80 95 L80 1 1074710000 KDSW M63 BN O SC 1 G63 M 63 x 1,5 53,80-61,20 49,50-56,00 2,5 76 / 19 80 95 L80 1 1074730000 KDSW M63 BN O SC 2 G63 M 63 x 1,5 58,40-65,80 49,50-56,00 2,5 76 / 19 80 95 L80 1 1074750000 KDSW M75 BN O SC 1 G75S M 75 x 1,5 60,20-68,00 54,50-62,00 2,5 82 / 19 90 110 L90 1 1074770000 KDSW M75 BN O SC 2 G75S M 75 x 1,5 64,80-72,20 54,50-62,00 2,5 82 / 19 90 110 L90 1 1074790000 KDSW M75 BN O SC 1 G75 M 75 x 1,5 66,50-73,40 60,50-68,00 2,5 82 / 19 90 110 L90 1 1074820000 KDSW M75 BN O SC 2 G75 M 75 x 1,5 71,10-78,00 60,50-68,00 2,5 82 / 19 90 110 L90 1 1074840000 Hinweis •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm. •  Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten  Zustand mindestens 5 Gewindegänge im Eingriff befinden. •  Falls die Kabelverschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden. •  Das Anschlusskabel muss fest und unflexibel verlegt sein, um Zugbelastung ausschließen zu können. Kabeleinf ühr ungen Ex - Verschraubungen - Messing

C C.35 1420910000 – 2013/2014 Klippon ®  Verschraubungen - Messing - Ex e, Ex d, IP 66 / IP 68 für armierte Kabel L1 D2 L D1 SW Verschraubung für Kabel und Leitungen mit einer Einzeldrahtbewehrung. Technische Daten Material Messing, vernickelt Dichteinsatz CR Temperaturbereich -20 °C...85 °C Schutzart IP 54 Schutzart mit GWDR IP 66, IP 68 - 2,5 bar Wassertiefe 25 m (30 Min.)  Armierungstyp Einzeldrahtarmierung Zulassung ATEX ll 2 GD, Ex d llC / Ex e ll / Ex tD A21 IP68, IECEx Ex d IIC / Ex e ll Hinweis Der IP Schutz ohne GWDR ist IP 54. Um den IP Schutz von IP 66/68 zu erreichen, muss ein GWDR aus Nylon extra bestellt werden. Bestelldaten Typ Gewinde D1 Kabel-Ø (außen) D2 Kabel-Ø (innen) Armierung L/L1 SW MODR SUHB VPE Best.-Nr. metrisch, Messing vernickelt KDSW M20 BN O NI 1 G16 M 20 x 1,5 4,90-10,00 4,00-8,40 0,9 58 / 16 24 32,5 L24 20 1075030000 KDSW M20 BN O NI 2 G16 M 20 x 1,5 8,40-13,50 4,00-8,40 0,9 58 / 16 24 32,5 L24 20 1075040000 KDSW M20 BN O NI 1 G20 M 20 x 1,5 12,00-17,60 6,70-14,00 0,9-1,25 58 / 16 30 32,5 L30 20 1075070000 KDSW M20 BN O NI 2 G20 M 20 x 1,5 15,50-21,10 6,70-14,00 0,9-1,25 58 / 16 24 32,5 L30 20 1075080000 KDSW M20 BN O NI 1 G20S M 20 x 1,5 9,40-12,50 8,00-11,70 0,9-1,25 58 / 16 30 32,5 L24 20 1075050000 KDSW M20 BN O NI 2 G20S M 20 x 1,5 11,50-16,00 8,00-11,70 0,9-1,25 58 / 16 24 32,5 L24 20 1075060000 KDSW M25 BN O NI 1 G25 M 25 x 1,5 16,80-23,90 13,00-20,00 1,25-1,6 58 / 16 38 47,5 L38 20 1075090000 KDSW M25 BN O NI 2 G25 M 25 x 1,5 20,30-27,40 13,00-20,00 1,25-1,6 58 / 16 38 47,5 L38 20 1075110000 KDSW M32 BN O NI 1 G32 M 32 x 1,5 23,20-30,50 19,00-26,30 1,6-2 65 / 16 46 55 L46 10 1075120000 KDSW M32 BN O NI 2 G32 M 32 x 1,5 26,70-34,00 19,00-26,30 1,6-2 65 / 16 46 55 L46 10 1075130000 KDSW M40 BN O NI 1 G40 M 40 x 1,5 28,60-36,20 25,00-32,20 1,6-2 72 / 16 55 65 L55 10 1075140000 KDSW M40 BN O NI 2 G40 M 40 x 1,5 33,00-40,60 25,00-32,20 1,6-2 72 / 16 55 65 L55 10 1075150000 KDSW M50 BN O NI 1 G50 M 50 x 1,5 41,10-48,50 36,50-44,10 2-2,5 73 / 16 65 80 L65 1 1075180000 KDSW M50 BN O NI 2 G50 M 50 x 1,5 45,70-53,20 36,50-44,10 2-2,5 73 / 16 65 80 L65 1 1075190000 KDSW M50 BN O NI 1 G50S M 50 x 1,5 34,80-42,40 31,50-38,20 2-2,5 73 / 16 65 80 L65 1 1075160000 KDSW M50 BN O NI 2 G50S M 50 x 1,5 39,40-46,70 31,50-38,20 2-2,5 73 / 16 65 80 L65 1 1075170000 KDSW M63 BN O NI 1 G63 M 63 x 1,5 53,80-61,20 49,50-56,00 2,5 76 / 19 80 95 L80 1 1075230000 KDSW M63 BN O NI 2 G63 M 63 x 1,5 58,40-65,80 49,50-56,00 2,5 76 / 19 80 95 L80 1 1075240000 KDSW M63 BN O NI 1 G63S M 63 x 1,5 47,50-54,80 42,50-50,10 2,5 76 / 19 80 95 L80 1 1075210000 KDSW M63 BN O NI 2 G63S M 63 x 1,5 52,10-59,50 42,50-50,10 2,5 76 / 19 80 95 L80 1 1075220000 KDSW M75 BN O NI 1 G75 M 75 x 1,5 66,50-73,40 60,50-68,00 2,5 82 / 19 90 110 L90 1 1075270000 KDSW M75 BN O NI 2 G75 M 75 x 1,5 71,10-78,00 60,50-68,00 2,5 82 / 19 90 110 L90 1 1075280000 KDSW M75 BN O NI 1 G75S M 75 x 1,5 60,20-68,00 54,50-62,00 2,5 82 / 19 90 110 L90 1 1075250000 KDSW M75 BN O NI 2 G75S M 75 x 1,5 64,80-72,20 54,50-62,00 2,5 82 / 19 90 110 L90 1 1075260000 Hinweis •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm. •  Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten  Zustand mindestens 5 Gewindegänge im Eingriff befinden. •  Falls die Kabelverschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden. •  Das Anschlusskabel muss fest und unflexibel verlegt sein, um Zugbelastung ausschließen zu können. Kabeleinf ühr ungen Ex - Verschraubungen - Messing

C C.36 1420910000 – 2013/2014 Klippon ®  Verschraubungen - Messing - Ex e, Ex d, IP 66 / IP 68 für armierte Kabel L1 D2 L D1 SW Verschraubung für Kabel und Leitungen mit einer Einzeldrahtbewehrung. Technische Daten Material Messing Dichteinsatz Silikon Temperaturbereich -60 °C...180 °C Schutzart IP 54 Schutzart mit GWDR IP 66, IP 68 - 2,5 bar Wassertiefe 25 m (30 Min.)  Armierungstyp Einzeldrahtarmierung Zulassung ATEX ll 2 GD, Ex d llC / Ex e ll / Ex tD A21 IP68, IECEx Ex d IIC / Ex e ll Hinweis Der IP Schutz ohne GWDR ist IP 54. Um den IP Schutz von IP 66/68 zu erreichen, muss ein GWDR aus Nylon extra bestellt werden. Bestelldaten Typ Gewinde D1 Kabel-Ø (außen) D2 Kabel-Ø (innen) Armierung L/L1 SW MODR SUHB VPE Best.-Nr. metrisch, Messing KDSW M20 BS O SC 1 G16 M 20 x 1,5 4,90-10,00 4,00-8,40 0,9 58 / 16 24 32,5 L24 20 1136160000 KDSW M20 BS O SC 2 G16 M 20 x 1,5 8,40-13,50 4,00-8,40 0,9 58 / 16 24 32,5 L24 20 1136170000 KDSW M20 BS O SC 1 G20S M 20 x 1,5 9,40-12,50 8,00-11,70 0,9-1,25 58 / 16 24 32,5 L24 20 1136180000 KDSW M20 BS O SC 2 G20S M 20 x 1,5 11,50-16,00 8,00-11,70 0,9-1,25 58 / 16 24 32,5 L24 20 1136190000 KDSW M20 BS O SC 1 G20 M 20 x 1,5 12,00-17,60 6,70-14,00 0,9-1,25 58 / 16 30 32,5 L30 20 1136200000 KDSW M20 BS O SC 2 G20 M 20 x 1,5 15,50-21,10 6,70-14,00 0,9-1,25 58 / 16 30 32,5 L30 20 1136210000 KDSW M25 BS O SC 1 G25 M 25 x 1,5 16,80-23,90 13,00-20,00 1,25-1,6 58 / 16 38 47,5 L38 20 1136220000 KDSW M25 BS O SC 2 G25 M 25 x 1,5 20,30-27,40 13,00-20,00 1,25-1,6 58 / 16 38 47,5 L38 20 1136230000 KDSW M32 BS O SC 1 G32 M 32 x 1,5 23,20-30,50 19,00-26,30 1,6-2 65 / 16 46 55 L46 10 1136240000 KDSW M32 BS O SC 2 G32 M 32 x 1,5 26,70-34,00 19,00-26,30 1,6-2 65 / 16 46 55 L46 10 1136250000 KDSW M40 BS O SC 1 G40 M 40 x 1,5 28,60-36,20 25,00-32,20 1,6-2 72 / 16 55 65 L55 10 1136260000 KDSW M40 BS O SC 2 G40 M 40 x 1,5 33,00-40,60 25,00-32,20 1,6-2 72 / 16 55 65 L55 10 1136270000 KDSW M50 BS O SC 1 G50S M 50 x 1,5 34,80-42,40 31,50-38,20 2-2,5 73 / 16 65 80 L65 1 1136280000 KDSW M50 BS O SC 2 G50S M 50 x 1,5 39,40-46,70 31,50-38,20 2-2,5 73 / 16 65 80 L65 1 1136290000 KDSW M50 BS O SC 1 G50 M 50 x 1,5 41,10-48,50 36,50-44,10 2-2,5 73 / 16 65 80 L65 1 1136310000 KDSW M50 BS O SC 2 G50 M 50 x 1,5 45,70-53,20 36,50-44,10 2-2,5 73 / 16 65 80 L65 1 1136320000 KDSW M63 BS O SC 1 G63S M 63 x 1,5 47,50-54,80 42,50-50,10 2,5 76 / 19 80 95 L80 1 1136330000 KDSW M63 BS O SC 2 G63S M 63 x 1,5 52,10-59,50 42,50-50,10 2,5 76 / 19 80 95 L80 1 1136340000 KDSW M63 BS O SC 1 G63 M 63 x 1,5 53,80-61,20 49,50-56,00 2,5 76 / 19 80 95 L80 1 1136350000 KDSW M63 BS O SC 2 G63 M 63 x 1,5 58,40-65,80 49,50-56,00 2,5 76 / 19 80 95 L80 1 1136360000 KDSW M75 BS O SC 1 G75S M 75 x 1,5 60,20-68,00 54,50-62,00 2,5 82 / 19 90 110 L90 1 1136370000 KDSW M75 BS O SC 2 G75S M 75 x 1,5 64,80-72,20 54,50-62,00 2,5 82 / 19 90 110 L90 1 1136380000 KDSW M75 BS O SC 1 G75 M 75 x 1,5 66,50-73,40 60,50-68,00 2,5 82 / 19 90 110 L90 1 1136390000 KDSW M75 BS O SC 2 G75 M 75 x 1,5 71,10-78,00 60,50-68,00 2,5 82 / 19 90 110 L90 1 1136400000 Hinweis •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm. •  Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten  Zustand mindestens 5 Gewindegänge im Eingriff befinden. •  Falls die Kabelverschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden. •  Das Anschlusskabel muss fest und unflexibel verlegt sein, um Zugbelastung ausschließen zu können. Kabeleinf ühr ungen Ex - Verschraubungen - Messing

C C.37 1420910000 – 2013/2014 Klippon ®  Verschraubungen - Messing - Ex e, Ex d, IP 66 / IP 68 für armierte Kabel L1 D2 L D1 SW Verschraubung für Kabel und Leitungen mit einer Einzeldrahtbewehrung. Technische Daten Material Messing, vernickelt Dichteinsatz Silikon Temperaturbereich -60 °C...180 °C Schutzart IP 54 Schutzart mit GWDR IP 66, IP 68 - 2,5 bar Wassertiefe 25 m (30 Min.)  Armierungstyp Einzeldrahtarmierung Zulassung ATEX ll 2 GD, Ex d llC / Ex e ll / Ex tD A21 IP68, IECEx Ex d IIC / Ex e ll Hinweis Der IP Schutz ohne GWDR ist IP 54. Um den IP Schutz von IP 66/68 zu erreichen, muss ein GWDR aus Nylon extra bestellt werden. Bestelldaten Typ Gewinde D1 Kabel-Ø (außen) D2 Kabel-Ø (innen) Armierung L/L1 SW MODR SUHB VPE Best.-Nr. metrisch, Messing vernickelt KDSW M20 BS O NI 1 G16 M 20 x 1,5 4,90-10,00 4,00-8,40 0,9 58 / 16 24 32,5 L24 20 1136410000 KDSW M20 BS O NI 2 G16 M 20 x 1,5 8,40-13,50 4,00-8,40 0,9 58 / 16 24 32,5 L24 20 1136420000 KDSW M20 BS O NI 1 G20 M 20 x 1,5 12,00-17,60 6,70-14,00 0,9-1,25 58 / 16 30 32,5 L30 20 1136450000 KDSW M20 BS O NI 2 G20 M 20 x 1,5 15,50-21,10 6,70-14,00 0,9-1,25 58 / 16 24 32,5 L30 20 1136460000 KDSW M20 BS O NI 1 G20S M 20 x 1,5 9,40-12,50 8,00-11,70 0,9-1,25 58 / 16 30 32,5 L24 20 1136430000 KDSW M20 BS O NI 2 G20S M 20 x 1,5 11,50-16,00 8,00-11,70 0,9-1,25 58 / 16 24 32,5 L24 20 1136440000 KDSW M25 BS O NI 1 G25 M 25 x 1,5 16,80-23,90 13,00-20,00 1,25-1,6 58 / 16 38 47,5 L38 20 1136470000 KDSW M25 BS O NI 2 G25 M 25 x 1,5 20,30-27,40 13,00-20,00 1,25-1,6 58 / 16 38 47,5 L38 20 1136480000 KDSW M32 BS O NI 1 G32 M 32 x 1,5 23,20-30,50 19,00-26,30 1,6-2 65 / 16 46 55 L46 10 1136490000 KDSW M32 BS O NI 2 G32 M 32 x 1,5 26,70-34,00 19,00-26,30 1,6-2 65 / 16 46 55 L46 10 1136510000 KDSW M40 BS O NI 1 G40 M 40 x 1,5 28,60-36,20 25,00-32,20 1,6-2 72 / 16 55 65 L55 10 1136520000 KDSW M40 BS O NI 2 G40 M 40 x 1,5 33,00-40,60 25,00-32,20 1,6-2 72 / 16 55 65 L55 10 1136530000 KDSW M50 BS O NI 1 G50 M 50 x 1,5 41,10-48,50 36,50-44,10 2-2,5 73 / 16 65 80 L65 1 1136560000 KDSW M50 BS O NI 2 G50 M 50 x 1,5 45,70-53,20 36,50-44,10 2-2,5 73 / 16 65 80 L65 1 1136570000 KDSW M50 BS O NI 1 G50S M 50 x 1,5 34,80-42,40 31,50-38,20 2-2,5 73 / 16 65 80 L65 1 1136540000 KDSW M50 BS O NI 2 G50S M 50 x 1,5 39,40-46,70 31,50-38,20 2-2,5 73 / 16 65 80 L65 1 1136550000 KDSW M63 BS O NI 1 G63 M 63 x 1,5 53,80-61,20 49,50-56,00 2,5 76 / 19 80 95 L80 1 1136600000 KDSW M63 BS O NI 2 G63 M 63 x 1,5 58,40-65,80 49,50-56,00 2,5 76 / 19 80 95 L80 1 1136610000 KDSW M63 BS O NI 1 G63S M 63 x 1,5 47,50-54,80 42,50-50,10 2,5 76 / 19 80 95 L80 1 1136580000 KDSW M63 BS O NI 2 G63S M 63 x 1,5 52,10-59,50 42,50-50,10 2,5 76 / 19 80 95 L80 1 1136590000 KDSW M75 BS O NI 1 G75 M 75 x 1,5 66,50-73,40 60,50-68,00 2,5 82 / 19 90 110 L90 1 1136640000 KDSW M75 BS O NI 2 G75 M 75 x 1,5 71,10-78,00 60,50-68,00 2,5 82 / 19 90 110 L90 1 1136650000 KDSW M75 BS O NI 1 G75S M 75 x 1,5 60,20-68,00 54,50-62,00 2,5 82 / 19 90 110 L90 1 1136620000 KDSW M75 BS O NI 2 G75S M 75 x 1,5 64,80-72,20 54,50-62,00 2,5 82 / 19 90 110 L90 1 1136630000 Hinweis •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm. •  Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten  Zustand mindestens 5 Gewindegänge im Eingriff befinden. •  Falls die Kabelverschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden. •  Das Anschlusskabel muss fest und unflexibel verlegt sein, um Zugbelastung ausschließen zu können. Kabeleinf ühr ungen Ex - Verschraubungen - Messing

C C.38 1420910000 – 2013/2014 Klippon ®  Verschraubungen - Messing - Ex e, Ex d, IP 66 / IP 68 für armierte Kabel L1 D2 L D1 SW Verschraubung für Kabel und Leitungen mit einer Einzeldrahtbewehrung und Bleimantelbewehrung. Technische Daten Material Messing Dichteinsatz CR Temperaturbereich -20 °C...85 °C Schutzart IP 54 Schutzart mit GWDR IP 66, IP 68 - 2,5 bar Wassertiefe 25 m (30 Min.)  Armierungstyp Einzeldrahtarmierung, Bleimantelarmierung Zulassung ATEX ll 2 GD, Ex d llC / Ex e ll / Ex tD A21 IP68, IECEx Ex d IIC / Ex e ll Hinweis Der IP Schutz ohne GWDR ist IP 54. Um den IP Schutz von IP 66/68 zu erreichen, muss ein GWDR aus Nylon extra bestellt werden. Bestelldaten Typ Gewinde D1 Kabel-Ø (außen) D2 Kabel-Ø (innen) Armierung L/L1 SW MODR SUHB VPE Best.-Nr. metrisch, Messing KDSW M20 BN L SC 1 G16 M 20 x 1,5 4,90-10,00 4,00-8,40 0,9 58 / 16 24 32,5 L24 20 1076250000 KDSW M20 BN L SC 2 G16 M 20 x 1,5 8,40-13,50 4,00-8,40 0,9 58 / 16 24 32,5 L24 20 1076270000 KDSW M20 BN L SC 1 G20S M 20 x 1,5 9,40-12,50 8,00-11,70 0,9-1,25 58 / 16 24 32,5 L24 20 1076280000 KDSW M20 BN L SC 2 G20S M 20 x 1,5 11,50-16,00 8,00-11,70 0,9-1,25 58 / 16 24 32,5 L24 20 1076290000 KDSW M20 BN L SC 1 G20 M 20 x 1,5 12,00-17,60 6,70-14,00 0,9-1,25 58 / 16 30 32,5 L30 20 1076300000 KDSW M20 BN L SC 2 G20 M 20 x 1,5 15,50-21,10 6,70-14,00 0,9-1,25 58 / 16 30 32,5 L30 20 1076310000 KDSW M25 BN L SC 1 G25 M 25 x 1,5 16,80-23,90 13,00-20,00 1,25-1,6 58 / 16 38 47,5 L38 20 1076320000 KDSW M25 BN L SC 2 G25 M 25 x 1,5 20,30-27,40 13,00-20,00 1,25-1,6 58 / 16 38 47,5 L38 20 1076330000 KDSW M32 BN L SC 1 G32 M 32 x 1,5 23,20-30,50 19,00-26,30 1,6-2 65 / 16 46 55 L46 10 1076340000 KDSW M32 BN L SC 2 G32 M 32 x 1,5 26,70-34,00 19,00-26,30 1,6-2 65 / 16 46 55 L46 10 1076350000 KDSW M40 BN L SC 1 G40 M 40 x 1,5 28,60-36,20 25,00-32,20 1,6-2 72 / 16 55 65 L55 10 1076360000 KDSW M40 BN L SC 2 G40 M 40 x 1,5 33,00-40,60 25,00-32,20 1,6-2 72 / 16 55 65 L55 10 1076370000 KDSW M50 BN L SC 1 G50S M 50 x 1,5 34,80-42,40 31,50-38,20 2-2,5 73 / 16 65 80 L65 1 1076380000 KDSW M50 BN L SC 2 G50S M 50 x 1,5 39,40-46,70 31,50-38,20 2-2,5 73 / 16 65 80 L65 1 1076390000 KDSW M50 BN L SC 1 G50 M 50 x 1,5 41,10-48,50 36,50-44,10 2-2,5 73 / 16 65 80 L65 1 1076400000 KDSW M50 BN L SC 2 G50 M 50 x 1,5 45,70-53,20 36,50-44,10 2-2,5 73 / 16 65 80 L65 1 1076410000 KDSW M63 BN L SC 1 G63S M 63 x 1,5 47,50-54,80 42,50-50,10 2,5 76 / 19 80 95 L80 1 1076420000 KDSW M63 BN L SC 2 G63S M 63 x 1,5 52,10-59,50 42,50-50,10 2,5 76 / 19 80 95 L80 1 1076430000 KDSW M63 BN L SC 1 G63 M 63 x 1,5 53,80-61,20 49,50-56,00 2,5 76 / 19 80 95 L80 1 1076440000 KDSW M63 BN L SC 2 G63 M 63 x 1,5 58,40-65,80 49,50-56,00 2,5 76 / 19 80 95 L80 1 1076450000 KDSW M75 BN L SC 1 G75S M 75 x 1,5 60,20-68,00 54,50-62,00 2,5 82 / 19 90 110 L90 1 1076460000 KDSW M75 BN L SC 2 G75S M 75 x 1,5 64,80-72,20 54,50-62,00 2,5 82 / 19 90 110 L90 1 1076470000 KDSW M75 BN L SC 1 G75 M 75 x 1,5 66,50-73,40 60,50-68,00 2,5 82 / 19 90 110 L90 1 1076480000 KDSW M75 BN L SC 2 G75 M 75 x 1,5 71,10-78,00 60,50-68,00 2,5 82 / 19 90 110 L90 1 1076490000 Hinweis •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm. •  Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten  Zustand mindestens 5 Gewindegänge im Eingriff befinden. •  Falls die Kabelverschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden. •  Das Anschlusskabel muss fest und unflexibel verlegt sein, um Zugbelastung ausschließen zu können. Kabeleinf ühr ungen Ex - Verschraubungen - Messing

C C.39 1420910000 – 2013/2014 Klippon ®  Verschraubungen - Messing - Ex e, Ex d, IP 66 / IP 68 für armierte Kabel L1 D2 L D1 SW Verschraubung für Kabel und Leitungen mit einer Einzeldrahtbewehrung und Bleimantelbewehrung. Technische Daten Material Messing, vernickelt Dichteinsatz CR Temperaturbereich -20 °C...85 °C Schutzart IP 54 Schutzart mit GWDR IP 66, IP 68 - 2,5 bar Wassertiefe 25 m (30 Min.)  Armierungstyp Einzeldrahtarmierung, Bleimantelarmierung Zulassung ATEX ll 2 GD, Ex d llC / Ex e ll / Ex tD A21 IP68, IECEx Ex d IIC / Ex e ll Hinweis Der IP Schutz ohne GWDR ist IP 54. Um den IP Schutz von IP 66/68 zu erreichen, muss ein GWDR aus Nylon extra bestellt werden. Bestelldaten Typ Gewinde D1 Kabel-Ø (außen) D2 Kabel-Ø (innen) Armierung L/L1 SW MODR SUHB VPE Best.-Nr. metrisch, Messing vernickelt KDSW M20 BN L NI 1 G16 M 20 x 1,5 4,90-10,00 4,00-8,40 0,9 58 / 16 24 32,5 L24 20 1074660000 KDSW M20 BN L NI 2 G16 M 20 x 1,5 8,40-13,50 4,00-8,40 0,9 58 / 16 24 32,5 L24 20 1074690000 KDSW M20 BN L NI 1 G20 M 20 x 1,5 12,00-17,60 6,70-14,00 0,9-1,25 58 / 16 30 32,5 L30 20 1074760000 KDSW M20 BN L NI 2 G20 M 20 x 1,5 15,50-21,10 6,70-14,00 0,9-1,25 58 / 16 30 32,5 L30 20 1074780000 KDSW M20 BN L NI 1 G20S M 20 x 1,5 9,40-12,50 8,00-11,70 0,9-1,25 58 / 16 24 32,5 L24 20 1074720000 KDSW M20 BN L NI 2 G20S M 20 x 1,5 11,50-16,00 8,00-11,70 0,9-1,25 58 / 16 24 32,5 L24 20 1074740000 KDSW M25 BN L NI 1 G25 M 25 x 1,5 16,80-23,90 13,00-20,00 1,25-1,6 58 / 16 38 47,5 L38 20 1074810000 KDSW M25 BN L NI 2 G25 M 25 x 1,5 20,30-27,40 13,00-20,00 1,25-1,6 58 / 16 38 47,5 L38 20 1074830000 KDSW M32 BN L NI 1 G32 M 32 x 1,5 23,20-30,50 19,00-26,30 1,6-2 65 / 16 46 55 L46 10 1074850000 KDSW M32 BN L NI 2 G32 M 32 x 1,5 26,70-34,00 19,00-26,30 1,6-2 65 / 16 46 55 L46 10 1074860000 KDSW M40 BN L NI 1 G40 M 40 x 1,5 28,60-36,20 25,00-32,20 1,6-2 72 / 16 55 65 L55 10 1074870000 KDSW M40 BN L NI 2 G40 M 40 x 1,5 33,00-40,60 25,00-32,20 1,6-2 72 / 16 55 65 L55 10 1074880000 KDSW M50 BN L NI 1 G50 M 50 x 1,5 41,40-48,50 36,50-44,10 2-2,5 73 / 16 65 80 L65 1 1074920000 KDSW M50 BN L NI 2 G50 M 50 x 1,5 45,70-53,20 36,50-44,10 2-2,5 73 / 16 65 80 L65 1 1074930000 KDSW M50 BN L NI 1 G50S M 50 x 1,5 34,80-42,40 31,50-38,20 2-2,5 73 / 16 65 80 L65 1 1074890000 KDSW M50 BN L NI 2 G50S M 50 x 1,5 39,40-46,70 31,50-38,20 2-2,5 73 / 16 65 80 L65 1 1074910000 KDSW M63 BN L NI 1 G63 M 63 x 1,5 53,80-61,20 49,50-56,00 2,5 76 / 19 80 95 L80 1 1074960000 KDSW M63 BN L NI 2 G63 M 63 x 1,5 58,40-65,80 49,50-56,00 2,5 76 / 19 80 95 L80 1 1074970000 KDSW M63 BN L NI 1 G63S M 63 x 1,5 47,50-54,80 42,50-50,10 2,5 76 / 19 80 95 L80 1 1074940000 KDSW M63 BN L NI 2 G63S M 63 x 1,5 52,10-59,50 42,50-50,10 2,5 76 / 19 80 95 L80 1 1074950000 KDSW M75 BN L NI 1 G75 M 75 x 1,5 66,50-73,40 60,50-68,00 2,5 82 / 19 90 110 L90 1 1075010000 KDSW M75 BN L NI 2 G75 M 75 x 1,5 71,10-78,00 60,50-68,00 2,5 82 / 19 90 110 L90 1 1075020000 KDSW M75 BN L NI 1 G75S M 75 x 1,5 60,20-68,00 54,50-62,00 2,5 82 / 19 90 110 L90 1 1074980000 KDSW M75 BN L NI 2 G75S M 75 x 1,5 64,80-72,20 54,50-62,00 2,5 82 / 19 90 110 L90 1 1074990000 Hinweis •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm. •  Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten  Zustand mindestens 5 Gewindegänge im Eingriff befinden. •  Falls die Kabelverschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden. •  Das Anschlusskabel muss fest und unflexibel verlegt sein, um Zugbelastung ausschließen zu können. Kabeleinf ühr ungen Ex - Verschraubungen - Messing

C C.40 1420910000 – 2013/2014 Klippon ®  Verschraubungen - Messing - Ex e, Ex d, IP 66 / IP 68 für armierte Kabel L1 D2 L D1 SW Verschraubung für Kabel und Leitungen mit einer geflochtenen Bewehrung. Technische Daten Material Messing Dichteinsatz Silikon Temperaturbereich -60 °C...180 °C Schutzart IP 54 Schutzart mit GWDR IP 66, IP 68 - 2,5 bar Wassertiefe 25 m (30 Min.)  Armierungstyp geflochtene Armierung Zulassung ATEX ll 2 GD, Ex d llC / Ex e ll / Ex tD A21 IP68, IECEx Ex d IIC / Ex e ll Hinweis Der IP Schutz ohne GWDR ist IP 54. Um den IP Schutz von IP 66/68 zu erreichen, muss ein GWDR aus Nylon extra bestellt werden. Bestelldaten Typ Gewinde D1 Kabel-Ø (außen) D2 Kabel-Ø (innen) Armierung L/L1 SW MODR SUHB VPE Best.-Nr. metrisch, Messing KDSX M20 BS O SC 1 G16 M 20 x 1,5 4,90-10,00 4,00-8,40 0,15-0,35 58 / 16 24 32,5 L24 20 1135650000 KDSX M20 BS O SC 2 G16 M 20 x 1,5 8,40-13,50 4,00-8,40 0,15-0,35 58 / 16 24 32,5 L24 20 1135660000 KDSX M20 BS O SC 1 G20S M 20 x 1,5 9,40-12,50 8,00-11,70 0,15-0,35 58 / 16 24 32,5 L24 20 1135670000 KDSX M20 BS O SC 2 G20S M 20 x 1,5 11,50-16,00 8,00-11,70 0,15-0,35 58 / 16 24 32,5 L24 20 1135680000 KDSX M20 BS O SC 1 G20 M 20 x 1,5 12,00-17,60 6,70-14,00 0,15-0,5 58 / 16 30 32,5 L30 20 1135690000 KDSX M20 BS O SC 2 G20 M 20 x 1,5 15,50-21,10 6,70-14,00 0,15-0,5 58 / 16 30 32,5 L30 20 1135710000 KDSX M25 BS O SC 1 G25 M 25 x 1,5 16,80-23,90 13,00-20,00 0,15-0,5 58 / 16 38 47,5 L38 20 1135720000 KDSX M25 BS O SC 2 G25 M 25 x 1,5 20,30-27,40 13,00-20,00 0,15-0,5 58 / 16 38 47,5 L38 20 1135730000 KDSX M32 BS O SC 1 G32 M 32 x 1,5 23,20-30,50 19,00-26,30 0,15-0,55 65 / 16 46 55 L46 10 1135740000 KDSX M32 BS O SC 2 G32 M 32 x 1,5 26,70-34,00 19,00-26,30 0,15-0,55 65 / 16 46 55 L46 10 1135750000 KDSX M40 BS O SC 1 G40 M 40 x 1,5 28,60-36,20 25,00-32,20 0,2-0,6 72 / 16 55 65 L55 10 1135760000 KDSX M40 BS O SC 2 G40 M 40 x 1,5 33,00-40,60 25,00-32,20 0,2-0,6 72 / 16 55 65 L55 10 1135770000 KDSX M50 BS O SC 1 G50S M 50 x 1,5 34,80-42,40 31,50-38,20 0,2-0,6 73 / 16 65 80 L65 1 1135780000 KDSX M50 BS O SC 2 G50S M 50 x 1,5 39,40-46,70 31,50-38,20 0,2-0,6 73 / 16 65 80 L65 1 1135790000 KDSX M50 BS O SC 1 G50 M 50 x 1,5 41,10-48,50 36,50-44,10 0,3-0,8 73 / 16 65 80 L65 1 1135800000 KDSX M50 BS O SC 2 G50 M 50 x 1,5 45,70-53,20 36,50-44,10 0,3-0,8 73 / 16 65 80 L65 1 1135810000 KDSX M63 BS O SC 1 G63S M 63 x 1,5 47,50-54,80 42,50-50,10 0,3-0,8 76 / 19 80 95 L80 1 1135820000 KDSX M63 BS O SC 2 G63S M 63 x 1,5 52,10-59,50 42,50-50,10 0,3-0,8 76 / 19 80 95 L80 1 1135830000 KDSX M63 BS O SC 1 G63 M 63 x 1,5 53,80-61,20 49,50-56,00 0,3-0,8 76 / 19 80 95 L80 1 1135840000 KDSX M63 BS O SC 2 G63 M 63 x 1,5 58,40-65,80 49,50-56,00 0,3-0,8 76 / 19 80 95 L80 1 1135850000 KDSX M75 BS O SC 1 G75S M 75 x 1,5 60,20-68,00 54,50-62,00 0,3-1 82 / 19 90 110 L90 1 1135860000 KDSX M75 BS O SC 2 G75S M 75 x 1,5 64,80-72,20 54,50-62,00 0,3-1 82 / 19 90 110 L90 1 1135870000 KDSX M75 BS O SC 1 G75 M 75 x 1,5 66,50-73,40 60,50-68,00 0,3-1 82 / 19 90 110 L90 1 1135880000 KDSX M75 BS O SC 2 G75 M 75 x 1,5 71,10-78,00 60,50-68,00 0,3-1 82 / 19 90 110 L90 1 1135890000 Hinweis •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm. •  Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten  Zustand mindestens 5 Gewindegänge im Eingriff befinden. •  Falls die Kabelverschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden. •  Das Anschlusskabel muss fest und unflexibel verlegt sein, um Zugbelastung ausschließen zu können. Kabeleinf ühr ungen Ex - Verschraubungen - Messing

C C.41 1420910000 – 2013/2014 Klippon ®  Verschraubungen - Messing - Ex e, Ex d, IP 66 / IP 68 für armierte Kabel L1 D2 L D1 SW Verschraubung für Kabel und Leitungen mit einer geflochtenen Bewehrung. Technische Daten Material Messing, vernickelt Dichteinsatz Silikon Temperaturbereich -60 °C...180 °C Schutzart IP 54 Schutzart mit GWDR IP 66, IP 68 - 2,5 bar Wassertiefe 25 m (30 Min.)  Armierungstyp geflochtene Armierung Zulassung ATEX ll 2 GD, Ex d llC / Ex e ll / Ex tD A21 IP68, IECEx Ex d IIC / Ex e ll Hinweis Der IP Schutz ohne GWDR ist IP 54. Um den IP Schutz von IP 66/68 zu erreichen, muss ein GWDR aus Nylon extra bestellt werden. Bestelldaten Typ Gewinde D1 Kabel-Ø (außen) D2 Kabel-Ø (innen) Armierung L/L1 SW MODR SUHB VPE Best.-Nr. metrisch, Messing vernickelt KDSX M20 BS O NI 1 G16 M 20 x 1,5 4,90-10,00 4,00-8,40 0,15-0,35 58 / 16 24 32,5 L24 20 1135910000 KDSX M20 BS O NI 2 G16 M 20 x 1,5 8,40-13,50 4,00-8,40 0,15-0,35 58 / 16 24 32,5 L24 20 1135920000 KDSX M20 BS O NI 1 G20 M 20 x 1,5 12,00-17,60 6,70-14,00 0,15-0,5 58 / 16 30 32,5 L30 20 1135950000 KDSX M20 BS O NI 2 G20 M 20 x 1,5 15,50-21,10 6,70-14,00 0,15-0,5 58 / 16 30 32,5 L30 20 1135960000 KDSX M20 BS O NI 1 G20S M 20 x 1,5 9,40-12,50 8,00-11,70 0,15-0,35 58 / 16 24 32,5 L24 20 1135930000 KDSX M20 BS O NI 2 G20S M 20 x 1,5 11,50-16,00 8,00-11,70 0,15-0,35 58 / 16 24 32,5 L24 20 1135940000 KDSX M25 BS O NI 1 G25 M 25 x 1,5 16,80-23,90 13,00-20,00 0,15-0,5 58 / 16 38 47,5 L38 20 1135970000 KDSX M25 BS O NI 2 G25 M 25 x 1,5 20,30-27,40 13,00-20,00 0,15-0,5 58 / 16 38 47,5 L38 20 1135980000 KDSX M32 BS O NI 1 G32 M 32 x 1,5 23,20-30,50 19,00-26,30 0,15-0,55 65 / 16 46 55 L46 10 1135990000 KDSX M32 BS O NI 2 G32 M 32 x 1,5 26,70-34,00 19,00-26,30 0,15-0,55 65 / 16 46 55 L46 10 1136000000 KDSX M40 BS O NI 1 G40 M 40 x 1,5 28,60-36,20 25,00-32,20 0,2-0,6 72 / 16 55 65 L55 10 1136010000 KDSX M40 BS O NI 2 G40 M 40 x 1,5 33,00-40,60 25,00-32,20 0,2-0,6 72 / 16 55 65 L55 10 1136020000 KDSX M50 BS O NI 1 G50 M 50 x 1,5 41,10-48,50 36,50-44,10 0,2-0,8 73 / 16 65 80 L65 1 1136050000 KDSX M50 BS O NI 2 G50 M 50 x 1,5 45,70-53,20 36,50-44,10 0,2-0,8 73 / 16 65 80 L65 1 1136060000 KDSX M50 BS O NI 1 G50S M 50 x 1,5 34,80-42,40 31,50-38,20 0,2-0,6 73 / 16 65 80 L65 1 1136030000 KDSX M50 BS O NI 2 G50S M 50 x 1,5 39,40-46,70 31,50-38,20 0,2-0,6 73 / 16 65 80 L65 1 1136040000 KDSX M63 BS O NI 1 G63 M 63 x 1,5 53,80-61,20 49,50-65,00 0,3-0,8 76 / 19 80 95 L80 1 1136090000 KDSX M63 BS O NI 2 G63 M 63 x 1,5 58,40-65,80 49,50-65,00 0,3-0,8 76 / 19 80 95 L80 1 1136110000 KDSX M63 BS O NI 1 G63S M 63 x 1,5 47,50-54,80 42,50-50,10 0,3-0,8 76 / 19 80 95 L80 1 1136070000 KDSX M63 BS O NI 2 G63S M 63 x 1,5 52,10-59,50 42,50-50,10 0,3-0,8 76 / 19 80 95 L80 1 1136080000 KDSX M75 BS O NI 1 G75 M 75 x 1,5 66,50-73,40 60,50-68,00 0,3-1 82 / 19 90 110 L90 1 1136140000 KDSX M75 BS O NI 2 G75 M 75 x 1,5 71,10-78,00 60,50-68,00 0,3-1 82 / 19 90 110 L90 1 1136150000 KDSX M75 BS O NI 1 G75S M 75 x 1,5 60,20-68,00 54,50-62,00 0,3-1 82 / 19 90 110 L90 1 1136120000 KDSX M75 BS O NI 2 G75S M 75 x 1,5 64,80-72,20 54,50-62,00 0,3-1 82 / 19 90 110 L90 1 1136130000 Hinweis •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm. •  Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten  Zustand mindestens 5 Gewindegänge im Eingriff befinden. •  Falls die Kabelverschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden. •  Das Anschlusskabel muss fest und unflexibel verlegt sein, um Zugbelastung ausschließen zu können. Kabeleinf ühr ungen Ex - Verschraubungen - Messing

C C.42 1420910000 – 2013/2014 Klippon ®  Verschraubungen - Messing - Ex e, Ex d, IP 66 / IP 68 für nicht armierte Kabel L1 SW L Gewinde Verschraubung für ausschließlich nicht armierte Kabel und Leitungen. Technische Daten Material Messing, vernickelt O-Ring / Dichteinsatz CR / CR Temperaturbereich -20 °C...85 °C Schutzart IP 66, IP 68 - 2,5 bar Wassertiefe 25 m (30 Min.)  Zulassung ATEX ll 2 GD, Ex d llC / Ex e ll / Ex tD A21 IP68, IECEx Ex d IIC / Ex e ll Hinweis Länge „L“ variiert je nach verwendetem Kabeldurchmesser Bestelldaten Typ Gewinde KB L/L1 SW SUHB VPE Best.-Nr. metrisch, Messing KSG M20 BN O SC 2 G16 M 20 x 1,5 4-8,4 33 / 16 25 L24 20 1909380000 KSG M20 BN O SC 2 G20S M 20 x 1,5 7,2-11,7 33 / 16 25 L24 20 1909400000 KSG M20 BN O SC 2 G20 M 20 x 1,5 9,6-14 33 / 16 30 L30 20 1909410000 KSG M25 BN O SC 2 G25 M 25 x 1,5 13,5-20 33 / 16 38 L38 20 1909420000 KSG M32 BN O SC 2 G32 M 32 x 1,5 19,5-26,3 33 / 16 46 L46 10 1909430000 KSG M40 BN O SC 2 G40 M 40 x 1,5 23-32,2 37 / 16 55 L55 10 1909440000 KSG M50 BN O SC 2 G50S M 50 x 1,5 28,2-38,2 37 / 16 65 L65 1 1909450000 KSG M50 BN O SC 2 G50 M 50 x 1,5 33,2-44,1 37 / 16 65 L65 1 1909460000 KSG M63 BN O SC 2 G63S M 63 x 1,5 39,3-50,1 37 / 19 80 L80 1 1909470000 KSG M63 BN O SC 2 G63 M 63 x 1,5 46,7-56 37 / 19 80 L80 1 1909480000 KSG M75 BN O SC 2 G75 M 75 x 1,5 58,1-68 37 / 19 90 L90 1 1075340000 KSG M75 BN O SC 2 G75S M 75 x 1,5 52,3-62 37 / 19 90 L90 1 1075330000 metrisch, Messing vernickelt KSG M20 BN O NI 2 G16 M 20 x 1,5 4-8,4 33 / 16 25 L24 20 1911510000 KSG M20 BN O NI 2 G20S M 20 x 1,5 7,2-11,7 33 / 16 25 L24 20 1911540000 KSG M20 BN O NI 2 G20 M 20 x 1,5 9,6-14 33 / 16 30 L30 20 1911560000 KSG M25 BN O NI 2 G25 M 25 x 1,5 13,5-20 33 / 16 38 L38 20 1911570000 KSG M32 BN O NI 2 G32 M 32 x 1,5 19,5-26,3 33 / 16 46 L46 10 1911580000 KSG M40 BN O NI 2 G40 M 40 x 1,5 23-32,2 37 / 16 55 L55 10 1911590000 KSG M50 BN O NI 2 G50S M 50 x 1,5 28,2-38,2 37 / 16 65 L65 1 1911600000 KSG M50 BN O NI 2 G50 M 50 x 1,5 33,2-44,1 37 / 16 65 L65 1 1911610000 KSG M63 BN O NI 2 G63S M 63 x 1,5 39,3-50,1 37 / 19 80 L80 1 1911620000 KSG M63 BN O NI 2 G63 M 63 x 1,5 46,7-56 37 / 19 80 L80 1 1911630000 KSG M75 BN O NI 2 G75 M 75 x 1,5 58,1-68 37 / 19 90 L90 1 1075360000 KSG M75 BN O NI 2 G75S M 75 x 1,5 52,3-62 37 / 19 90 L90 1 1075350000 Hinweis •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm. •  Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten  Zustand mindestens 5 Gewindegänge im Eingriff befinden. •  Falls die Kabelverschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden. •  Das Anschlusskabel muss fest und unflexibel verlegt sein, um Zugbelastung ausschließen zu können. Kabeleinf ühr ungen Ex - Verschraubungen - Messing

C C.43 1420910000 – 2013/2014 Klippon ®  Verschraubungen - Messing - Ex e, Ex d, IP 66 / IP 68 für nicht armierte Kabel L1 SW L Gewinde Verschraubung für ausschließlich nicht armierte Kabel und Leitungen. Technische Daten Material Messing O-Ring / Dichteinsatz Silikon / Silikon Temperaturbereich -60 °C...180 °C Schutzart IP 66, IP 68 - 2,5 bar Wassertiefe 25 m (30 Min.)  Zulassung ATEX ll 2 GD, Ex d llC / Ex e ll / Ex tD A21 IP68, IECEx Ex d IIC / Ex e ll Hinweis Bestelldaten Typ Gewinde KB L/L1 SW SUHB VPE Best.-Nr. metrisch, Messing KSG M75 BS O SC 2 G75 M 75 x 1,5 58,1-68 37 / 19 90 L90 1 1136770000 KSG M75 BS O SC 2 G75S M 75 x 1,5 52,3-62 37 / 19 90 L90 1 1136760000 KSG M63 BS O SC 2 G63 M 63 x 1,5 46,7-56 37 / 19 80 L80 1 1136750000 KSG M63 BS O SC 2 G63S M 63 x 1,5 39,3-50,1 37 / 19 80 L80 1 1136740000 KSG M50 BS O SC 2 G50S M 50 x 1,5 28,2-38,2 37 / 16 65 L65 1 1136730000 KSG M20 BS O SC 2 G20S M 20 x 1,5 7,2-11,7 33 / 16 25 L24 20 1136720000 KSG M50 BS O SC 2 G50 M 50 x 1,5 33,2-44,1 37 / 16 65 L65 1 0930551212 KSG M40 BS O SC 2 G40 M 40 x 1,5 23-32,2 37 / 16 55 L55 10 0930531212 KSG M32 BS O SC 2 G32 M 32 x 1,5 19,5-26,3 33 / 16 46 L46 10 0930521212 KSG M25 BS O SC 2 G25 M 25 x 1,5 13,5-20 33 / 16 38 L38 20 0930511212 KSG M20 BS O SC 2 G20 M 20 x 1,5 9,6-14 33 / 16 30 L30 20 0930501212 KSG M20 BS O SC 2 G16 M 20 x 1,5 4-8,4 33 / 16 25 L24 20 0930481212 metrisch, Messing vernickelt KSG M75 BS O NI 2 G75 M 75 x 1,5 58,1-68 37 / 19 90 L90 1 1136710000 KSG M75 BS O NI 2 G75S M 75 x 1,5 52,3-62 37 / 19 90 L90 1 1136700000 KSG M63 BS O NI 2 G63 M 63 x 1,5 46,7-56 37 / 19 80 L80 1 1136690000 KSG M63 BS O NI 2 G63S M 63 x 1,5 39,3-50,1 37 / 19 80 L80 1 1136680000 KSG M50 BS O NI 2 G50 M 50 x 1,5 33,2-44,1 37 / 16 65 L65 1 1136670000 KSG M50 BS O NI 2 G50S M 50 x 1,5 28,2-38,2 37 / 16 65 L65 1 1136660000 KSG M40 BS O NI 2 G40 M 40 x 1,5 23-32,2 37 / 16 55 L55 10 0930531222 KSG M32 BS O NI 2 G32 M 32 x 1,5 19,5-26,3 33 / 16 46 L46 10 0930521222 KSG M25 BS O NI 2 G25 M 25 x 1,5 13,5-20 33 / 16 38 L38 20 0930511222 KSG M20 BS O NI 2 G20 M 20 x 1,5 9,6-14 33 / 16 25 L30 20 0930501222 KSG M20 BS O NI 2 G20S M 20 x 1,5 7,2-11,7 33 / 16 25 L24 20 0930491224 KSG M20 BS O NI 2 G16 M 20 x 1,5 4-8,4 33 / 16 25 L24 20 0930481222 Hinweis •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm. •  Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten  Zustand mindestens 5 Gewindegänge im Eingriff befinden. •  Falls die Kabelverschraubungen in nicht metallische Ex e Anschlussgeräte eingesetzt werden, müssen diese mit der Schutzerde des Systems verbunden werden. •  Das Anschlusskabel muss fest und unflexibel verlegt sein, um Zugbelastung ausschließen zu können. Kabeleinf ühr ungen Ex - Verschraubungen - Messing

C C.44 1420910000 – 2013/2014 Klippon ®  Verschraubungen - Messing - Ex d, IP 68 für armierte und nicht armierte Kabel, die vergossen werden L1 D2 L D1 SW Vergussverschraubung für Kabel und Leitungen mit einer Einzeldrahtbewehrung, Metallfolienbewehrung sowie geflochtener Bewehrung für Ex d IIC Gehäuse mit einem Volumen von mehr als 2 Litern. Technische Daten Material Messing O-Ring / Dichteinsatz Silikon / CR Temperaturbereich -60 °C...85 °C Schutzart IP 68 - 10 bar Wassertiefe 100 m (30 Min.)  Armierungstyp Einzeldrahtarmierung, Metallfolienarmierung, geflochtene Armierung Vergussmasse Verarbeitungstemperatur bei 21°C, nach 1 Stunde ist die Vergussmasse erhärtet, nach 4 Stunden kann die Verschraubung montiert werden und eine  Inbetriebnahme erfolgen Zulassung ATEX ll 2 GD, Ex d llC / Ex tD A21 IP68, l M2 Ex d l, IECEx Ex d llC / Ex d l Hinweis Bestelldaten Typ Gewinde D1 Kabel-Ø (außen) D2 Kabel-Ø (innen) L/L1 SW SUHB VPE Best.-Nr. metrisch, Messing KUB M20 BS O SC 1 G16 M 20 x 1,5 6,70-16,00 14,00 72 / 16 24 L24 20 1095340000 KUB M20 BS O SC 2 G16 M 20 x 1,5 9,00-17,60 11,70 72 / 16 24 L24 20 1095350000 KUB M20 BS O SC 1 G20S M 20 x 1,5 9,40-10,30 11,70 72 / 16 24 L24 20 1095360000 KUB M20 BS O SC 2 G20S M 20 x 1,5 11,50-21,10 11,70 72 / 16 24 L24 20 1095370000 KUB M20 BS O SC 1 G20 M 20 x 1,5 12,00-13,50 11,70 73 / 16 30 EL30 20 1095380000 KUB M20 BS O SC 2 G20 M 20 x 1,5 15,50-12,50 14,00 73 / 16 30 EL30 20 1095390000 KUB M25 BS O SC 1 G25 M 25 x 1,5 16,80-23,90 20,00 83 / 16 38 EL38 20 1095400000 KUB M25 BS O SC 2 G25 M 25 x 1,5 20,30-27,40 20,00 83 / 16 38 EL38 20 1095410000 KUB M32 BS O SC 1 G32 M 32 x 1,5 23,20-30,50 26,30 103 / 16 46 EL46 10 1095420000 KUB M32 BS O SC 2 G32 M 32 x 1,5 26,70-34,00 26,30 103 / 16 46 EL46 10 1095430000 KUB M40 BS O SC 1 G40 M 40 x 1,5 28,60-36,20 32,20 105 / 16 55 EL55 10 1095440000 KUB M40 BS O SC 2 G40 M 40 x 1,5 33,00-46,70 38,20 105 / 16 55 EL55 10 1095450000 KUB M50 BS O SC 1 G50S M 50 x 1,5 34,80-48,50 44,10 115 / 16 65 EL65 1 1095460000 KUB M50 BS O SC 2 G50S M 50 x 1,5 39,40-59,50 50,10 115 / 16 65 EL65 1 1095470000 KUB M50 BS O SC 1 G50 M 50 x 1,5 41,10-40,60 32,20 115 / 16 65 EL65 1 1095480000 KUB M50 BS O SC 2 G50 M 50 x 1,5 45,70-42,40 38,20 115 / 16 65 EL65 1 1095490000 KUB M63 BS O SC 1 G63S M 63 x 1,5 47,50-61,20 56,00 115 / 19 80 EL80 1 1095500000 KUB M63 BS O SC 2 G63S M 63 x 1,5 52,10-72,20 62,00 115 / 19 80 EL80 1 1095510000 KUB M63 BS O SC 1 G63 M 63 x 1,5 53,80-53,20 44,10 115 / 19 80 EL80 1 1095520000 KUB M63 BS O SC 2 G63 M 63 x 1,5 58,40-54,80 50,10 115 / 19 80 EL80 1 1095530000 KUB M75 BS O SC 1 G75S M 75 x 1,5 60,20-73,40 68,00 122 / 19 90 EL90 1 1095540000 KUB M75 BS O SC 2 G75S M 75 x 1,5 64,80-78,00 68,00 122 / 19 90 EL90 1 1095550000 KUB M75 BS O SC 1 G75 M 75 x 1,5 66,50-65,80 56,00 122 / 19 90 EL90 1 1095560000 KUB M75 BS O SC 2 G75 M 75 x 1,5 71,10-68,00 62,00 122 / 19 90 EL90 1 1095570000 Hinweis •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm. •  Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten  Zustand mindestens 5 Gewindegänge im Eingriff befinden. •  Das Anschlusskabel muss fest und unflexibel verlegt sein, um Zugbelastung ausschließen zu können. Kabeleinf ühr ungen Ex - Verschraubungen - Messing

C C.45 1420910000 – 2013/2014 Klippon ®  Verschraubungen - Messing - Ex d, IP 68 für armierte und nicht armierte Kabel, die vergossen werden L1 D2 L D1 SW Vergussverschraubung für Kabel und Leitungen mit einer Einzeldrahtbewehrung, Metallfolienbewehrung sowie geflochtener Bewehrung für Ex d IIC Gehäuse mit einem Volumen von mehr als 2 Litern. Technische Daten Material Messing, vernickelt O-Ring / Dichteinsatz Silikon / Silikon Temperaturbereich -60 °C...85 °C Schutzart IP 68 - 10 bar Wassertiefe 100 m (30 Min.)  Armierungstyp Einzeldrahtarmierung, Metallfolienarmierung, geflochtene Armierung Vergussmasse Verarbeitungstemperatur bei 21°C, nach 1 Stunde ist die Vergussmasse erhärtet, nach 4 Stunden kann die Verschraubung montiert werden und eine  Inbetriebnahme erfolgen Zulassung ATEX ll 2 GD, Ex d llC / Ex tD A21 IP68, l M2 Ex d l, IECEx Ex d llC / Ex d l Hinweis Bestelldaten Typ Gewinde D1 Kabel-Ø (außen) D2 Kabel-Ø (innen) L/L1 SW SUHB VPE Best.-Nr. metrisch, Messing vernickelt KUB M20 BS O NI 1 G16 M 20 x 1,5 6,70-10,30 11,70 72 / 16 24 L24 20 1095100000 KUB M20 BS O NI 2 G16 M 20 x 1,5 9,00-13,50 11,70 72 / 16 24 L24 20 1095110000 KUB M20 BS O NI 1 G20 M 20 x 1,5 12,00-17,60 11,70 73 / 16 30 EL30 20 1095140000 KUB M20 BS O NI 2 G20 M 20 x 1,5 15,50-21,10 11,70 73 / 16 30 EL30 20 1095150000 KUB M20 BS O NI 1 G20S M 20 x 1,5 9,40-12,50 14,00 72 / 16 24 L24 20 1095120000 KUB M20 BS O NI 2 G20S M 20 x 1,5 11,50-16,00 14,00 72 / 16 24 L24 20 1095130000 KUB M25 BS O NI 1 G25 M 25 x 1,5 16,80-23,90 20,00 83 / 16 38 EL38 20 1095160000 KUB M25 BS O NI 2 G25 M 25 x 1,5 20,30-27,40 20,00 83 / 16 38 EL38 20 1095170000 KUB M32 BS O NI 1 G32 M 32 x 1,5 23,20-30,50 26,30 103 / 16 46 EL46 10 1095180000 KUB M32 BS O NI 2 G32 M 32 x 1,5 26,70-34,00 26,30 103 / 16 46 EL46 10 1095190000 KUB M40 BS O NI 1 G40 M 40 x 1,5 28,60-36,20 32,20 105 / 16 55 EL55 10 1095200000 KUB M40 BS O NI 2 G40 M 40 x 1,5 33,00-40,60 32,20 105 / 16 55 EL55 10 1095210000 KUB M50 BS O NI 1 G50 M 50 x 1,5 41,10-48,50 44,10 115 / 16 65 EL65 1 1095240000 KUB M50 BN O NI 2 G50 M 50 x 1,5 45,70-53,20 44,10 115 / 16 65 EL65 1 1095250000 KUB M50 BS O NI 1 G50S M 50 x 1,5 34,80-42,40 38,20 115 / 16 65 EL65 1 1095220000 KUB M50 BS O NI 2 G50S M 50 x 1,5 39,40-46,70 38,20 115 / 16 65 EL65 1 1095230000 KUB M63 BS O NI 1 G63 M 63 x 1,5 53,80-61,20 56,00 115 / 19 80 EL80 1 1095280000 KUB M63 BS O NI 2 G63 M 63 x 1,5 58,40-65,80 56,00 115 / 19 80 EL80 1 1095290000 KUB M63 BS O NI 1 G63S M 63 x 1,5 47,50-54,80 50,10 115 / 19 80 EL80 1 1095260000 KUB M63 BS O NI 2 G63S M 63 x 1,5 52,10-59,50 50,10 115 / 19 80 EL80 1 1095270000 KUB M75 BS O NI 1 G75 M 75 x 1,5 66,50-73,40 68,00 122 / 19 90 EL90 1 1095320000 KUB M75 BS O NI 2 G75 M 75 x 1,5 71,10-78,00 68,00 122 / 19 90 EL90 1 1095330000 KUB M75 BS O NI 1 G75S M 75 x 1,5 60,20-68,00 62,00 122 / 19 90 EL90 1 1095300000 KUB M75 BS O NI 2 G75S M 75 x 1,5 64,80-72,20 62,00 122 / 19 90 EL90 1 1095310000 Hinweis •  Alle Kabelverschraubungen haben eine Gewindesteigung von 1,5 mm. •  Bei Ex d Anwendungen müssen die für Kabelverschraubungen verwendeten Innengewinde den Anforderungen des Abschnitts 5.3 der EN/IEC 60079-1 entsprechen. Dabei müssen sich im verschraubten  Zustand mindestens 5 Gewindegänge im Eingriff befinden. •  Das Anschlusskabel muss fest und unflexibel verlegt sein, um Zugbelastung ausschließen zu können. Kabeleinf ühr ungen Ex - Verschraubungen - Messing

C C.46 1420910000 – 2013/2014 Gegenmuttern - Kunststoff 7035 S1 Gewinde Gegenmutter mit Bund, um Beschädigungen bei der Montage am Gehäuse zu vermeiden. Sie dienen zur Sicherung von Kunststoffverschraubungen und Verschlussstopfen. Technische Daten Material / Farbe Polyamid 6 (PA6 - GF30) / RAL 7035 Temperaturbereich -20 °C...80 °C Brennbarkeitsklasse V-2 Hinweis Bestelldaten Typ Gewinde S1 SW VPE Best.-Nr. metrisch SKMU M12 - K GR M 12 x 1,5 5,00 18 100 1772440000 SKMU M16 - K GR M 16 x 1,5 5,00 22 100 1772450000 SKMU M20 - K GR M 20 x 1,5 6,00 26 100 1772460000 SKMU M25 - K GR M 25 x 1,5 6,00 32 100 1772470000 SKMU M32 - K GR M 32 x 1,5 7,00 41 100 1772480000 SKMU M40 - K GR M 40 x 1,5 7,00 50 50 1772490000 SKMU M50 - K GR M 50 x 1,5 8,00 60 10 1772500000 SKMU M63 - K GR M 63 x 1,5 8,00 75 10 1772510000 PG SKMU PG7-K GR PG 7 5,00 19 100 1697440000 SKMU PG9-K GR PG 9 5,00 22 100 1697450000 SKMU PG11-K GR PG 11 5,00 24 100 1697460000 SKMU PG 13,5-K GR PG 13,5 6,00 27 100 1697470000 SKMU PG16-K GR PG 16 6,00 30 100 1697480000 SKMU PG21-K GR PG 21 7,00 36 100 1698220000 SKMU PG29-K GR PG 29 7,00 46 50 1698230000 SKMU PG36-K GR PG 36 8,00 60 25 1698240000 SKMU PG42-K GR PG 42 8,00 65 25 1698250000 SKMU PG48-K GR PG 48 8,00 70 25 1719090000 Hinweis Weitere Varianten auf Anfrage Kabeleinf ühr ungen Zubehör - Gegenmuttern

C C.47 1420910000 – 2013/2014 Gegenmuttern - Kunststoff 9005 S1 Gewinde Gegenmutter mit Bund, um Beschädigungen bei der Montage am Gehäuse zu vermeiden. Sie dienen zur Sicherung von Kunststoffverschraubungen und Verschlussstopfen - empfohlen für Ex e und Ex i Kunststoffverschraubungen. Technische Daten Material / Farbe Polyamid 6 (PA6 - GF30) / RAL 9005 Temperaturbereich -20 °C...80 °C Brennbarkeitsklasse V-2 Hinweis Bestelldaten Typ Gewinde S1 SW VPE Best.-Nr. metrisch SKMU M12-K SW M 12 x 1,5 18 100 1806540000 SKMU M16 K SW M 16 x 1,5 5,00 22 100 1736920000 SKMU M20 K SW M 20 x 1,5 6,00 26 100 1736930000 SKMU M25 K SW M 25 x 1,5 6,00 32 25 1736940000 SKMU M32 K SW M 32 x 1,5 7,00 41 100 1736950000 SKMU M40 K SW M 40 x 1,5 7,00 50 10 1736960000 SKMU M50 K SW M 50 x 1,5 8,00 60 5 1736970000 SKMU M63 K SW M 63 x 1,5 8,00 75 5 1736980000 PG SKMU PG7-K SW PG 7 5,00 19 50 1719100000 SKMU PG9-K SW PG 9 5,00 22 50 1719110000 SKMU PG11-K SW PG 11 5,00 24 50 1719120000 SKMU PG13,5-K SW PG 13,5 6,00 27 50 1719130000 SKMU PG16-K SW PG 16 6,00 30 25 1719140000 SKMU PG21-K SW PG 21 7,00 36 20 1719150000 SKMU PG29-K SW PG 29 7,00 46 20 1719160000 SKMU PG36-K SW PG 36 8,00 60 10 1719170000 SKMU PG42-K SW PG 42 8,00 65 10 1719180000 SKMU PG48-K SW PG 48 8,00 70 5 1719190000 Hinweis Kabeleinf ühr ungen Zubehör - Gegenmuttern

C C.48 1420910000 – 2013/2014 Gegenmuttern - Messing - vernickelt S1 Gewinde Gegenmutter zur Sicherung von Messingverschraubungen und Verschlussstopfen - auch empfohlen für Ex-Anwendungen. Technische Daten Material Messing, vernickelt Hinweis Bestelldaten Typ Gewinde S1 SW VPE Best.-Nr. metrisch SKMU M12 - MS M 12 x 1,5 2,8 14 50 1772360000 SKMU M16 MS M 16 x 1,5 2,8 19 50 1736990000 SKMU M20 MS M 20 x 1,5 3 24 50 1737000000 SKMU M25 MS M 25 x 1,5 3 28 25 1737010000 SKMU M32 MS M 32 x 1,5 4 36 20 1737020000 SKMU M40 MS M 40 x 1,5 4,5 44 10 1737030000 SKMU M50 MS M 50 x 1,5 5 54 5 1737040000 SKMU M63 MS M 63 x 1,5 6 70 5 1737050000 SKMU M75 MS M 75 x 1,5 8 85 5 1737060000 PG SKMU PG7-MS PG 7 2,8 15 100 1694070000 SKMU PG9-MS PG 9 2,8 18 100 1694080000 SKMU PG11-MS PG 11 3 21 100 1694090000 SKMU PG13,5-MS PG 13,5 3 23 100 1694100000 SKMU PG16-MS PG 16 3 26 100 1694110000 SKMU PG21-MS PG 21 3,5 32 50 1719200000 SKMU PG29-MS PG 29 4 41 50 1719210000 SKMU PG36-MS PG 36 5 51 50 1719220000 SKMU PG42-MS PG 42 5 60 50 1719230000 SKMU PG48-MS PG 48 5,5 64 50 1719240000 Hinweis Weitere Varianten auf Anfrage Kabeleinf ühr ungen Zubehör - Gegenmuttern

C C.49 1420910000 – 2013/2014 Gegenmuttern - Messing - natur S1 Gewinde Gegenmutter aus unbehandeltem Messing zur Sicherung von Messingverschraubungen und Verschlussstopfen – auch empfohlen für Ex-Anwendungen. Technische Daten Material Messing Hinweis Bestelldaten Typ Gewinde S1 SW VPE Best.-Nr. metrisch SKMU M16 MS SC M 16 x 1,5 4 22 50 0930640001 SKMU M20 MS SC M 20 x 1,5 4 24 50 0930640002 SKMU M25 MS SC M 25 x 1,5 4 30 25 0930640003 SKMU M32 MS SC M 32 x 1,5 4 40 20 0930640004 SKMU M40 MS SC M 40 x 1,5 4,5 50 10 0930640005 SKMU M50 MS SC M 50 x 1,5 5 65 5 0930640006 SKMU M63 MS SC M 63 x 1,5 6,5 75 5 0930640007 SKMU M75 MS SC M 75 x 1,5 7 90 5 0930640008 SKMU M80 MS SC M 80 x 1,5 7 90 5 0930640009 SKMU M85 MS SC M 85 x 1,5 7 104,8 5 0930640010 SKMU M90 MS SC M 90 x 1,5 7 104,8 5 0930640011 Hinweis Kabeleinf ühr ungen Zubehör - Gegenmuttern

C C.50 1420910000 – 2013/2014 Gegenmuttern - Messing - EMV S1 S2 Gewinde Gezahnte Gegenmutter zur Sicherung von Messingverschraubungen und Verschlussstopfen speziell ausgestattet mit 6 Schneiden, die die Gegenmutter beim Festziehen mit dem Gehäuse kontaktieren. Technische Daten Material Messing, vernickelt Hinweis Bestelldaten Typ Gewinde S1 SW VPE Best.-Nr. metrisch SKMU EMV M12 M 12 x 1,5 3,6 15 50 1777610000 SKMU EMV M16 M 16 x 1,5 3,6 19 50 1777620000 SKMU EMV M20 M 20 x 1,5 3,6 24 50 1777630000 SKMU EMV M25 M 25 x 1,5 3,6 30 20 1777640000 SKMU EMV M32 M 32 x 1,5 4,1 36 20 1777650000 SKMU EMV M40 M 40 x 1,5 4,6 46 10 1777660000 SKMU EMV M50 M 50 x 1,5 4,6 60 10 1777670000 SKMU EMV M63 M 63 x 1,5 6,6 70 10 1777680000 PG SKMU EMV PG7 PG 7 4,7 15 20 1718900000 SKMU EMV PG9 PG 9 4,7 18 20 1718910000 SKMU EMV PG11 PG 11 4,7 21 20 1718920000 SKMU EMV PG13,5 PG 13,5 4,7 23 10 1718930000 SKMU EMV PG16 PG 16 4,7 26 10 1718940000 SKMU EMV PG21 PG 21 5,2 32 10 1718950000 SKMU EMV PG29 PG 29 5,7 41 15 1718960000 SKMU EMV PG 36 PG 36 4,6 51 1 1777710000 SKMU EMV PG 42 PG 42 4,6 58 1 1777700000 SKMU EMV PG 48 PG 48 5,6 64 1 1777690000 Hinweis Weitere Varianten auf Anfrage Kabeleinf ühr ungen Zubehör - Gegenmuttern

C C.51 1420910000 – 2013/2014 Flachdichtungen - Standard - Polyethylen D1D2 S Flachdichtung zur Erhöhung der Schutzart bei Verschraubungen und Verschlussstopfen - auch als Ersatz für O-Ringe geeignet. Technische Daten Material / Farbe Polyethylen / transparent Temperaturbereich -30 °C...90 °C Hinweis Bestelldaten Typ Gewinde D1 D2 S VPE Best.-Nr. metrisch GWDR M12-PO M 12 x 1,5 16,00 12,00 1,50 50 1777920000 GWDR M16-PO M 16 x 1,5 20,00 16,00 1,50 50 1777930000 GWDR M20-PO M 20 x 1,5 25,00 20,40 2,00 100 1777940000 GWDR M25-PO M 25 x 1,5 30,00 25,00 2,00 50 1777950000 GWDR M32-PO M 32 x 1,5 38,00 32,00 2,00 50 1777960000 GWDR M40-PO M 40 x 1,5 45,00 40,00 2,00 50 1777970000 GWDR M50-PO M 50 x 1,5 56,00 50,00 2,00 50 1777980000 GWDR M63-PO M 63 x 1,5 70,00 63,00 2,00 50 1777990000 PG GWDR PG7-PO PG 7 16,50 12,50 1,60 100 1719440000 GWDR PG9-PO PG 9 19,00 15,20 1,60 100 1719450000 GWDR PG11-PO PG 11 22,50 18,60 1,80 100 1719460000 GWDR PG13,5-PO PG 13,5 25,00 20,40 1,80 100 1719470000 GWDR PG16-PO PG 16 27,00 22,50 1,80 100 1719480000 GWDR PG21-PO PG 21 33,50 28,30 2,20 100 1719490000 GWDR PG29-PO PG 29 43,50 37,00 2,20 50 1719500000 GWDR PG36-PO PG 36 55,00 47,00 2,70 50 1719510000 GWDR PG42-PO PG 42 63,00 54,00 3,20 10 1719520000 GWDR PG48-PO PG 48 69,00 59,30 3,20 5 1719530000 Hinweis Weitere Varianten auf Anfrage Kabeleinf ühr ungen Zubehör - Flachdichtungen

C C.52 1420910000 – 2013/2014 Flachdichtungen - Standard - Neoprene D1 D2 S Flachdichtung zur Erhöhung der Schutzart bei Verschraubungen und Verschlussstopfen - empfohlen für den Einsatz in Ex-Anwendungen. Auch als Ersatz für O-Ringe geeignet. Technische Daten Material / Farbe Neopren / RAL 9005 Temperaturbereich -40 °C...100 °C Hinweis Bestelldaten Typ Gewinde D1 D2 S VPE Best.-Nr. metrisch GWDR M12-NP M 12 x 1,5 18,00 12,00 1,20 50 1913320000 GWDR M16-NP M 16 x 1,5 22,00 16,00 1,20 50 1736230000 GWDR M20-NP M 20 x 1,5 24,00 20,00 1,20 50 1736240000 GWDR M25-NP M 25 x 1,5 30,00 25,00 1,50 50 1736250000 GWDR M32-NP M 32 x 1,5 42,00 32,00 1,50 50 1736260000 GWDR M40-NP M 40 x 1,5 52,00 40,00 1,50 20 1736270000 GWDR M50-NP M 50 x 1,5 63,00 50,00 1,50 20 1736280000 GWDR M63-NP M 63 x 1,5 77,00 63,00 2,00 10 1736290000 PG GWDR PG7-NP PG 7 17,00 11,60 1,20 100 1719540000 GWDR PG9-NP PG 9 21,00 14,00 1,20 100 1719550000 GWDR PG11-NP PG 11 24,00 17,00 1,20 100 1719560000 GWDR PG13,5-NP PG 13,5 27,00 19,50 1,20 100 1719570000 GWDR PG16-NP PG 16 30,00 22,50 1,20 100 1719580000 GWDR PG21-NP PG 21 35,00 28,30 1,50 100 1719590000 GWDR PG29-NP PG 29 45,00 37,00 1,50 50 1719600000 GWDR PG36-NP PG 36 60,00 47,00 1,50 20 1719610000 GWDR PG42-NP PG 42 65,00 54,00 1,50 10 1719620000 GWDR PG48-NP PG 48 71,00 59,30 1,50 5 1719630000 Hinweis Weitere Varianten auf Anfrage Kabeleinf ühr ungen Zubehör - Flachdichtungen

C C.53 1420910000 – 2013/2014 Flachdichtungen - Standard - Nylon D1D2 S Flachdichtung aus Nylon zum großflächigen Abdichten von Kabelverschraubungen an z.B. einem Gehäuse. Technische Daten Material / Farbe Nylon 6 / RAL 3020 Temperaturbereich -40 °C...135 °C Hinweis Bestelldaten Typ Gewinde D1 D2 S VPE Best.-Nr. metrisch KSWN M16 M 16 x 1,5 25,00 16,50 2,00 25 1076630000 KSWN M20 M 20 x 1,5 29,40 20,70 2,00 25 0930730002 KSWN M25 M 25 x 1,5 38,10 25,70 2,00 25 1076640000 KSWN M32 M 32 x 1,5 42,50 32,50 2,00 25 1076650000 KSWN M40 M 40 x 1,5 52,00 40,50 2,00 25 0899780000 KSWN M50 M 50 x 1,5 65,00 50,50 2,00 25 0900660000 KSWN M63 M 63 x 1,5 79,40 63,50 2,00 25 1076660000 KSWN M75 M 75 x 1,5 90,50 75,50 2,00 25 1076670000 Hinweis Kabeleinf ühr ungen Zubehör - Flachdichtungen

C C.54 1420910000 – 2013/2014 Flachdichtungen - Standard - Vulkanfiber D1D2 S Flachdichtung aus Vulkanfiber zum großflächigen Abdichten von Kabelverschraubungen an z.B. einem Gehäuse. Technische Daten Material / Farbe Vulkanfiber / RAL 3011 Temperaturbereich -40 °C...95 °C Hinweis Bestelldaten Typ Gewinde D1 D2 S VPE Best.-Nr. metrisch KSWF M16 M 16 x 1,5 25,00 16,50 2,00 25 1076680000 KSWF M20 M 20 x 1,5 29,40 20,70 2,00 25 0899750000 KSWF M25 M 25 x 1,5 38,10 25,70 2,00 25 0899770000 KSWF M32 M 32 x 1,5 42,50 32,50 2,00 25 1076690000 KSWF M40 M 40 x 1,5 52,00 40,50 2,00 25 1076710000 KSWF M50 M 50 x 1,5 65,00 50,50 2,00 25 1076720000 KSWF M63 M 63 x 1,5 79,40 63,50 2,00 25 1076730000 KSWF M75 M 75 x 1,5 90,50 75,50 2,00 25 1076740000 KSWF M90 M 90 x 1,5 114,30 90,50 2,00 25 1192820000 Hinweis Kabeleinf ühr ungen Zubehör - Flachdichtungen

C C.55 1420910000 – 2013/2014 Zubehör - Erdungsringe - Messing - vernickelt C Ø D2 Ø D1 A B Ø Gewinde Erdungsringe kommen besonders dann zum Einsatz, wenn der Schirm eines Kabels auf die Verschraubung gezogen wird und diese mit den anderen Verschraubungen eines Gehäuses auf gleichem Potential liegen soll. Technische Daten Material Messing, vernickelt Hinweis Bestelldaten Typ Gewinde A B C D1 D2 VPE Best.-Nr. metrisch EA-RING MS/M 16 M 16 x 1,5 48,75 30,00 13,00 24,50 6,75 20 1736480000 EA-RING MS/M 20 M 20 x 1,5 53,8 33,00 13,00 28,60 7,00 20 1736490000 EA-RING MS/M 25 M 25 x 1,5 61,5 36,00 17,00 34,00 10,50 20 1736500000 EA-RING MS/M 32 M 32 x 1,5 73 41,00 22,00 42,00 12,20 20 1736510000 EA-RING MS/M 40 M 40 x 1,5 86,5 44,50 30,00 54,00 13,50 10 1736520000 EA-RING MS/M 50 M 50 x 1,5 111,5 58,00 40,00 67,00 13,50 10 1736530000 EA-RING MS/M 63 M 63 x 1,5 125,5 67,00 40,00 77,00 13,50 10 1736540000 EA-RING MS/M 75 M 75 x 1,5 137,5 73,00 40,00 89,00 13,50 10 1736550000 Hinweis Weitere Varianten auf Anfrage Kabeleinf ühr ungen Zubehör - Erdungsringe

C C.56 1420910000 – 2013/2014 Zubehör - Erdungsringe - Messing - natur C Ø D2 Ø D1 A B Ø Gewinde Erdungsringe kommen besonders dann zum Einsatz, wenn der Schirm eines Kabels auf die Verschraubung gezogen wird und diese mit den anderen Verschraubungen eines Gehäuses auf gleichem Potential liegen soll. Technische Daten Material Messing Hinweis Bestelldaten Typ Gewinde A B C D1 D2 VPE Best.-Nr. metrisch EA-RING MS/M16 SC M 16 x 1,5 50,8 31,80 12,80 16,30 6,90 20 0930710001 EA-RING MS/M20 SC M 20 x 1,5 54 33,00 12,80 21,80 6,90 20 0930710002 EA-RING MS/M25 SC M 25 x 1,5 60,2 36,50 12,80 27,30 6,90 20 0930710003 EA-RING MS/M32 SC M 32 x 1,5 74,6 42,50 22,30 33,80 11,80 20 0930710004 EA-RING MS/M40 SC M 40 x 1,5 86,7 45,50 31,70 42,70 13,50 10 0930710005 EA-RING MS/M50 SC M 50 x 1,5 111 58,10 41,30 50,70 13,50 10 0930710006 EA-RING MS/M63 SC M 63 x 1,5 128,7 66,80 41,30 63,50 13,50 10 0930710007 EA-RING MS/M75 SC M 75 x 1,5 141,3 73,00 41,30 76,30 13,50 10 0930710008 Hinweis Weitere Varianten auf Anfrage Kabeleinf ühr ungen Zubehör - Erdungsringe

C C.57 1420910000 – 2013/2014 Zubehör - Schutzhauben - PVC A B S D1 Die Schutzhauben dienen als Schutz einer Kabelverschraubung - sowohl vor als auch nach der Installation - vor äußeren Umwelteinflüssen. Technische Daten Material / Farbe PVC / RAL 9005 Temperaturbereich -25 °C...70 °C Härte [Shore A] 65 Hinweis Bestelldaten Typ A B D1 S VPE Best.-Nr. metrisch KSP L24 120 70,00 25,00 1,50 10 1736570000 KSP L30 110 55,00 30,00 1,50 10 1736580000 KSP L38 160 60,00 37,00 1,50 10 1736590000 KSP L46 160 60,00 46,00 1,50 10 1736600000 KSP L55 160 60,00 55,00 1,50 10 1736610000 KSP L65 210 70,00 65,00 1,50 10 1736620000 KSP L80 240 90,00 80,00 1,50 10 1736630000 KSP L90 240 90,00 90,00 1,50 10 1736640000 KSP EL30 127,5 75,00 30,00 1,50 10 1736670000 KSP EL38 168 80,00 38,00 1,50 10 1736680000 KSP EL46 198 95,00 46,00 1,50 10 1076750000 KSP EL55 210 105,00 55,00 1,50 10 1076760000 KSP EL65 250 115,00 65,00 1,50 10 1076770000 KSP EL80 270 115,00 80,00 2,00 10 1076780000 KSP EL90 285 120,00 90,00 2,00 10 1076790000 Hinweis Diese Schutzhauben sind speziell für die Verschraubungsreihen Klippon ®  KDSU und Klippon ®  KUB ausgelegt. Kabeleinf ühr ungen Zubehör - Schutzhauben

C C.58 1420910000 – 2013/2014 Zubehör - Schutzhauben - Silikon D1 S B A Die Schutzhauben dienen als Schutz einer Kabelverschraubung - sowohl vor als auch nach der Installation - vor äußeren Umwelteinflüssen. Technische Daten Material / Farbe Silikon / RAL 5015 Temperaturbereich -60 °C...200 °C Härte [IRHD] 65 Hinweis Bestelldaten Typ A B D1 S VPE Best.-Nr. metrisch KSP L24 S 80 60,00 25,00 1,50 10 0930700001 KSP L30 S 80 60,00 30,00 1,50 10 0930700002 KSP L38 S 85 65,00 37,00 1,50 10 0930700003 KSP L46 S 95 70,00 46,00 1,50 10 0930700004 KSP L55 S 95 70,00 55,00 1,50 10 0930700005 KSP L65 S 110 80,00 65,00 1,50 10 0930700006 KSP L80 S 120 90,00 80,00 1,50 10 0930700007 KSP L90 S 140 110,00 90,00 1,50 10 0930700008 KSP L 104 S 160 130,00 104,00 1,50 10 1193940000 KSP L114 S 180 150,00 114,00 1,50 10 1192790000 Hinweis Kabeleinf ühr ungen Zubehör - Schutzhauben

C C.59 1420910000 – 2013/2014 Zubehör - Unterlegscheiben - Gezahnt, Edelstahl D2 D1 Gezahnte Unterlegscheibe aus Edelstahl zum Lockerungsschutz von montierten Kabelverschraubungen. Technische Daten Material Edelstahl 1.4404 (316 L) Hinweis Bestelldaten Typ Gewinde D1 D2 VPE Best.-Nr. metrisch SZS M16 M 16 x 1,5 25,50 17,30 50 1736300000 SZS M20 M 20 x 1,5 32,40 21,30 10 1736310000 SZS M25 M 25 x 1,5 37,40 25,30 10 1736320000 SZS M32 M 32 x 1,5 48,00 33,00 20 1736330000 SZS M40 M 40 x 1,5 60,00 41,00 5 1736340000 SZS M50 M 50 x 1,5 71,00 51,00 5 1736350000 SZS M63 M 63 x 1,5 87,00 64,00 5 1736360000 Hinweis Kabeleinf ühr ungen Zubehör - Unterlegscheiben

C C.60 1420910000 – 2013/2014 Verschlussstopfen - Kunststoff L L1 Gewinde ø Kunststoffverschlussstopfen mit Schlitz zum Verschließen überzähliger Gewindebohrungen und gleichzeitiger Sicherstellung der IP-Schutzart. Technische Daten Material / Farbe Polyamid 6 (PA6 - GF30) / RAL 7035 Temperaturbereich -40 °C...100 °C Schutzart IP 54 Brennbarkeitsklasse V-2 Hinweis Dichtring optional Bestelldaten Typ Gewinde L L1 Kopf-Ø VPE Best.-Nr. metrisch VP M12 K54 M 12 x 1,5 5,5 6 15,00 100 1776930000 VP M16 K54 M 16 x 1,5 5,5 7 20,00 100 1776920000 VP M20 K54 M 20 x 1,5 6,5 7 24,00 100 1776910000 VP M25 K54 M 25 x 1,5 7 10 30,00 100 1776900000 VP M32 K54 M 32 x 1,5 7 11 37,00 100 1776940000 VP M40 K54 M 40 x 1,5 7 13 46,00 50 1776950000 VP M50 K54 M 50 x 1,5 8,5 14 56,00 25 1776960000 VP M63 K54 M 63 x 1,5 8,5 15 69,50 50 1776970000 PG VP 7-K54 PG 7 8 6 15,00 50 1719250000 VP 9-K54 PG 9 9,5 5 19,00 100 0294760000 VP 11-K54 PG 11 10 6,5 22,00 100 0294860000 VP 13,5-K54 PG 13,5 10 5 25,00 100 0294960000 VP 16-K54 PG 16 10 5 27,00 100 0295060000 VP 21-K54 PG 21 12 8 33,00 100 0295160000 VP 29-K54 PG 29 11,5 8 44,00 50 0501160000 VP 36-K54 PG 36 14 10 55,00 25 0501260000 VP 42-K54 PG 42 14 10 62,00 10 0501360000 VP 48-K54 PG 48 16 12 69,00 5 1719260000 Hinweis Weitere Varianten auf Anfrage. Die Verschlussstopfen sind „handfest“ mit dem Schraubdreher anzuziehen. Kabeleinf ühr ungen Verschlussstopfen

C C.61 1420910000 – 2013/2014 Verschlussstopfen - Messing - vernickelt Gewinde ø L L1 Messingverschlussstopfen mit Schlitz zum Verschließen überzähliger Gewindebohrungen und gleichzeitiger Sicherstellung der IP-Schutzart. Technische Daten Material Messing, vernickelt O-Ring NBR Temperaturbereich -40 °C...100 °C Schutzart IP 68 Hinweis Bestelldaten Typ Gewinde L L1 Kopf-Ø VPE Best.-Nr. metrisch VP M12-MS65 M 12 x 1,5 5 5 14,00 100 1777720000 VP M16-MS65 M 16 x 1,5 8 5 18,00 100 1777730000 VP M20-MS65 M 20 x 1,5 9,5 6,5 22,00 100 1777740000 VP M25-MS65 M 25 x 1,5 11 7 28,00 100 1777750000 VP M32-MS65 M 32 x 1,5 12 8 35,00 50 1777760000 VP M40-MS65 M 40 x 1,5 13 8 44,00 50 1777770000 VP M50-MS65 M 50 x 1,5 15 9 54,00 25 1777780000 VP M63-MS65 M 63 x 1,5 16 10 67,00 10 1777790000 PG VP 7-MS65 PG 7 7,5 5 15,00 100 0521600000 VP 9-MS65 PG 9 8 5 18,00 100 0294700000 VP 11-MS65 PG 11 8 5 22,00 100 0294800000 VP 13,5-MS65 PG 13,5 9 6 24,00 100 0294900000 VP 16-MS65 PG 16 9 6 26,00 100 0295000000 VP 21-MS65 PG 21 10 6 32,00 100 0295100000 VP 29-MS65 PG 29 12 8 40,00 50 0501100000 VP 36-MS65 PG 36 15 9 50,00 25 0501200000 VP 42-MS65 PG 42 16 10 57,00 10 0501300000 VP 48-MS65 PG 48 16 10 64,00 5 1719270000 Hinweis Weitere Varianten auf Anfrage. Die Verschlussstopfen sind „handfest“ mit dem Schraubdreher anzuziehen. Kabeleinf ühr ungen Verschlussstopfen

C C.62 1420910000 – 2013/2014 Verschlussstopfen - Kunststoff - Ex e L L1 Gewinde Verschlussstopfen mit Schlitz zum Verschließen überzähliger Gewindebohrungen und gleichzeitiger Sicherstellung der IP-Schutzart - speziell für Ex-Anwendungen Ex e. Technische Daten Material / Farbe Polyamid / RAL 9005 Temperaturbereich -20 °C...80 °C Schutzart IP 66 Schutzart mit GWDR IP 68 Brennbarkeitsklasse nach UL94 V-2 Zulassung II 2 GD, Ex d llC, Ex e II, Ex tD Hinweis Dichtring optional Bestelldaten Typ Gewinde L L1 SW VPE Best.-Nr. metrisch VP M16-EXE SW M 16 x 1,5 19 15 19 50 1737070000 VP M20-EXE SW M 20 x 1,5 19 15 23 50 1737080000 VP M25-EXE SW M 25 x 1,5 20 15 28 100 1737090000 VP M32-EXE SW M 32 x 1,5 20,5 15 36 20 1737100000 VP M40-EXE SW M 40 x 1,5 20,5 15 44 10 1737110000 VP M50-EXE SW M 50 x 1,5 21 15 54 5 1737120000 VP M63-EXE SW M 63 x 1,5 23,5 15 67 5 1737130000 Hinweis Das Anzugsdrehmoment ist der beiliegenden Montageanleitung zu entnehmen. Kabeleinf ühr ungen Verschlussstopfen

C C.63 1420910000 – 2013/2014 Verschlussstopfen - Messing - Ex e, Ex d L1 L Gewinde Verschlussstopfen zum Verschließen überzähliger Gewindebohrungen und gleichzeitiger Sicherstellung der IP-Schutzart - speziell für Ex-Anwendungen Ex e und Ex d. Technische Daten Material Messing, vernickelt O-Ring NBR Temperaturbereich -40 °C...100 °C Schutzart IP 68 Zulassung II 2 GD, Ex d llC, Ex e II, Ex tD Hinweis Bestelldaten Typ Gewinde L L1 SW VPE Best.-Nr. metrisch VP M16 EXE MS M 16 x 1,5 15 12 17 50 1210890000 VP M20 EXE MS M 20 x 1,5 15 12 23 50 1210900000 VP M25 EXE MS M 25 x 1,5 15,5 12 29 25 1210910000 VP M32 EXE MS M 32 x 1,5 16 12 39 10 1210920000 VP M40 EXE MS M 40 x 1,5 19 15 45 10 1210930000 VP M50 EXE MS M 50 x 1,5 20 15 58 5 1210940000 VP M63 EXE MS M 63 x 1,5 26 19 70 5 1210950000 Hinweis Das Anzugsdrehmoment ist der beiliegenden Montageanleitung zu entnehmen. Kabeleinf ühr ungen Verschlussstopfen

C C.64 1420910000 – 2013/2014 Verschlussstopfen - Messing Ex e, Ex d, IP 54 L1 Gewind e L Verschlussstopfen mit Innensechskant. Für den Verschluss von ungenutzten Gewindebohrungen bzw. für den späteren Anschluss von Kabelverschraubungen. Zugelassen für die druckfeste Kapselung Ex d. Technische Daten Material Messing, vernickelt Temperaturbereich -50 °C...180 °C Schutzart IP 54 Zulassung ATEX l M2 ll 2 GD Ex d l/llC Mb Gb Ex tb lllDb IP6X, IECEx Ex d l/llC & Ex e l/llC MbGb Ex tb llC Db IP6X Hinweis Bestelldaten Typ Gewinde L1 VPE Best.-Nr. metrisch KSPA M16 BNI M 16 16 20 0887490000 KSPA M20 BNI M 20 16 20 0886670000 KSPA M25 BNI M 25 16 20 0886680000 KSPA M32 BNI M 32 16 10 0886690000 KSPA M40 BNI M 40 16 10 0886700000 KSPA M50 BNI M 50 16 1 0886710000 KSPA M63 BNI M 63 16 1 1075370000 KSPA M75 BNI M 75 16 1 1075380000 Hinweis Kabeleinf ühr ungen Verschlussstopfen

C C.65 1420910000 – 2013/2014 Verschlussstopfen - Messing und Edelstahl - Ex e, Ex d, IP 66 / IP 68 L1 Gewind e L Pilzförmiger Verschlussstopfen mit Innensechskant. Für den Verschluss von ungenutzten Gewindebohrungen bzw. für den späteren Anschluss von Kabelverschraubungen. In den Materialien Messing und Edelstahl verfügbar. Zugelassen für die druckfeste Kapselung Ex d und erhöhte Sicherheit Ex e. Technische Daten O-Ring NBR Temperaturbereich -30 °C...100 °C Schutzart IP 66, IP 68 Zulassung ATEX l M2 ll 2 GD Ex dl/llC Mb Gb Ex e l/llC Mb Gb Ex tb lllC Db IP6X, IECEx Ex d l/llC & Ex e l/llC MbGb Ex tb llC Db IP6X Hinweis Bestelldaten Typ Gewinde L L1 VPE Best.-Nr. Edelstahl KSPM M16 SSC M 16 21,5 16 20 0887500000 KSPM M20 SSC M 20 21,5 16 20 0886720000 KSPM M25 SSC M 25 21,5 16 20 0886730000 KSPM M32 SSC M 32 21,5 16 10 0886740000 KSPM M40 SSC M 40 21,5 16 10 0886750000 KSPM M50 SSC M 50 21,5 16 1 1075510000 KSPM M63 SSC M 63 21,5 16 1 1075520000 KSPM M75 SSC M 75 21,5 16 1 1075530000 Messing KSPM M16 BSC M 16 21,5 16 20 0887480000 KSPM M20 BSC M 20 21,5 16 20 0885410000 KSPM M25 BSC M 25 21,5 16 20 0885420000 KSPM M32 BSC M 32 21,5 16 10 0885430000 KSPM M40 BSC M 40 21,5 16 10 0885440000 KSPM M50 BSC M 50 21,5 16 1 0885450000 KSPM M63 BSC M 63 21,5 16 1 1075480000 KSPM M75 BSC M 75 21,5 16 1 1075490000 Hinweis Kabeleinf ühr ungen Verschlussstopfen

C C.66 1420910000 – 2013/2014 Verschlussstopfen - Kunststoff - Ex e, IP 66 L1 Gewind e L Verschlussstopfen mit Innensechskant aus glasfaserverstärktem Nylon. Für den Verschluss von ungenutzten Gewindebohrungen bzw. für den späteren Anschluss von Kabelverschraubungen – auch empfohlen für Ex-Anwendungen. Technische Daten Material Nylon O-Ring NBR Temperaturbereich -20 °C...40 °C Schutzart IP 66 Zulassung II 2 GD, Ex e llC Gb, Ex tb lllC Db, IP6X Hinweis Bestelldaten Typ Gewinde L L1 VPE Best.-Nr. metrisch KSPM M16 PL M 16 x 1,5 21,5 16 20 1209890000 KSPM M20 PL M 20 x 1,5 21,5 16 20 1209910000 KSPM M25 PL M 25 x 1,5 21,5 16 20 1209920000 KSPM M32 PL M 32 x 1,5 21,5 16 10 1209930000 KSPM M40 PL M 40 x 1,5 21,5 16 10 1209940000 KSPM M50 PL M 50 x 1,5 21,5 16 1 1209950000 Hinweis Kabeleinf ühr ungen Verschlussstopfen

C C.67 1420910000 – 2013/2014 Adaptoren mit NPT-Außengewinde Technische Daten Material Messing, vernickelt Temperaturbereich -40 °C...100 °C Schutzart IP 54 Zulassung II 2 GD, Ex d llC, Ex e II, Ex tD QTY. = 1 Adaptoren dienen als Verbindungsstück zwischen Gewindebohrung und Kabelverschraubung mit unterschiedlichen Gewindegrößen und -arten. Bestelldaten Außengewinde 1/2“ NPT 3/4“ NPT 1“ NPT 1 1/4“ NPT 1 1/2“ NPT 2“ NPT 2 1/2“ NPT 3“ NPT Innengewinde Best.-Nr. Best.-Nr. Best.-Nr. Best.-Nr. Best.-Nr. Best.-Nr. Best.-Nr. Best.-Nr. M16 1737490000 1737440000 1737430000 1737420000 M20 1737650000 1737640000 1737630000 1737600000 1737590000 1737580000 M25 1737810000 1737800000 1737790000 1737760000 1737750000 1737740000 M32 1737950000 1737910000 1737900000 1737890000 M40 1738070000 1738040000 1738030000 1738020000 M50 1738150000 1738140000 1738130000 M63 1738240000 1738230000 1738220000 M75 1738310000 1738300000 1738290000 1/2“ NPT 1738410000 1738400000 1738390000 1738380000 1738370000 1738360000 1738350000 1738340000 3/4“ NPT 1738570000 1738560000 1738550000 1738540000 1738530000 1738520000 1738510000 1738500000 1“ NPT 1738700000 1738690000 1738680000 1738670000 1738660000 1738650000 1 1/4“ NPT 1738820000 1738810000 1738800000 1738790000 1738780000 1738770000 1 1/2“ NPT 1738920000 1738910000 1738900000 1738890000 1738880000 2“ NPT 1738990000 1738980000 1738970000 2 1/2“ NPT 1739060000 1739050000 1739040000 3“ NPT 1739100000 1739090000 Hinweis VPE = 1 Kabeleinf ühr ungen Adaptoren

C C.68 1420910000 – 2013/2014 Adaptoren mit metrischen Außengewinde Technische Daten Material Messing, vernickelt Temperaturbereich -40 °C...100 °C Schutzart IP 54 Zulassung II 2 GD, Ex d llC, Ex e II, Ex tD QTY. = 1 Adaptoren dienen als Verbindungsstück zwischen Gewindebohrung und Kabelverschraubung mit unterschiedlichen Gewindegrößen und -arten. Bestelldaten Außengewinde M 16 x 1,5 M 20 x 1,5 M 25 x 1,5 M 32 x 1,5 M 40 x 1,5 M 50 x 1,5 M 63 x 1,5 M 75 x 1,5 Innengewinde Best.-Nr. Best.-Nr. Best.-Nr. Best.-Nr. Best.-Nr. Best.-Nr. Best.-Nr. Best.-Nr. M16 1737560000 1737550000 1737540000 1737530000 1737520000 1737510000 1737500000 M20 1737730000 1737720000 1737710000 1737700000 1737690000 1737680000 1737670000 1737660000 M25 1737880000 1737860000 1737850000 1737840000 1737830000 1737820000 M32 1738010000 1737990000 1737980000 1737970000 1737960000 M40 1738120000 1738110000 1738100000 1738090000 1738080000 M50 1738210000 1738190000 1738180000 M75 1738280000 1738330000 1738260000 1/2“ NPT 1738480000 1738460000 1738450000 1738440000 1738430000 1738420000 3/4“ NPT 1738640000 1738630000 1738610000 1738600000 1738590000 1738580000 1“ NPT 1738760000 1738750000 1738740000 1738730000 1738720000 1738710000 1 1/4“ NPT 1738870000 1738850000 1738840000 1738830000 1 1/2“ NPT 1738940000 1738930000 2“ NPT 1739010000 2 1/2“ NPT 1739080000 1739070000 3“ NPT 1739110000 Hinweis VPE = 1 Kabeleinf ühr ungen Adaptoren

C C.69 1420910000 – 2013/2014 Druckausgleichselemente - Kunststoff - DAE L1 L SW Das Druckausgleichselement DAE empfiehlt sich für eine gute Be- und Entlüftung des Gehäuses, und gegen die Bildung von Kondenswasser - und das unter Erhalt der hohen Schutzklasse IP 69k. Die Membran ist wasser- und ölabweisend. Technische Daten Material / Farbe Polyamid 6 / RAL 9005 O-Ring NBR Temperaturbereich -40 °C...105 °C Schutzart IP 66, IP 68, IP 69K Luftdurchsatz 0,8 l/min bei 0,1 bar ΔP, bis 7,6 l/min bei 1bar ΔP Wassereintrittspunkt 1,5 bar Brennbarkeitsklasse nach UL94 V-2 Hinweis Bestelldaten Typ Gewinde L L1 SW VPE Best.-Nr. metrisch DAE M12 PA long M 12 x 1,5 17,4 10 17 10 1868570000 DAE M12 PA short M 12 x 1,5 13,4 6 17 10 1868560000 Hinweis Lichtgraue Variante - RAL 7035 - auf Anfrage Kabeleinf ühr ungen Ausgleichselemente

C C.70 1420910000 – 2013/2014 Druckausgleichselemente - Edelstahl - DAE L1 L SW Das Druckausgleichselement DAE empfiehlt sich für eine gute Be- und Entlüftung des Gehäuses und gegen die Bildung von Kondenswasser - und das unter Erhalt der hohen Schutzklasse IP 69k. Die Membran ist wasser- und ölabweisend. Technische Daten Material Edelstahl O-Ring NBR Temperaturbereich -40 °C...105 °C Schutzart IP 66, IP 68, IP 69K Luftdurchsatz 0,8 l/min bei 0,1 bar ΔP, bis 7,6 l/min bei 1bar ΔP Wassereintrittspunkt 1,5 bar Hinweis Bestelldaten Typ Gewinde L L1 SW VPE Best.-Nr. metrisch DAE M12 SS M 12 x 1,5 21,1 10 17 10 1868550000 Hinweis Kabeleinf ühr ungen Ausgleichselemente

C C.71 1420910000 – 2013/2014 Druckausgleichselemente - BD 1 L L1 Ø SW 1.5 5 Gewind e Gewind e Das Ausgleichselement BD1 dient zur Be- und Entlüftung des Gehäuses und der Vermeidung von Feuchtigkeitsbildung - speziell für Ex-Anwendungen. Technische Daten O-Ring NBR Temperaturbereich -50 °C...85 °C Schutzart IP 66 Filter HDPE-Einsatz Zulassung Ex e II, II 2 GD Hinweis Bestelldaten Typ Gewinde L L1 SW VPE Best.-Nr. metrisch, Messing BD 1 brass M 20 x 1,5 25 10 29 1 3080760000 metrisch, Edelstahl 1.4404 316L BD 1 ss M 20 x 1,5 25 10 29 1 3080770000 Hinweis Kabeleinf ühr ungen Ausgleichselemente

C C.72 1420910000 – 2013/2014 Entwässerungsausgleichselemente - EWS SW Gewinde L L1 Der Entwässerungsstopfen EWS empfiehlt sich  für das Ableiten von Feuchtigkeit aus dem Gehäuse. Dieses Element ist nicht zur Be- und Entlüftung eines Gehäuses geeignet. Technische Daten Material / Farbe Polyamid / RAL 9005 Temperaturbereich -20 °C...40 °C Schutzart IP 54 Brennbarkeitsklasse V-2 Zulassung Ex e II, II 2 GD Hinweis Einbau an der tiefsten Stelle von unten in die Gehäusewand  Minimale Gehäusewandstärke von 4mm ist einzuhalten Bestelldaten Typ Gewinde L L1 SW VPE Best.-Nr. metrisch EWS M 25X1,5 M 25 x 1,5 23 5 30 20 1719740000 Hinweis Kabeleinf ühr ungen Ausgleichselemente

Ausgleichselemente Druckausgleichselemente – Klippon ®  BDX Gewind e SW Gewind e 5 1,5 Ø L L1 Das Ausgleichselement BDX dient zur Be- und Entlüftung des Gehäuses und der Vermeidung von Feuchtigkeitsbildung – speziell für Ex-Anwendungen. ~ r " T Technische Daten Material Edelstahl 1.4404 (316L) oder Messing CuZnPb (CZ121) IP Schutzklasse IP 66 Schlagfestigkeit 20 J Filter Sinterbronze Durchsatz 0,25 Liter pro Stunde Dichtring Silikon-O-Ring Temperaturbereich -60 °C bis +200 °C Beschichtung natur Drehmoment 10 Nm Hinweis -  Um eine Entwässerung zu ermöglichen ist das Druckausgleichselement an der tiefsten Stelle des Gehäuse, vertikal mit dem Gewinde nach oben ausgerichtet, anzubringen.  - Den Anweisungen im Beipackzettel sind vollständig vor der Installation durchzulesen und einzuhalten. -  Der Wasserdurchsatz wurde anhand eines mit Wasser gefüllten Leergehäuses (keine druck- oder wärmebildenden Einbaukomponenten) ermittelt. Der Wasserdurchsatz kann aufgrund von Betriebsparametern und umgebenden Umwelteinflüssen abweichen.  Bestelldaten Typ Material Gewinde L/L1 SW Durchmesser Ø   Best.-Nr. KLIPPON BDX M20 B Messing M20 x 1.5 22/10 27 26,2 1292540000 KLIPPON BDX M20 S Edelstahl M20 x 1.5 22/10 27 26,2 1292530000 KLIPPON BDX M20X15 S Edelstahl M20 x 1.5 27/15 27 26,2 1344630000 Hinweis Angaben in mm C Kabeleinf ühr ungen C.73 1420910000 – 2013/2014

C Kabeleinf ühr ungen C.74 1420910000 – 2013/2014
