JACKPAC® (IP 67)

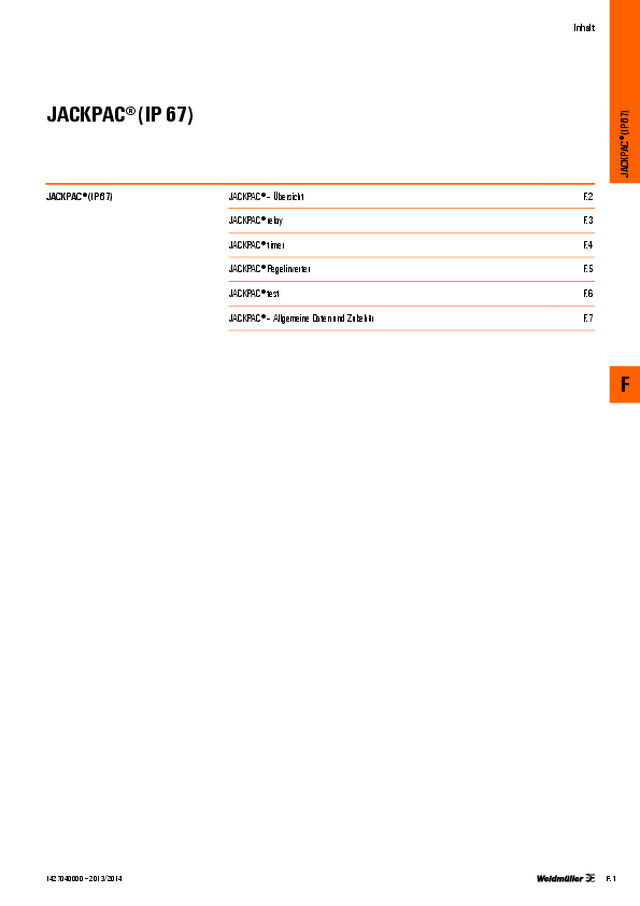

Inhalt JACKPAC ®  (IP 67) JACKPAC ®  (IP 67)  JACKPAC ®  – Übersicht  F.2 JACKPAC ®  relay  F.3 JACKPAC ®  timer  F.4 JACKPAC ®  Pegelinverter  F.5 JACKPAC ®  test  F.6 JACKPAC ®  – Allgemeine Daten und Zubehör   F.7 JAC KP AC ®  (IP 67) F.1 F 1427040000 – 2013/2014

JACKPAC ®  – Übersicht Das Konzept Die IP 20-Lösung Bisher werden sämtliche Aufgaben der  Signalkonditionierung von Modulen in IP 20-Ausführung  übernommen. Diese müssen zu ihrem Schutz in einen  zentralen Schaltschrank eingebaut werden. In der modernen Automatisierungstechnik werden allerdings   verstärkt dezentrale Lösungen ohne voluminöse  Schaltschränke gesucht. Über leistungsstarke Feldbussysteme können Signale  zwar  weitestgehend geschützt zu den Anlagen geführt  werden,  jedoch bleibt in allen Fällen die Verbindungsleitung  zwischen den Unterverteilern und den Sensoren/Aktoren  anfällig gegen über Störeinflüssen aus der Umgebung. Nach wie vor beeinflussen hier Überspannungen und   Erdschleifen die Messsignale, Sensorimpulse werden von  Störimpulsen überlagert und es werden Fehlfunktionen   ausgelöst.  Die Folge ist der Einsatz von Verteilergehäusen für  die Signalkonditionierung durch IP 20-Module wie im  Schaltschrank oder kostenintensive Speziallösungen (z.B.  Sensor-Aktor-Verteiler mit integrierter Signalkonditionierung  für möglichst viele  Funktionalitäten, auch wenn diese nicht  benötigt werden). Die JACKPAC ® -Lösung Mit der neuen M12-Signalbox  JACKPAC ®  in der hohen  Schutz-art IP 67 liefert Weidmüller nun ein modulares und  flexibles  Konzept, das die Signalkonditionierung in der  Industrieumgebung ermöglicht. Ohne zusätzliches Gehäuse  können die  Module direkt an der Maschine, der Produktions-  bzw. Förder anlage oder im Prozess eingesetzt werden.  Der weltweit normierte M12-Steckverbinder ermöglicht eine   Einbindung von  JACKPAC ®  an jeder Stelle der Sensor- AktorVerkabelung. Durch die festgelegte PIN-Belegung ist er  einfach zu installieren und verpolungssicher. Diese Flexibilität macht sich besonders bei nötigen  Änderungen oder einer Modernisierung von Anlagen  bezahlt, da keine  zusätzlichen Gehäuse und Verkabelungen  nötig werden. Durch die hohe Schutzart IP 67 und den flexiblen  Einsatz   ermöglicht  JACKPAC ®  innovative  Automatisierungskonzepte mit dezentralem Ansatz –  ohne voluminöse Schaltschränke oder Kleinverteiler – für  durchgängig transparente, effiziente und kostengünstige  Anlagen. Anlage Sensor-Aktor- Verteiler Sensoren Aktoren •  Einfachste „Plug and Play“ Montage •  Universell und flexibel einsetzbar   •  Keine zusätzlichen Gehäuse nötig •  Zeit und Kosten sparend •   Prädestiniert für dezentrale Konzepte und  Modernisierungen (Retro-Fitting) JAC KP AC ®  (IP 67) F.2 F 1427040000 – 2013/2014

F F.3 1427040000 – 2013/2014 Schaltverstärker •  Schaltverstärker werden einfach in die Schaltleitung des  Aktors eingebaut •  Es können z.B. Schaltausgänge mit 24 V DC / 0,5 A auf  24 V DC / 2 A verstärkt werden •  Optional mit galvanischer Trennung zur Isolation  zwischen dem Eingangs- und Ausgangskreis, verhindert Rückwirkung auf Schaltausgang •  Schaltspannungszuführung am Ausgang über T-Verteiler Technische Daten Eingang NennsteuerspannungNennstrom DCNennleistungAnsprech-/Abfallspann. DC-SpuleAnzugs-/Rückfallstrom DC-SpuleFreilaufdiode Ausgang max. Schaltleistungmin. SchaltleistungKontaktmaterialMechanische Lebensdauermax. Schaltfrequenz bei NennlastAnsprechzeit / Rückfallzeit Isolationskoordinaten (EN 50178) BemessungsspannungÜberspannungskategorieVerschmutzungsgrad Allgemeine Daten Umgebungstemperatur (Betrieb)LagertemperaturLeiter-AnschlusstechnikZulassungen Maße Klemmbereich (Nenn- / min. / max.) mm² Länge x Breite x Höhe mm Hinweis Bestelldaten Hinweis Zubehör Hinweis JPR 24 V DC 1CO M12 Ohne Trennung IN OUT PE PE INPUT NO 0 V DC 0 V DC NC +24 V DC +24 V DC 1 1 2 2 3 3 4 4 5 5 24 V DC ±20 %8 mA200 mW16,8 V / 1,2 V5 mA / 1 mA 24 V / 2 A100 mA / 5 V, 10 V / 10 mA, 24 V / 1 mAAgSnO10 x 10 6  Schaltungen 0,1 Hzca. 5 ms 300III2 -25 °C...+70 °C-25 °C...+70 °CM12 Stecker / Buchse A-codiertcULus 83 / 36 / 14,4 Angaben für TU = 20 °C Typ VPE Best.-Nr. JPR 24VDC 1CO M12 1 8771420000 Halteklammer JP CLIP M: 8778490000 JPR 24 V DC ISO 1CO M12 Mit galvanischer Trennung IN OUT 4  4 INPUT NO 3  3 0 V DC 2  2 NC 1  1 +24 V DC CO 5  5 24 V DC ±20 %8 mA200 mW16,8 V / 1,2 V5 mA / 1 mA 24 V / 2 A100 mA / 5 V, 10 V / 10 mA, 24 V / 1 mAAgSnO10 x 10 6  Schaltungen 0,1 Hzca. 5 ms 300III2 -25 °C...+70 °C-25 °C...+70 °CM12 Stecker / Buchse A-codiertcULus 83 / 36 / 14,4 Angaben für TU = 20 °C Typ VPE Best.-Nr. JPR 24VDC ISO 1CO M12 1 8771430000 Halteklammer JP CLIP M: 8778490000 JAC KP AC ®  (IP 67) JACKPAC ®  relay

F F.4 1427040000 – 2013/2014 Zeitrelais Impulsverlängerer werden einfach in die Leitungzwischen Sensor und der Eingabe-Baugruppegeschaltet und verlängern Impulse von min. 1 msauf 50, bzw. 100 ms. So können auch kurzeSensorsignale sicher durch die Steuerung erkanntund ausgewertet werden. Technische Daten Eingang NennsteuerspannungNennstrom DCAusschaltverzögerung Ausgang Schaltspannung DC, max.max. Schaltstrom Isolationskoordinaten (EN 50178) BemessungsspannungStehstoßspannungÜberspannungskategorieVerschmutzungsgrad Allgemeine Daten Umgebungstemperatur (Betrieb)LagertemperaturLeiter-AnschlusstechnikZulassungen Maße Klemmbereich (Nenn- / min. / max.) mm² Länge x Breite x Höhe mm Hinweis Bestelldaten Hinweis Zubehör Hinweis JPTA 50 MS 24VDC PNP M12 Impulsverlängerer 50 ms IN OUT 4 4 Signal Signal 3 3 0 V DC 0 V DC 2 2 1 1 +24 V DC t t t v 18...24...30 V DC3,5...7,0...10,0 mA50 ms 30 V400 mA 32 V330 VI2 0 °C...+60 °C-20 °C...+85 °CM12 Stecker / Buchse A-codiertCE; cULus  / 36 / 14,4 Typ VPE Best.-Nr. JPTA 50MS 24VDC PNP M12 1 8771440000 Halteklammer JP CLIP M: 8778490000 JPTA 100 ms 24VDC PNP M12 Impulsverlängerer 100 ms IN OUT 4 4 Signal Signal 3 3 0 V DC 0 V DC 2 2 1 1 +24 V DC t t t v 18...24...30 V DC3,5...7,0...10,0 mA100 ms 30 V400 mA 32 V330 VI2 0 °C...+60 °C-20 °C...+85 °CM12 Stecker / Buchse A-codiertCE; cULus  / 36 / 14,4 Typ VPE Best.-Nr. JPTA100MS 24VDC PNP M12 1 8836630000 Halteklammer JP CLIP M: 8778490000 JAC KP AC ®  (IP 67) JACKPAC ®  timer

F F.5 1427040000 – 2013/2014 Pegelinverter Die Pegelinverter wandeln Sensorsignale von PNPnach NPN bzw. NPN nach PNP um. Dadurchlassen sich, speziell für den asiatischen undnordamerikanischen Raum, die aufwendigeAnpassung von vorhandenen Schaltkreisenersparen und die vorhandenen Eingänge an E/A-Karten optimal nutzen. Technische Daten Eingang SensorNennsteuerspannungSpeisestrom für SensorKontaktausführung Ausgang Solid-State TypNennschaltspannungNennschaltstromSpannungsfall bei max. Last Isolationskoordinaten (EN 50178) BemessungsspannungStehstoßspannungÜberspannungskategorieVerschmutzungsgrad Allgemeine Daten Umgebungstemperatur (Betrieb)LagertemperaturLeiter-AnschlusstechnikZulassungen Maße Klemmbereich (Nenn- / min. / max.) mm² Länge x Breite x Höhe mm Hinweis Bestelldaten Hinweis Zubehör Hinweis JPP NPN PNP 24 V DC NPN PNP NPN PNP + - +24 V DC 0 V DC +24 V DC 0 V DC IN OUT Signal Signal 1 2 3 4 5 1 2 3 4 5 2-/ 3-Leiter Sensor NPN-Typ18...24...30 V DC 200 mASchließer Solid State Relais18...30 V DC400 mA≤ 1 V 32 V I2 0 °C...+60 °C-20 °C...+85 °CM12 Stecker / Buchse A-codiertcULus 83 / 36 / 14,4 Typ VPE Best.-Nr. JPP NPN PNP 24VDC 1 8852350000 Halteklammer JP CLIP M: 8778490000 JPP PNP NPN 24 V DC PNP NPN PNP NPN + - +24 V DC 0 V DC +24 V DC 0 V DC IN OUT Signal Signal 1 2 3 4 5 1 2 3 4 5 2-/ 3-Leiter Sensor PNP-Typ18...24...30 V DC 200 mASchließer Solid State Relais18...30 V DC400 mA 32 V I2 0 °C...+60 °C-20 °C...+85 °CM12 Stecker / Buchse A-codiertCE; cULus 83 / 36 / 14,4 Typ VPE Best.-Nr. JPP PNP NPN 24VDC 1 8857030000 Halteklammer JP CLIP M: 8778490000 JAC KP AC ®  (IP 67) JACKPAC ®  Pegelinverter

F F.6 1427040000 – 2013/2014 Testadapter Der JACKPAC®-Testadapter ermöglicht es nun auf einfachste Weise in das M12-Netzwerk einzugreifen. An jeder beliebigen Stelle kann er integriert werden und über 5 PUSH IN Anschlüsse einem Prüfgerät schnell und problemlos den Zugang ermöglichen. Dabei signalisieren Statusanzeigen den Zustand der zwei Signalkanäle sowie der 24 V DC Hilfsspannung. Technische Daten Eingang NennsteuerspannungNennstrom DCStatusanzeige Ausgang DauerstromLeistung Allgemeine Daten Umgebungstemperatur (Betrieb)LagertemperaturLeiter-AnschlusstechnikZulassungen Maße Klemmbereich (Nenn- / min. / max.) mm² Länge x Breite x Höhe mm Hinweis Bestelldaten Hinweis Zubehör Hinweis JP TEST Mit Statusanzeige 1 1 2 3 4 5 2 3 4 5 1 2 3 4 5 + 24 V 0 V Signal 2 Signal 1 PE 18...24...30 V DC2,2 mA (LED)LED grün 2 A2,2 mA bei 24 V 0 °C...+55 °C-25 °C...+70 °CM12 Stecker / Buchse A-codiertCE 83 / 36 / 14,4 Typ VPE Best.-Nr. JP TEST 1 8794120000 Halteklammer JP CLIP M: 8778490000 JAC KP AC ®  (IP 67) JACKPAC ®  test

JACKPAC ®  – Allgemeine Daten und Zubehör Allgemeine Daten Schutzart IP 67 Gehäusematerial PBT, RAL 7032 (grau) Brennbarkeit V0 nach UL 94 Gewindebuchsen M12, CuZn, vernickelt, A-kodiert Nenndrehmoment 0,8 … 1 Nm Kontaktbelegung (auf Buchse) Pole Belegung 1 +24 V DC 2 Ein-/Ausgang 2 3 0 V DC 4 Ein-/Ausgang 1 5 PE Zubehör Halteklammer Zwillingsstecker Screwty ®  M12 Sensorleitungen Typ VPE Best.-Nr. Edelstahl JP CLIP M 1 8778490000 Typ VPE Best.-Nr. 5-polig SAI-Y-5S PARA M12/M12 1 1783430000 Typ VPE Best.-Nr. Mit Drehmoment SCREWTY M12 DM 1 1900001000 Typ VPE Best.-Nr. 4-polig, Länge 0,3 m SAIL-M12G-M12G-4-0.3U 1 9457150000 4-polig, Länge 0,6 m SAIL-M12G-M12G-4-0.6U 1 9457160000 4-polig, Länge 1,5 m SAIL-M12G-M12G-4-1.5U 1 9457190000 5-polig, Länge 0,3 m SAIL-M12G-M12G-5-0.3U 1 9457340030 5-polig, Länge 0,6 m SAIL-M12G-M12G-5-0.6U 1 9457340060 5-polig, Länge 1,5 m SAIL-M12G-M12G-5-1.5U 1 9457340150 Weiteres Zubehör finden Sie in unserem Katalog „Sensor-Aktor-Interface“. 51 13,8 83 M1 2 M1 2 14,4 36 1 4 2 3 5 JAC KP AC ®  (IP 67) F.7 F 1427040000 – 2013/2014

JAC KP AC ®  (IP 67) F.8 F 1427040000 – 2013/2014
