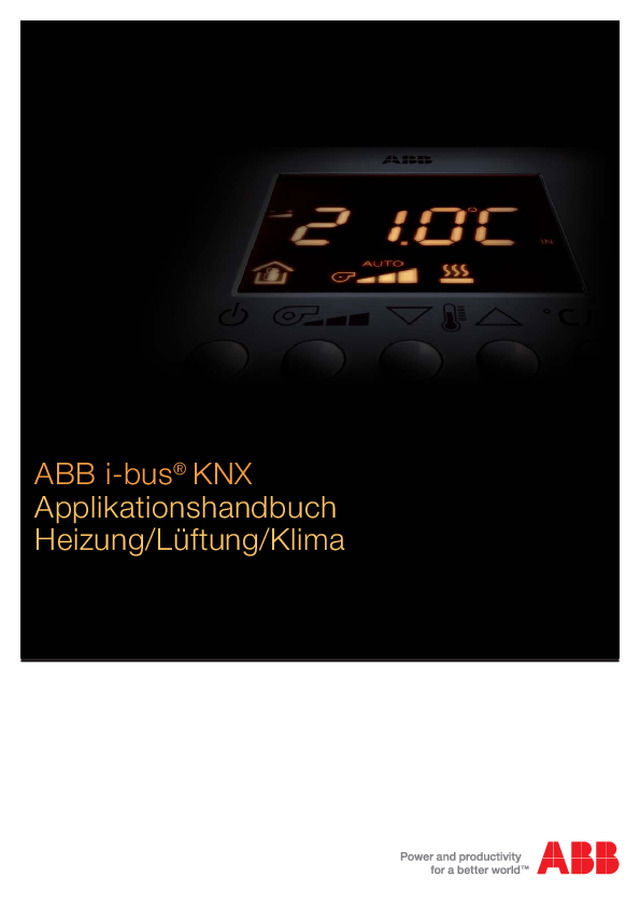

ABB i-bus ® KNX Applikationshandbuch Heizung/Lüftung/Klima

Beispiel Hinweis Tipp Vorteil Nachteil Beschreibung der Symbole: Wichtig

1 Vorwort/Allgemeines ............................................................................................................ 3 1. Einführung 1.1. Auwahl der Geräte und gewünschten Steuerungs- und Sonderfunktionen .................. 4 2. Geräteauswahl 2. 1. Welche Geräte/Anwendungen gibt es in der Praxis in Zusammenhang mit KNX? ...... 6 2.2. Übersicht KNX-Sensoren zur Raumtemperaturregelung ................................................ 7 2.2.1. Raumtemperaturregler (RTR) ohne Display ................................................................... 7 2.2.2. Raumtemperaturregler (RTR) mit Display ..................................................................... 7 2.3. Lösung mit konventionellem Thermostat ......................................................................... 11 3. Übersicht KNX-Aktoren zur Raumtemperaturregelung 3.1. Raumtemperaturregler (RTR) mit elektromotorischem Stellantrieb ............................. 12 3.2. Raumtemperaturregler (RTR) mit elektrothermischem Stellantrieb ............................. 13 3.3. Vor- und Nachteile aller Aktor-Lösungen .......................................................................... 16 3.3.1. Ansteuerung mit elektromotorischen Antrieben ............................................................ 16 3.3.2. Ansteuerung mit Schaltaktor und elektrothermischen Stellantrieb ................................ 17 3.3.3. Ansteuerung mit elektronischem Schaltaktor und elektrothermischen Stellantrieb ....... 18 3.3.4. Ansteuerung mit US/U x.2, elektronischem Relais und elektrothermischen Stellantrieb ................................................................................... 19 3.3.5. Ansteuerung von motorischen Ventilen über 0-10-V-Steuerspannung .......................... 20 3.3.6. Ansteuerung von motorischen Ventilen über einen Wechselkontakt .............................. 21 3.4. Zuordnung der Kommunikationsobjekte zwischen einem Raumtemperaturregler (RTR) und einem Ventilaktor .......................................... 22 4. Gebläsekonvektoren (Fan Coil Units) .................................................................... 23 4.1. Zuordnung der Kommunikationsobjekte zwischen einem Raumtemperaturregler (RTR) und einem Fan Coil Aktor (speziell LFA/S 1.1 und 2.1) ................................................................................................ 27 5. Belüftung 5. 1. Natürliche Belüftung ............................................................................................................ 28 5.2. Mechanische Belüftung ....................................................................................................... 28 5.2.1. Kontinuierliche Drehzahlsteuerung ............................................................................... 28 5.2.2. Stufi ge Drehzahlsteuerung ........................................................................................... 29 Inhaltsverzeichnis

2 6. Steuerungsfunktionen 6. 1. Zeitsteuerung ....................................................................................................................... 31 6.1.1. Wie kann man bei einer Raumtemperaturregelung den Sollwert verändern? ................ 32 6.2. Anwesenheitssteuerung ...................................................................................................... 38 6.2.1. Welche Geräte erfassen die Anwesenheit von Personen? ............................................. 38 7. Sonderfunktionen 7. 1. Temperaturregelung mit Gebläsekonvektoren und Temperatur erfassung unabhängig vom KNX-Raumtemperaturregler (RTR) ....................................................... 42 7.2. Temperaturregelung und Fensterkontakte ....................................................................... 43 7.3. Zusatzstufe HEIZEN bzw. KÜHLEN ...................................................................................... 44 7.4. Kommunikation zwischen elektromotorischen Stellantrieben ST/K 1.1 ....................... 45 7.5. Wartung von Filtern der Gebläsekonvektoren .................................................................. 46 7.6. Ventilspülung ........................................................................................................................ 47 Anhang Checkliste ............................................................................................................................. 48 Inhaltsverzeichnis

3 Vorwort/Allgemeines Allgemeines Die ABB i-bus ® KNX-Systeme bieten in Wohnhäusern, Gewerbebauten und öffentlichen Gebäuden eine attraktive Lösung für höchste Ansprüche. Durch die ABB i-bus ® KNX-Systeme sind Wohn qualität, Komfort und Sicherheit mit Wirtschaftlichkeit und Umweltbewusstsein problemlos zu vereinbaren. Die ABB i-bus ® KNX-Produkte decken das komplette Anwendungsspektrum in Gebäuden ab: von Beleuchtungs- und Jalousiesteuerung bis hin zu Heizung, Lüftung, Energiemanagement, Sicherheit und Überwachung. Diese Anforderungen sind durch den Einsatz von ABB i-bus ® KNX mit möglichst geringem Planungs- und Installationsaufwand kostengerecht möglich. Ebenfalls sind eine fl exible Nutzung der Räume und eine stetige Anpassung an veränderte Bedürfnisse einfach realisierbar. Wichtig zur Realisierung der erhöhten Anforderungen von Gebäudenutzern ist allerdings eine professionelle und detaillierte Planung. Das vorliegende Applikationshandbuch – aus der Praxis für die Praxis – dient der leichteren Planung und Umsetzung eines Projektes. Applikationshandbuch ABB i-bus ® Heizung/Lüftung/Klima Nach einer kurzen Darstellung der möglichen Funktionen im Bereich Heizung/Lüftung/Klima werden zunächst die einsetzbaren Sensoren und Aktoren beschrieben. Ebenfalls wird die Verwendung von Gebläsekonvektoren im Bereich KNX erläutert sowie das Thema Belüftung betrachtet. Die weiteren Kapitel beschäftigen sich mit der zeit- und anwesenheitsabhängigen Temperatursteuerung. Im letzten Kapitel werden verschiedene Sonderfunktionen, z.B. Zusatzstufe Heizen beschrieben. Die Auswahlmöglichkeiten an einzelnen Steuerungsfunktionen und deren Kombinations- möglichkeiten sind sehr umfangreich. Zur einfacheren Projektierung hat sich die Checkliste von ABB bewährt. Eine Kopiervorlage der Checkliste fi nden Sie im Anhang. Das Applikationshandbuch ist für Personen vorgesehen, die bereits ABB i-bus ® KNX-Basiswissen erworben haben (Grundfunktionen, Topologie, Adressierung, …) z.B. bei einer zertifi zierten ABB i-bus ® KNX-Schulung.

4 Einführung 1. Einführung Der überwiegende Einsatz der Heizungs-, Lüftungs- oder Klimasteuerung im Bereich KNX ist die raumorientierte Temperaturregelung oder Einzelraumregelung. Hierbei wird von einem Raumtemperaturregler, durch Erfassung des Istwertes der Raumtemperatur und der Vorga- be eines Sollwertes mit entsprechendem Regelalgorithmus, eine Stellgröße an einen Aktor gesendet. Dieser Aktor steuert ein Heiz- oder Kühlaggregat, was dann die Raumtemperatur verändert. Vorraussetzung ist ein wasserbasiertes Heizungs- und Kühlsystem. Auf dieses zentral gesteu- erte System hat KNX i. d. R. keinen Einfl uss. Bei bestimmten Herstellern existieren jedoch be- reits KNX-basierende Lösungen zur Kommunikation zwischen den einzelnen Räumen und der Zentraleinheit, z.B. Fa. Buderus und Viessmann. Da es sich um herstellerspezifi sche Lösungen handelt, wird in diesem Applikationshandbuch darauf kein Bezug genommen. Das Angebot an Produkten und Lösungen von KNX für HLK-Anwendungen wächst jedoch. In der nächsten Zeit ist hier einiges Neues zu erwarten. Zur optimalen Planung eines Projekts, hat es sich bewährt, wichtige Vorüberlegungen anzustel- len. Dazu gehört die Auswahl der Geräte sowie der Steuerungs- und Sonderfunktionen. 1.1. Auswahl der Geräte und gewünschten Steuerungs- und Sonderfunktionen Die HLK-Steuerung mit ABB i-bus ® zeichnet sich durch eine hohe Flexibilität aus. Dazu gehört auch die große Auswahl an einzelnen Geräten, den Steuerungs- und Sonderfunktionen sowie deren Kombinationsmöglichkeiten.

5 Einführung Folgende Geräte und Funktionen stehen zur Verfügung: Geräteauswahl – Übersicht KNX-Sensoren zur Raumtemperaturregelung – Raumtemperaturregler (RTR) ohne Display – Raumtemperaturregler (RTR) mit Display – Übersicht KNX-Aktoren zur Raumtemperaturregelung – Raumtemperaturregler (RTR) mit elektromotorischem Stellantrieb – Raumtemperaturregler (RTR) mit elektrothermischem Stellantrieb – Gebläsekonvektoren (Fan Coil Units) – Belüftung Steuerungsfunktionen – Zeitsteuerung – Anwesenheitssteuerung Sonderfunktionen – Temperaturregelung mit Gebläsekonvektoren und Temperaturerfassung unabhängig vom KNX-Raumtemperaturregler (RTR) – Temperaturregelung mit Fensterkontakten – Zusatzstufen HEIZEN/KÜHLEN – Kommunikation zwischen elektromotorischen Stellantrieben – Wartung von Filtern der Gebläsekonvektoren – Ventilspülung

6 Geräteauswahl 2. Geräteauswahl 2.1 Welche Geräte/Anwendungen gibt es in der Praxis in Zusammenhang mit KNX? – Es werden sowohl Kühl- als auch Heizfunktionen realisiert. – Zum Einsatz kommen Konvektoren, Fußbodenheizungen, Kühldecken, seltener Elektroheizungen. – Gebläsekonvektoren (Fan Coil Units) sind ebenfalls einsetzbar, zur Ansteuerung nimmt man entweder spezielle Aktoren (FCA/S 1.1M) oder Schaltaktoren mit angepasster Applikation. – Als Raumthermostat dient in der Regel ein KNX-Raumtemperaturregler (alpha nea ® , Busch-triton ® , Busch-priOn ® oder solo ® sowie der Raumtemperaturregler Fan Coil mit Display RDF/A 1.1) Das Controlpanel sowie das Busch-ComfortPanel ® können ebenfalls als RTR eingesetzt werden. Busch-priOn ® und Busch-ComfortPanel ® bieten in Kombination eine weitere Lösung, siehe Kapitel 2.2.2.5. – Als Aktor werden Schaltaktoren und elektronische Aktoren jeweils mit elektro- thermischem Stellantrieb eingesetzt oder direkt elektromotorische Stellantriebe mit KNX-Anschluss. – Eine spezielle Lösung ist die Verwendung der Universalschnittstelle US/U x.2 mit elektronischem Relais und elektrothermischem Stellantrieb. – Sonderlösungen, wie KNX-fähige Heizkessel, Realisierung von übergeordneten Regelfunktionen mit Analogeingang oder -ausgang und separaten Regelbausteinen usw. werden in diesem Kapitel nicht behandelt. Für weitere Informationen siehe Energieoptimiertes Gebäude, Kapitel 4.2.

7 Geräteauswahl 2.2. Übersicht KNX-Sensoren zur Raumtemperaturregelung Für eine Raumtemperaturregelung über KNX-Sensoren stehen Raumtemperaturregler RTR sowie komfortable Panels mit integriertem RTR zur Verfügung. 2.2.1. Raumtemperaturregler (RTR) ohne Display Abb. 1: Raumtemperaturregler ohne Display Die Raumtemperaturregler (RTR) alpha nea ® und Objekt bieten im Prinzip dieselbe Software- funktionalität. Allerdings besitzt der RTR Objekt absichtlich keine Bedienmöglichkeiten wie Betriebsart oder Sollwerteinstellung am Gerät. Daher eignet sich dieser RTR für Projekte, bei denen keine Vor-Ort-Bedienung erwünscht ist, z.B. in Schulen und anderen öffentlichen Gebäuden. 2.2.2. Raumtemperaturregler (RTR) mit Display 2.2.2.1. RTR Busch-triton ® Abb. 2: Busch-triton ® Die RTR Busch-triton ® bieten im Prinzip dieselbe Softwarefunktionalität wie die RTR alpha nea ® und Objekt. TU/W 1.1 Raumtemperaturregler Objekt 6143/10

8 Geräteauswahl 2.2.2.2. RTR solo ® Abb. 3: solo ® Die RTR solo ® TUS/U 1.3. und 2.3. sind in ihrer Funktionalität sehr leistungsfähig und die Software ist vergleichbar mit dem ABB i-bus ® KNX-Gerät RDF/A 1.1, siehe dazu Erläuterung Kapitel 2.2.2.4. Beide RTR solo ® benötigen die neue Generation der Busankoppler Typ BA/U 5.1. 2.2.2.3. RTR Busch-priOn ® Abb. 4: Busch-priOn ® Im Bedienelement Busch-priOn ® mit Display und Drehknopfbedienung ist bereits die Funktion Raumtemperaturregelung in der Software integriert. Mit dem optionalen Temperatursensor in der unteren Abschlussleiste lässt sich so eine Raumtemperaturregelung einfach realisieren. Die Funktionalität des Busch-priOn ® Bedienelements ist sehr leistungsfähig und die Software ist vergleichbar mit dem ABB i-bus ® KNX-Gerät RDF/A 1.1. Allerdings benötigt das Busch-priOn ® Bedienelement die neue Generation der Busankoppler Typ BA/U 5.1. Je nach Zusammenstellung eines Busch-priOn ® Bedienelementes wird auch die Busankopplung BA/U 1.24.1 mit zusätzlicher 24-V-Spannungsversorgung CP/D 24/2.5 verwendet.

9 Geräteauswahl 2.2.2.4. RTR Fan Coil mit Display RDF/A 1.1 Abb. 5: RDF/A 1.1 Der ABB i-bus ® KNX RDF/A 1.1 ist speziell zur Ansteuerung von Gebläsekonvektoren (Fan Coil Units) gedacht, von außen erkennbar durch die Lüftertaste. Grundsätzlich lässt sich dieses Gerät auch über entsprechende Aktoren zum Ansteuern klassischer Ventile verwenden, z.B. zum HEIZEN. Das Gerät stellt den aktuellen Stand der KNX-Raumtemperaturregler dar. Speziell die Software des RDF/A 1.1 bietet einige Vorteile und Erweiterungen gegenüber den anderen Geräten. Die Wichtigsten sind im Folgenden beschrieben. Hardware: • Kein separater Busankoppler notwendig, dadurch einfache Aufputz-Montage und geringere Gerätekosten. • Neutrales Design, Kunststoff weiß und Aluminium, in Kürze auch in Edelstahl, dadurch auch gut mit anderen Schalter-Designs kombinierbar. • Einfache Bedienung durch entsprechende Tasten: EIN/AUS und/oder Umschaltung Standby/Komfort, Temperatur-Sollwert HOCH/RUNTER, Lüfterstufen, Umschaltung Anzeige Celsius/Fahrenheit. • Großes Anzeigedisplay mit umfangreichen Symbolen. Software: • Betriebsarten-Wahlschalter, z.B. Komfort (Comfort), Standby, Nacht (Economy) über 1-Byte- (je Betriebsart ein bestimmter Wert) oder 3 x 1-Bit-Kommunikationsobjekte wie bei den anderen Komponenten. Vorteil des 1-Byte-Kommunikationsobjekts: Direktes Springen zwischen den Betriebs- arten ist möglich. • Raumtemperaturmessung intern im Gerät und zusätzlich extern über separaten Fühler mit Gewichtung beider Messgrößen möglich. • Reine Nebenstellenfunktion ohne aktiven RTR einstellbar, d.h., der RDF/A 1.1 dient nur zur Sollwert- vorgabe, Raumtemperaturmessung und Betriebsartenvorgabe. Interessant bei Verwendung mit Fan Coil Controller FC/S 1.1, siehe Kapitel 4 „Fan Coil Controller FC/S 1.1 mit Busch-triton ® “ . • Ausschließlich KÜHLEN parametrierbar, von Bedeutung bei Einsatz in Regionen, in denen nur Kühlung notwendig ist. • Zusatzstufe HEIZEN und KÜHLEN. • Wahlmöglichkeit: abhängige Sollwerte (wie bei klassischem RTR) oder absolute Sollwerte. • Sommer- und Winterkompensation. Für weitere Informationen siehe Produkt-Handbuch RDF/A 1.1

10 Geräteauswahl 2.2.2.5. Touchdisplays mit integriertem RTR Abb. 6: Touchdisplays mit integriertem RTR Beide Panels sind bezüglich der Funktion Raumtemperaturregleung vergleichbar mit der inte- grierten Reglerfunktionalität des Busch-priOn ® Bedienelementes mit Display. Räume in denen diese Panels installiert sind benötigen keinen zusätzlichen RTR. Lösung Raumtemperaturregelung Taster Busch-priOn ® zusammen mit Busch-ComfortPanel ® Für die Taster Busch-priOn ® ohne Display besteht ebenfalls die Möglichkeit über einen optionalen Temperaturfühler in der unteren Abschlussleiste die Raumtemperatur zu erfassen. Optionale Abschlussleiste mit Temperatursensor Abb. 7: Busch-priOn ® mit integriertem Temperatursensor Für diese Taster Busch-priOn ® ohne Display (1fach und 3fach) ist jedoch keine Software ver- fügbar, die eine Raumtemperaturregelung ermöglicht. Jedoch kann das Busch-ComfortPanel ® bis zu 20 unabhängige Regelkreise softwaremäßig freigeben. Das bedeutet, zusammen mit der dezentralen Temperaturerfassung über die Taster Busch-priOn ® können kostengünstig viele Raumtemperaturregelungen verwirklicht werden, ohne in den Räumen eigenständige Raumtemperaturregler zu installieren. Vor Ort ist die Bedienung und Anzeige natürlich etwas ein geschränkt, die Umschaltung zwischen 2 Sollwerten (Standby und Komfort) über Taster ist aber möglich.

11 Geräteauswahl Raum 1 Raum 2 Raum 3 Raum 4 Raum 5 ... Busch- priOn ® 1fach oder 3fach mit Temperatur- sensor in verschiedenen Räumen Busch- ComfortTouch ® mit Raumtemperaturregler für bis zu 20 Räumen Heating: Cooling: Fan: Party mode on OK 19.0 °C 27.0 °C Temperature 20.4 °C Control State: + + – – – + Internal Temperature Controller Abb. 8: Raumtemperaturregelung verschiedener Räume mit einem Touchdisplay 2.3. Lösung mit konventionellem Thermostat Soll an Stelle eines KNX-Raumtemperaturreglers ein konventioneller Thermostat eingesetzt werden, ist dies über einen Thermostat mit einem Schaltausgang möglich. Eine 2-Punkt- oder PWM-Regelung (Puls-Weiten-Modulation) ist damit realisierbar. Dazu wird der Kontakt des Schaltausgangs über den KNX auf einen Binäreingang gelegt, sodass die Stellgröße im KNX vorhanden ist. Ein Aktor und ein thermischer Stellantrieb steuern dann das Ventil an Diese Lösung ist im Zusammenhang mit dem Einsatz des ABB i-bus ® Raumcontrollers RC/A x.2 interessant. Werden konventionelle Taster über Binäreingänge für Licht und Jalousie verwendet, soll möglicherweise auch ein klassischer Raumthermostat eingesetzt werden. I O 2 3 5 6 Binäreingang Konventioneller Thermostat Elektrothermischer Stellantrieb Elektronischer Schaltaktor Abb. 9: Konventioneller Thermostat verbunden mit KNX

12 Übersicht KNX-Aktoren zur Raumtemperaturregelung 3. Übersicht KNX-Aktoren zur Raumtemperaturregelung Die Raumtemperaturregelung mit KNX-Aktoren lässt sich über elektrothermische oder elektro- motorische Stellantriebe realisieren. 3.1. Raumtemperaturregler (RTR) mit elektromotorischem Stellantrieb °C/°F Auto - Solltemperatur + Auswahl möglicher Raumtemperaturregler (RTR) Elektromotorischer Stellantrieb RDF/A solo ® Busch-triton ® Stellgröße 8 Bit (stetig) Seiten- ansicht Front- ansicht Abb. 10: Raumtemperaturregelung mit Elektromotorischem Stellantrieb über KNX Ein elektromotorischer Stellantrieb besteht aus einem Motor, Getriebe und Elektronik. Das Ventil des Wasserkreislaufes wird direkt über die Mechanik des Stellantriebes betätigt, damit ist eine kontinuierliche Regelung möglich. Der Spannungsversorgung von Elektronik und Motor erfolgt über den KNX.

13 Übersicht KNX-Aktoren zur Raumtemperaturregelung 3.2. Raumtemperaturregler (RTR) mit elektrothermischem Stellantrieb Elektrothermischer Stellantrieb Schaltaktor Elektronischer Schaltaktor Auswahl möglicher Raumtemperaturregler (RTR) Stellgröße 1 oder 8 Bit (stetig) °C/°F Auto - Solltemperatur + RDF/A Auswahl möglicher Aktoren solo ® Busch-triton ® Ventilantrieb-Aktor 1 6 1 6 6 Abb. 11: Raumtemperaturregelung mit Elektrothermischem Stellantrieb über KNX Ein elektrothermischer Stellantrieb besteht aus einem thermischen Dehnstoffelement, z.B. Wachspatrone, welches sich bei Anlegen einer elektrischen Spannung erwärmt und ausdehnt. Nach Abschalten der Spannung zieht sich das Element wieder zusammen. Dadurch kann ein Ventil geöffnet oder geschlossen und damit der Wasserfl uss beeinfl usst werden. Die Zeitdauer zum Schließen bzw. Öffnen beträgt zwei bis drei Minuten. In Folge der Trägheit lässt sich durch Puls-Weiten-Modulation ein Ventil über einen thermischen Stellantrieb auch in eine teilweise geöffnete Position bringen. Es gibt Ausführungen für 230 und 24 V, stromlos geschlossen oder geöffnet.

14 Übersicht KNX-Aktoren zur Raumtemperaturregelung Stromlos geschlossen (NC) Hub (mm) max 4 3 2 1 0 Spannung EIN AUS Totzeit Verharrzeit Spannung eingeschaltet Einschaltzeitpunkt Ausschaltzeitpunkt Zeit Zeit Abb. 12: Kennlinie eines elektrothermischen Stellantriebes stromlos geschlossen (Prinzipdarstellung) Eine weitere Lösung ist der Einsatz der Universalschnittstelle US/U x.2 mit elektronischem Relais und elektrothermischen Stellantrieb. Die US/U besitzt eine Softwarefunktion HEIZEN ähnlich dem elektronischen Aktor ES/S 4.1.1. Mit Hilfe eines elektronischen Relais als Verstärker kann die US/U einen thermischen Antrieb ansteuern. Die Kanäle der ABB i-bus ® Universalschnittstelle US/U x.2 können sowohl als Eingang als auch als Ausgang parametriert werden. Daher wird in dieser Beschreibung der Ausdruck Kanäle verwendet.

15 Übersicht KNX-Aktoren zur Raumtemperaturregelung KNX-Raumtemperaturregler mit US/U x.2, elektronischem Relais und elektrothermischen Stellantrieb: L N 1 2 (+) (-) 4 3 ABB i-bus ® ER/U 1.1 Elektrothermischer Stellantrieb Universal- schnittstelle Elektronisches Relais 230 V AC oder 24 V AC/DC Auswahl möglicher Raumtemperaturregler (RTR) Stellgröße 1 oder 8 Bit (stetig) °C/°F Auto - Solltemperatur + RDF/A 1 2 3 4 5 6 D C B A 1 2 3 schwarz grau braun black grey brown noir gris brun rot orange gelb red orange yellow rouge orange jaune 4 5 6 ABB i-bus® solo ® Busch-triton ® Abb. 13: Raumtemperaturregelung mit Elektrothermischem Stellantrieb, Elektronischem Relais und Universalschnittstelle über KNX Ein interessanter Aspekt dieser Lösung ist der Anschluss von Fensterkontakten an die noch freien Kanäle der Universalschnittstelle: 1 2 3 4 5 6 D C B A 1 2 3 schwarz grau braun black grey brown noir gris brun rot orange gelb red orange yellow rouge orange jaune 4 5 6 ABB i-bus® L N 1 2 (+) (-) 4 3 ABB i-bus ® ER/U 1.1 L N 1 2 (+) (-) 4 3 ABB i-bus ® ER/U 1.1 Elektrothermischer Stellantrieb 230 V AC oder 24 V AC/DC Fensterkontakt Raumtemperatur- regler Universal- schnittstelle Elektronisches Relais - Solltemperatur + solo ® Abb. 14: Lösung mit Anschluss von Fensterkontakten

16 3.3. Vor- und Nachteile aller Aktor-Lösungen Je nach Anwendung und Projekt werden die verschiedenen oben dargestellten Varianten im Heizungsbereich eingesetzt. Für weitere Informationen siehe Energieoptimiertes Gebäude, Kapitel 4.2. Die folgenden Kapitel geben einen Überblick über die einzelnen Lösungen zur Raumtemperaturregelung mit KNX-Aktoren, ihren Vor- und Nachteilen: 3.3.1. Ansteuerung mit elektromotorischen Antrieben Elektromotorischer Stellantrieb Seiten- ansicht Front- ansicht Abb. 15: Elektromotorischer Stellantrieb verbunden mit KNX • einfache Verdrahtung und Anschluss, nur Busleitung zum Ventil notwendig • Stetigregelung • Kleinspannung • höhere Kosten • Fahrgeräusche (Motor mit Getriebe) • Mechanik mit Verschleiß • Stromverbrauch 12 mA im Fahrbetrieb; Dies ist bei zentralen Befehlen und vielen Antrieben in einer Linie zu beachten! Übersicht KNX-Aktoren zur Raumtemperaturregelung

17 3.3.2. Ansteuerung mit Schaltaktor und elektrothermischen Stellantrieb Jeder einzelne Ausgang eines Schaltaktors SA/S kann mit der Betriebsart Heizungsaktor parametriert werden. Schaltaktor Elektrothermischer Stellantrieb 24 V AC/DC oder 230 V AC Abb. 16: Elekrothermischer Stellantrieb verbunden mit KNX über Schaltaktor • Preiswert • freie Ausgänge des Schaltaktors können für andere Aufgaben verwendet werden • Geräusche (Relais) • Mechanik mit Verschleiß, siehe Produkt-Handbuch SA/S • Leitungsverlegung (Spannungsversorgung Ventil und Ausgang) • nur 2-Punkt- oder PWM-Regelung Übersicht KNX-Aktoren zur Raumtemperaturregelung

18 3.3.3. Ansteuerung mit elektronischem Schaltaktor und elektrothermischen Stellantrieb Elektronischer Schaltaktor Elektrothermischer Stellantrieb 24 V AC/DC oder 230 V AC Abb. 17: Elekrothermischer Stellantrieb verbunden mit KNX über Elektronischen Schaltaktor • geräuschlos • verschleißfrei • Leitungsverlegung (Spannungsversorgung Ventil und elektronischer Ausgang) • nur 2-Punkt- oder PWM-Regelung Übersicht KNX-Aktoren zur Raumtemperaturregelung

19 3.3.4. Ansteuerung mit US/U x.2, elektronischem Relais und elektrothermischen Stellantrieb Elektronisches Relais Elektrothermischer Stellantrieb Universal- schnittstelle 230 V AC oder 24 V AC/DC 1 2 3 4 5 6 D C B A 1 2 3 schwarz grau braun black gr ey br own noir gris brun r ot orange gelb r ed orange yellow r ouge orange jaune 4 5 6 ABB i-bus ® L N 1 2 (+) (-) 4 3 ABB i-bus ® ER/U 1.1 Abb. 18: Elekrothermischer Stellantrieb verbunden mit KNX über Elektronisches Relais und Universalschnittstelle • geräuschlos • verschleißfrei • zusätzliche Eingänge an der US/U, z.B. für Fensterkontakt oder konventioneller RTR • Leitungsverlegung, Installation (3 Geräte) • nur 2-Punkt- oder PWM-Regelung Übersicht KNX-Aktoren zur Raumtemperaturregelung

20 Übersicht KNX-Aktoren zur Raumtemperaturregelung 3.3.5. Ansteuerung von motorischen Ventilen über 0-10-V-Steuerspannung Hier gibt es zwei Ausführungsmöglichkeiten: • Ausführung thermoelektronisch proportional, z.B. Möhlenhoff AA 5004 • Ausführung elektromotorisch, z.B. Oventrop 1012700 Beide Lösungen lassen sich z. Z. mit dem ABB i-bus ® KNX Analogaktor AA/S 2.1 verwirklichen. Ausführung thermoelektronisch proportional, z.B. Möhlenhoff AA 5004 Wird eine Steuerspannung angelegt öffnet das Ventil proportional zu dieser Spannung. Durch Erwärmung und damit Ausdehnung eines Dehnstoffelementes wird der Ventilstößel bewegt. 24 V AC 0…10 V DC Alpha-Antrieb AA 5004 GND Abb. 19: Funktionsschaltbild thermoelektronische Ventilsteuerung mit 0-10-V-Steuerspannung Ausführung elektromotorisch, z.B. Oventrop 1012700 Wird eine Steuerspannung angelegt, öffnet das Ventil proportional zu dieser Spannung. Ein Stellmotor bewegt den Ventilstößel. Durch schnelles Öffnen und Schließen des Ventils ist eine schnelle Reaktion der Regelung möglich. Proportional-Antrieb, Art.-Nr. 101 27 00 N 0…10 V DC Steuersignal L N 24 V AC M Elektronik Abb. 20: Funktionsschaltbild elektromotorische Ventilsteuerung mit 0-10-V-Steuerspannung

21 Übersicht KNX-Aktoren zur Raumtemperaturregelung 3.3.6. Ansteuerung von motorischen Ventilen über einen Wechselkontakt Im Prinzip funktioniert diese Lösung wie bei einem Jalousiemotor, z.B. Oventrop 1012701. Ein Wechselkontakt betätigt einen Motor, je nach Kontaktstellung wird das Ventil geöffnet oder geschlossen. Einen passenden KNX-Aktor gibt es momentan nicht für diese Lösung. Obwohl die Hardware eines Jalousieaktors geeignet wäre, lässt sich dieser auf Grund unpassender Softwarefunktio- nalität nicht einsetzen. a 3-Punkt-Antrieb, Art.-Nr. 101 27 01 L N 24 V AC M Elektronik ZU AUF Abb. 21: Funktionsschaltbild Ventilsteuerung über Wechselkontakt

22 Übersicht KNX-Aktoren zur Raumtemperaturregelung 3.4. Zuordnung der Kommunikationsobjekte zwischen einem Raumtemperaturregler (RTR) und einem Ventilaktor Die Zuordnung der Gruppenadressen zwischen Sensor (RTR) und Aktor, z.B. Ventil ST/K 1.1, ist recht einfach und wird hier am Beispiel eines RTR Busch-triton ® und eines elektronischen Schaltaktors ES/S 4.1.1, der einen thermischen Stellantrieb betreibt, erläutert. Der RTR sendet ein 1-Byte-Telegramm als Stellgröße an den Ausgang A des Aktors. Dieser wandelt dieses Signal in ein PWM-Signal um. Die Basisfunktion der Regelung ist damit bereits erfüllt. Bei der Auswahl Stetigregelung im Stellantrieb ST/K 1.1 bzw. der Auswahl PWM-Regelung werden 1-Byte-Kommunikationsobjekte, bei der Auswahl 2-Punkt-Regelung 1-Bit-Kommuni- kations objekte freigegeben. Weitere Funktionen, z. B. Betriebsartenumschaltung, Zwangsführung, Sollwertvorgabe, sind optional und können bei Bedarf verwendet werden. Abb. 22: Zuordnung der Gruppenadressen Sensor – Aktor bei einer Raumtemperaturregelung

23 Gebläsekonvektoren (Fan Coil Units) 4. Gebläsekonvektoren (Fan Coil Units) Gebläsekonvektoren sind Wärmetauscher, bei denen der Wasserfl uss wie bei Heizkörpern und Warmwasser-Fußbodenheizungen über ein Ventil geregelt wird. Über einen i. d. R. 3stufi gen Lüfter wird warme oder kalte Luft in den Raum geblasen. Durch diese erzwungene Konvektion lässt sich eine schnellere Erwärmung oder Abkühlung im Raum erzielen. Es gibt Systeme zum Heizen und/oder Kühlen, mit 2, 3 oder 4 Leitern bzw. Wasserrohren (2/3/4-Rohr-Systeme). Für weitere Informationen siehe Produkt-Handbuch Fan Coil Aktor FCA/S 1.1M Prinzipschaltbild eines Gebläsekonvektors (4-Rohr-System): Lüftersteuerung Ventil KÜHLEN Lüfter Wärmetauscher Ventil HEIZEN 4-Rohr-System Abb. 23: Prinzipschaltbild 4-Rohr-System Wenn man von einem 3stufi gen Gebläse ausgeht, benötigt man 3 Schaltausgänge für den Ventilator und je einen Ausgang für das Ventil HEIZEN bzw. KÜHLEN. Je nach Anzahl der Ventile (1 oder 2) benötigt man also 4 oder 5 Schaltausgänge. Im Folgenden sind drei Versionen zur Realisierung aufgeführt: Version 1 Der Einsatz von ABB i-bus ® KNX Lüfter-/Fan Coil Aktoren mit Relaisausgängen: LFA/S 1.1 mit vier Ausgängen (1 x Ventil, 3 x Lüfter) oder LFA/S 2.1 mit acht Ausgängen (1 x Ventil, 3 x Lüfter) und vier weiteren Ausgängen. Diese können für ein zusätzliches Ventil, bis zu fünf Lüfterstufen oder als normaler Schaltausgang verwendet werden. Version 2 Der Einsatz des ABB i-bus ® KNX Fan Coil-Aktors: FCA/S 1.1M mit zwei elektronischen Ausgängen für Ventile HEIZEN und KÜHLEN, drei Relais für drei Lüfterstufen, einem weiteren Schaltausgang und zwei Binäreingängen.

24 Gebläsekonvektoren (Fan Coil Units) Unterschiede LFA/S x.1 und FCA/S 1.1M FCA/S 1.1M LFA/S x.1 Binäreingang – Zusätzlicher Ausgang 16 A (AC1), 10 A (AX) Bis zu 4 zusätzliche 6 A Ausgänge (LFA/S 2.1) – Ausgang für Ventilsteuerung programmierbar Elektronischer Ausgang für Ventil Relaisausgang für Ventil 3-Punkt-Ventil – Elektrothermische Ventile – – Elektrothermische Ventile Lüfterbegrenzung (inkl. Zwangsführung für Ventil) Lüfter- und Ventilbegrenzung 1, 2 oder 3 Lüfterstufen 3 oder 5-Lüfterstufen Manuelle Bedienung – Ventilkurvenanpassung – Inbetriebnahme mit NTI/Z 28.30.1 – Version 3 Der Einsatz des ABB i-bus ® KNX Fan Coil Controllers FC/S 1.1 mit integriertem Regler: Abb. 24: Raumtemperaturregelung mit Gebläsekonvektoren mit FC/S 1.1 Bei Version 1 und 2 wird zusätzlich ein Raumtemperaturregler (RTR) benötigt, bei Version 3 kann der FC/S 1.1 auch stand alone arbeiten. Das Gerät besitzt die volle Funktionalität eines RTR. Der Sollwert kann in den Parametern vorgegeben werden bzw. über ein separat ange- schlossenes Potentiometer manuell verändert werden. Der Raumtemperaturwert wird über einen am FC/S installierten Temperatursensor erfasst. Anschlüsse 1 Spannungsversorgung 230 V AC 2 Kühlventil 3 Heizventil 4 Lüfter (bis zu 3 Stufen) 5 KNX 6 + 7 2 Binäreingänge 24 V AC 8 Temperatursensor + Potentiometer 9 Hilfsspannung in 24 V AC für Binareingänge 10 Testtaster 11 Programmier-Taster 12 Programmier-LED/Test LED 13 Testtabelle 1 4 3 13 11 12 5 6 7 2 9 8 10 FC/S 1.1 230 V AC

25 Gebläsekonvektoren (Fan Coil Units) Fan Coil Controller FC/S 1.1 mit Busch-triton ® Häufi g besteht der Wunsch, den FC/S 1.1 mit unseren Raumtemperaturreglern aus dem Sortiment Busch-triton ® zu kombinieren, um z.B. neben der Raumtemperaturregelung auch die Bedienung der Beleuchtung oder Jalousie zu verwirklichen. Alle Raumfunktionen können mit einem Gerät bedient werden. Sowohl der Taster als auch der FanCoil-Controller FC/S 1.1 sind RTR und im Zusammenspiel beider Komponenten kann nur ein Gerät die Regelfunktion übernehmen. Da beim FC/S 1.1 der RTR nicht abgeschaltet werden kann, muss der Taster „dumm“ gemacht werden, d.h., der Taster mit RTR er fasst nur noch die Raumtemperatur und sendet diesen Wert an den FC/S 1.1. Zusätzlich wird der Status des Sollwerts vom Taster an den FC/S 1.1 geschickt. Wird am Taster der Sollwert manuell verändert oder bekommt dieser extern einen anderen Sollwert, erhält der FC/S den korrekten Wert über den KNX. Prinzipiell ist mit dieser Lösung die Bedienbarkeit und Funktion gewährleistet. Dennoch sind einige Dinge zu beachten, damit ein reibungsloser Betrieb sichergestellt ist: 1. Im RTR und FC/S 1.1 sind alle Temperaturwerte (Basissollwert, Absenkung bzw. Anhebung Standby- und Nacht-Betrieb, Totzone zwischen HEIZEN und KÜHLEN, Sollwert Hitze- bzw. Frostschutz) gleich einzustellen. 2. Die Umschaltung der Betriebsmodi, Komfort, Standby, Nacht (Comfort,Standby,Economy) sollte immer über den RTR-Taster erfolgen, d.h., der RTR- Taster gibt den Betriebsmodus vor. Hintergrund ist, dass die Anzeigen (Symbole) im Display des RTR-Tasters direkt mit der Betriebsart verknüpft sind. Dadurch verhindert man, dass sich der regelnde FC/S 1.1 in einem anderen Modus befi ndet als die Anzeige im Display. 3. Wichtig ist immer die Situation bei Busspannungsausfall/-wiederkehr (RTR) bzw. Versorgungsspannungsausfall/-wiederkehr (FC/S). Daher sollte beim RTR der Parameter Betriebsart nach Reset und beim FC/S der Parameter Reglerzustand beim Einschalten gleich parametriert werden. 4. Der parametrierte Basissollwert im RTR-Taster und im FC/S 1.1 wird im EEPROM- Speicher abgelegt. Bei Versorgungsspannungsausfall gehen diese Werte also nicht verloren. Kommt es zu einer externen Sollwert-Veränderung z.B. RTR-Taster schickt an FC/S einen neuen Sollwert, Temperaturerhöhung von 21 °C auf 23 °C), werden diese im Flash-Speicher beider Geräte hinterlegt. Bei Busspannungsausfall gehen diese Werte verloren. Kommt es nun ausschließlich zum Versorgungsspannungsausfall (Busspan- nung OK!) beim FC/S, so verliert nur dieser seinen aktuellen Sollwert und fällt auf den Basissollwert (21 °C) zurück, während der RTR-Taster noch den Sollwert von 23 °C hat. Nach der im RTR-Taster eingestellten Zykluszeit für automatisches Senden der Ist-Tem- peratur und des aktuellen Sollwertes (einstellbar zwischen 3 und 60 min) werden aber

26 Gebläsekonvektoren (Fan Coil Units) beide Komponenten wieder synchronisiert. Entsprechend verliert der RTR-Taster bei Busspannungsausfall ebenfalls seinen aktuellen Sollwert. 5. Die verwendeten Reglerfunktionen beim RTR sind entweder nur HEIZEN oder HEIZEN und KÜHLEN. Diese sind je nach Raumtemperatur und Sollwert entsprechend aktiv. Ausschließlich KÜHLEN ist beim RTR nicht einstellbar, allerdings beim FC/S 1.1 jedoch parametrierbar. Unter bestimmten Umständen kann es daher zu einer falschen Anzeige im RTR kommen. In einem Gebäude ist nur KÜHLEN notwendig und mit KNX über RTR-Taster und FC/S 1.1 realisiert. Im Winter fällt der Istwert im Raum unter den Sollwert was für den RTR bedeutet, dass geheizt werden muss. Das Symbol HEIZEN wird im Display dargestellt. Da es keine Heizung gibt und auch keine Gruppenadresszuordnung der KNX-Geräte erfolgte, fi ndet natürlich keine Funktion statt. 6. Bei Busspannungswiederkehr geht der RTR-Taster zunächst in den Modus HEIZEN, das Symbol HEIZEN ist sichtbar. Sekunden später wird gemäß Soll- und Istwert- vergleich der entsprechende Betriebsmodus, z.B. KÜHLEN, eingestellt und die Symbol- anzeige entsprechend aktualisiert. Diese Beschreibung bezieht sich auf den Einsatz der RTR-Taster Busch-triton ® . Werden andere KNX-Taster mit RTR-Funktion und abweichenden Parametern oder konventionelle Taster verwendet, müssen die jeweiligen Möglichkeiten der Taster bei der Parametrierung und Zuordnung berücksichtigt und angepasst werden. Die RTR solo TUS/U 1.3 und 2.3 sowie der Raumthermostat Fan Coil mit Display sind fl exibler. Es lässt sich parametrieren, dass das Gerät keine RTR-Funktion nutzt, sondern nur als Anzeige- und Bediengerät arbeitet und bei Bedarf die Raumtemperatur misst. Abb. 25: Parametrierung des Raumtemperaturreglers als Nebenstelle

27 Gebläsekonvektoren (Fan Coil Units) 4.1. Zuordnung der Kommunikationsobjekte zwischen einem Raumtemperaturregler (RTR) und einem Fan Coil Aktor (speziell LFA/S 1.1 und 2.1) Die Zuordnung ist im Prinzip identisch mit der in Kapitel 3.4 beschriebenen Verknüpfung zu einem Ventil oder Ventilaktor. Allerdings steht beim FCA/S immer ein 1-Byte-Kommunikations- objekt Stellgröße zur Verfügung. Beim LFA/S 1.1 bzw. 2.1 ist auf Grund der Flexibilität des Gerätes eine Besonderheit zu beachten. Die 1-Byte-Stellgröße kommt wie gewohnt vom RTR. Zusätzlich muss noch eine interne Verknüpfung zwischen dem Kommunikationsobjekt Ventil und dem Schaltausgang hergestellt werden, an dem der elektrothermische Stellantrieb installiert ist. In diesem Beispiel ist die Gruppenadresse 4/1/3 verwendet worden. Beim LFA/S 1.1 ist es Ausgang D, beim LFA/S 2.1 stehen die Ausgänge D…H zur Verfügung. In den Parametern des Ventilausgangs (hier Ausgang E) ist die Betriebsart Schaltaktor einzustellen. Abb. 26: Interne Verknüpfung Ventilausgang beim LFA/S 2.1

28 5. Belüftung Bei der Belüftung von Räumen und Gebäuden geht es darum die Temperatur oder Luftfeuchtigkeit im Raum zu beeinfl ussen, schlechte Gerüche und Rauch zu entfernen oder die CO 2 -Konzentration der Luft zu verbessern. In der Regel erfolgt die Belüftung durch Austausch der Innenraumluft mit der Außenluft, aber auch durch Zirkulation der Luft innerhalb des Gebäudes. Man unterscheidet natürliche Belüftung und erzwungene Belüftung. 5.1. Natürliche Belüftung Bei der natürlichen Belüftung erfolgt der Luftaustausch ohne Einsatz von mechanischen Systemen, z. B. einem motorischen Lüftergebläse. Der einfachste Fall der natürlichen Belüftung ist das manuelle Öffnen eines Fensters im Raum. Statt des manuellen Öffnens der Fenster gibt es auch motorisch angetriebene Fenster. Über ABB i-bus ® KNX-Jalousieaktoren können diese betätigt werden. Für weitere Informationen siehe Applikationshandbuch Jalousiesteuerung 5.2. Mechanische Lüftung Bei der mechanischen Belüftung erfolgt der Luftaustausch über ein Gebläse. Typisches Beispiel ist der Ventilator im WC. Eine weitere Lösung sind Deckenventilatoren zur Zirkulation der Raumluft. Ein zusätzlicher Grund für den Einsatz dieser Geräte ist die bessere Verteilung der Raumwärme. Bei der Lüfter- und Gebläseansteuerung über KNX ist es notwendig nicht nur ein- und aus- schalten zu können, sondern ebenfalls die Drehzahl zu verändern. Man unterscheidet kontinuierliche und stufi ge Drehzahlsteuerung: 5.2.1. Kontinuierliche Drehzahlsteuerung Ein Lüftermotor kann über eine vorgeschaltete Einheit, z.B. ein Frequenzumformer, in der Drehzahl verändert werden. Eine entsprechendes Steuersignal, z.B. 0…10 V, wird von einem KNX Analogaktor, z.B. AA/S 4.1, zur Verfügung gestellt. M 0...10 V Frequenzumformer Motor Lüfter mit variabler Drehzahl Analogaktor AA/S 4.1 Abb. 27: Analogaktor AA/S 4.1 mit Drehzahlsteuerung eines Lüfter durch einen Frequenzumformer Belüftung

29 5.2.2. Stufi ge Drehzahlsteuerung Häufi g wird eine stufi ge Ansteuerung des Motors verwendet. Der Antrieb kann in mehreren Drehzahlstufen betrieben werden. Hierzu werden Relaiskontakte benötigt, die die verschiedenen Motorwicklungen ansteuern. Seitens KNX wird ein Mehrkanal-Schalt- aktor mit entsprechender Software benötigt, verfügbar im Lüfter/Fan Coil-Aktor LFA/S x.1. – LFA/S 1.1 mit drei Lüfterstufen – LFA/S 2.1 mit bis zu fünf Lüfterstufen oder zwei unabhängigen Lüftern mit drei Stufen Man unterscheidet Automatik- und Manuell-Betrieb: Automatik-Betrieb In Abhängigkeit einer Stellgröße, z. B. Temperatur oder Luftfeuchtigkeit, wird die Drehzahl verändert. Die Grenzwerte mit Hysterese zum Verändern der Lüfterstufe sind im Aktor einstellbar. Weitere Softwareparameter: – Einschaltverhalten, d.h. mit welcher Stufe starten – Verweildauer in einer Stufe – Lüfterbegrenzung Manuell-Betrieb Wichtig bei einer Lüftersteuerung ist die Möglichkeit manuell, z.B. per Taster die Drehzahl zu verändern. Die Gebläsekonvektoren LFA/S x.1 bieten drei Möglichkeiten: – 1-Bit-HOCH/RUNTER: Mit dem Wert 1 wird die Drehzahl erhöht, mit dem Wert 0 vermindert. Mit den zwei Seiten eines KNX-Tasters ist dies sehr leicht umsetzbar. – 1-Bit-Direkt: Für jede Geschwindigkeit steht ein Kommunikationsobjekt zur Verfügung. Dies ermöglicht ein Springen über einzelne Tasten direkt zu einer Drehzahl. – 8-Bit-Wert: Eine Drehzahlstufe wird mit dem Zahlenwert eines 8-Bit-Telegramms aktiviert. Beispiel für 3 Stufen: 0: Aus 1: Stufe 1 2: Stufe 2 3: Stufe 3 Belüftung

30 Belüftung Beim Umschalten von einer Drehzahlstufe zur nächsten muss die Art der Motoransteuerung beachtet werden. Man differenziert zwischen Stufen- und Wechselschaltung: Stufenschaltung Stufe 1: Relais 1 wird zugeschaltet. Stufe 2: Relais 2 wird zusätzlich geschaltet. Stufe 3: Relais 3 wird zusätzlich geschaltet, d.h., bei Stufe 3 sind alle drei Relais geschlossen. Wechselschaltung Stufe 1: Relais 1 wird zugeschaltet. Stufe 2: Relais 1 wird geöffnet, danach wird Relais 2 geschaltet. Stufe 3: Relais 2 wird geöffnet, danach wird Relais 3 geschaltet. Die Zeit zwischen dem Umschalten der Relais ist einstellbar. Folgendes Diagramm verdeutlicht noch mal die Unterschiede: Abb. 2: Vergleich Wechselschaltung – Stufenschaltung Die Standardeinstellung in den Parametern ist die Wechselschaltung. Diese sollte nur bei Bedarf und Kenntnis der Motoransteuerung verändert werden. Achtung: Motoren mit geforderter Ansteuerungsart Wechselschaltung nicht in Stufenschaltung betreiben. Sonst folgt die Zerstörung des Motors! Ausgang A Ausgang B Ausgang C AUS 0 0 0 Stufe 1 1 0 0 Stufe 2 0 1 0 Stufe 3 0 0 1 Ausgang A Ausgang B Ausgang C AUS 0 0 0 Stufe 1 1 0 0 Stufe 2 1 1 0 Stufe 3 1 1 1 Wechselschaltung Stufenschaltung

31 6. Steuerungsfunktionen Um Heizung, Lüftung und Klima eines Gebäudes möglichst komfortabel und ökonomisch zu gestalten, stehen verschiedene Steuerungsfunktionen zur Verfügung: – Zeitsteuerung – Anwesenheitssteuerung 6.1. Zeitsteuerung Im Sinne von Energieeinsparung und Komfort ist es sehr sinnvoll die Einzelraumregelung mit einer Zeitsteuerung zu verbinden. In einem Wohnhaus soll das Badezimmer morgens zwischen 6 Uhr und 7 Uhr und abends zwischen 21 Uhr und 23 Uhr 22 °C warm sein, in den anderen Zeiten sind es 18 °C. Ebenfalls soll die Temperatur im Wohnzimmer abends ab 17 Uhr bis 23 Uhr auf 22 °C eingestellt werden, tagsüber reichen 19 °C aus. In einer Schule ist die Raumtemperatur von 7 Uhr 30 bis 14 Uhr auf 21 °C einzustellen, sonst reichen 16 °C aus. Eine Temperaturregelung ist ein eher träger Vorgang. Daher ist es sinnvoll, die Absenkung der Temperatur früher zu beginnen und so die Restwärme auszunutzen. Ebenso macht es Sinn, die Anhebung der Temperatur vor dem gewünschten Zeitpunkt auszuführen, damit der Raum bis zu einem bestimmten Zeitpunkt auch warm ist. Sollwert Standby 4 Uhr 8 Uhr 12 Uhr 16 Uhr 20 Uhr 24 Uhr Komfort Nacht 20 °C 18 °C 16 °C Abb. 29: Beispiel für Zeitsteuerung Heizen mit 3 verschiedenen Temperaturen Alle derzeit möglichen Formen zu Umsetzung einer Zeitsteuerung mit KNX sowie eine Darstellung geeigneter Geräte ist ausführlich im Applikationshandbuch Beleuchtung, Kapitel 3.4 erläutert. Steuerungsfunktionen

32 Steuerungsfunktionen Hier sehen Sie eine Übersicht der verfügbaren KNX-Geräte: z.B. FW/S 4.5 1 Bit, 8 Bit Datum, Uhrzeit (3 Byte) Datum, Uhrzeit Datum und Uhrzeit können von (3 Byte) einer anderen KNX-Uhr empfangen werden oder dorthin übertragen werden (Datenformat 3 Byte) 1 Bit, 8 Bit Zu den eingestellten Zeiten werden 1-Bit-Schalttelegramme oder 8-Bit-Werttelegramme gesendet ABZ/S 2.1 1 Bit, 8 Bit Datum, Uhrzeit (3 Byte) Busch-ComfortPanel ® bzw. Controlpanel 1 Bit, 8 Bit Datum, Uhrzeit (3 Byte) MT/701.2 1 Bit, 8 Bit Datum, Uhrzeit (3 Byte) PC mit Visualisierung 1 Bit, 8 Bit °C/°F Auto RDF/A Elektromotorischer Stellantrieb FCA/S 1.1M Abb. 30: Geräteübersicht zur Zeitsteuerung in Verbindung mit Raumtemperaturregelung 6.1.1. Wie kann man bei einer Raumtemperaturregelung den Sollwert verändern? Die Sollwertvorgabe erfolgt im Raumtemperaturregler (RTR). Es kann jederzeit ein neuer Basis-Sollwert im Datenformat 2-Byte-Gleitkomma zum Gerät gesendet werden. Abb. 31: Sollwertvorgabe im RTR Realisierung mit dem Applikationsbaustein ABL/S 2.1 Der Applikationsbaustein ABL/S 2.1 mit der Applikation Zeiten/Mengen bietet diese Möglichkeit. Hier können die zeitgesteuerten Telegramme (800 Schaltzeiten sind möglich!) vom Typ 2-Byte- Gleitkomma sein.

33 Steuerungsfunktionen Zunächst wird ein Zeitprogramm mit Tages- und Wochenablauf und eventuellen Sondertagen parametriert, welcher zu bestimmten Zeiten 1-Bit-Telegramme (0 oder 1) sendet. Abb. 32: Sollwertvorgabe über ABL/S 2.1 mit Applikation Zeiten/Mengen/2 Anschließend wird eine Menge aktiviert, Typ 1 Bit: Abb. 33: Sollwertvorgabe über ABL/S 2.1 – Mengenaktivierung

34 Steuerungsfunktionen Die Trigger-Gruppenadresse ist die von der Funktion Zeit gesendete Adresse: Abb. 34: Sollwertvorgabe über ABL/S 2.1 – Trigger-Gruppenadresse Das Mitglied der Gruppe ist der neue Sollwert im Format 2-Byte-Gleitkomma. Es können auch mehrere Mitglieder, in diesem Fall verschiedene Sollwerte, in einer Gruppe sein: Abb. 35: Sollwertvorgabe über ABL/S 2.1 – Formatauswahl

35 Wenn der Wert 1 vom Zeitprogramm gesendet wird, muss Wert senden bei Triggerung im Bereich B eingestellt werden, bei Wert 0 entsprechend Bereich A: Abb. 36: Sollwertvorgabe über ABL/S 2.1 – Mitgliederauswahl Bereich A oder B Die Panels mit Touchdisplay Busch-ComfortPanel ® und Controlpanel sowie eine Visualisierungssoftware sind ebenfalls dazu in der Lage Sollwerte zu verändern. Realisierung über die Betriebsarten der Raumtemperaturregler (RTR) Eine weitere Möglichkeit die Sollwerte zu verändern ist, die vier Betriebsarten des Raum- temperaturreglers zu nutzen. Hierzu stehen die Betriebsarten Komfort (Comfort), Standby, Nachtabsenkung (Economy) und Frostschutz (Building protection) zur Verfügung. Abb. 37: Sollwertvorgabe über Betriebsarten der RTR Steuerungsfunktionen

36 In den Parametern der RTR kann für jede Betriebsart eine individuelle Temperatur vorgegeben werden. Die Umschaltung in die jeweilige Betriebsart ist über 1-Bit-Kommunikationsobjekte realisierbar. Dies kann jedes Gerät mit einer Funktion Zeit. Abb. 38: Sollwertvorgabe über Betriebsarten der RTR – Gruppenadressen Mit lediglich drei Kommunikationsobjekten kann zwischen den vier Betriebsarten umgeschaltet werden. Wie das genau funktioniert, können Sie den technischen Daten der Raumtemperatur- regler entnehmen. Hier ein Auszug aus den technischen Daten des 3fach Tasters Busch-triton ® mit integriertem RTR: „Der Raumtemperaturregler besitzt vier Betriebsarten. Der Frostschutzbetrieb hat die höchste Priorität, d. h. wenn der Frostschutzbetrieb aktiv ist, kann nicht in eine andere Betriebsart umgeschaltet werden. Hierzu muss der Frostschutzbetrieb erst wieder deaktiviert werden, z. B. durch Schließen eines geöffneten Fensters. Die nächsthöchste Priorität hat der Komfort- betrieb, danach folgt der Nachtbetrieb. Wenn keine der drei genannten Betriebsarten aktiv ist, befi ndet sich der Raumtemperaturregler im Standbybetrieb (siehe auch Betriebsarten- Zeichnung auf der nächsten Seite).“ Kommunikationsobjekt Frost-/Hitzeschutz Kommunikationsobjekt Komfort Kommunikationsobjekt Nacht Nacht Standby Frostschutz 1 0 Komfort 1 0 1 0 Betriebsart höchste Priorität niedrigste Priorität Abb. 39: Betriebsartenumschaltung über drei Kommunikationsobjekte In der Praxis wird man häufi g das Kommunikationsobjekt Komfort nutzen, der Wert 0 schaltet auf Nacht-Betrieb, der Wert 1 wieder auf Komfort-Betrieb. Wenn der Nacht-Betrieb aktiv ist, kann über das Kommunikationsobjekt Nacht mit dem Wert 0 in den Standby-Betrieb gewech- selt werden. Jetzt könnte über das Kommunikationsobjekt Komfort zwischen Komfort-Betrieb (Wert 1) und Standby-Betrieb (Wert 0) gewechselt werden. Wie die Umschaltung jeweils erfolgen soll, muss projekt- und produktbezogen entschieden werden. Steuerungsfunktionen

37 Steuerungsfunktionen Realisierung mit dem Raumthermostat Fan Coil mit Display RDF/A 1.1 Beim Raumthermostat Fan Coil mit Display RDF/A 1.1 sowie den RTR solo ® TUS/U 1.3 und 2.3 besteht zusätzlich die Möglichkeit direkt über 2 x 1-Byte-Kommunikationsobjekte zwischen allen Betriebsarten umzuschalten. Hier ein Auszug aus dem Produkt-Handbuch RDF/A 1.1: „Betriebsartenumschaltung Optionen: – 1 Bit (3 x DPT_Switch) – 1 Byte (2 x DPT_HVACMode) Über die Betriebsartenumschaltung wird festgelegt, ob der Raumtemperaturregler drei 1-Bit-Kommunikationsobjekte „Komfort/Standby“, „Nachtbetrieb“ und „Frost/Hitzeschutz“ oder zwei 1-Byte-Kommunikationsobjekte zur Betriebsartenumschaltung besitzt. Wird bei 1 Bit Betriebsartenumschaltung auf dem Komfort/Standby-Objekt ein EIN-Telegramm empfangen wird die Betriebsart Komfort aktiviert. Wird ein AUS-Telegramm empfangen wird der Standby-Betrieb aktiviert. Wird auf dem Nachtbetrieb-Objekt ein EIN-Telegramm empfangen ist die Betriebsart Nacht aktiv. Ein AUS-Telegramm deaktiviert die Betriebsart Nacht wieder. Die Betriebsart Frost-/Hitzeschutz wird ebenfalls mit einem EIN-Telegramm aktiviert und einem AUS-Telgramm deaktiviert. Ist auf mehreren Objekten ein EIN-Telegramm empfangen worden, besitzt der Frost-/Hitze- schutz eine höhere Priorität als der Komfortbetrieb. Die Nachtabsenkung hat eine höhere Priorität als der Komfortbetrieb. Bei der Betriebsartenumschaltung über 1 Byte werde zwei 1-Byte-Kommunikationsobjekte zur Verfügung gestellt. Hinweis: Die beiden 1-Byte-Kommunikationsobjekte besitzen eine unterschiedliche Verhaltens- weise bei Telegrammempfang. Ein Objekt wertet empfangene Telegramme „normal“ aus. Das bedeutet, wenn z. B. ein Komfort-Telegramm empfangen wird, schaltet der Raumtempera- turregler in die Betriebsart Komfort. Wird ein Nacht-Telegramm empfangen, schaltet der Raum- temperaturregler in die Betriebsart Nacht. Dieses Objekt wird z. B. von Zeitschaltuhren ange- steuert. Das zweite Objekt kann das erste kurzfristig „überschreiben“. Das bedeutet, wenn z. B. ein Frost-/Hitzeschutz-Telegramm empfangen wird, wechselt der Raumtemperaturregler in die Betriebsart Frost- bzw. Hitzeschutz. Wird der Frost- oder Hitzeschutz durch den Empfang eines erneuten Telegramms zurückgesetzt, dann aktiviert der Raumtemperaturregler die Betriebsart die auf dem „normalen“ Objekt anliegt. Somit ist er in der Lage sich Betriebsarten zu merken. Dieses Objekt wird z. B. von Binäreingängen, die Fensterkontakte erfassen, angesteuert. Für das 1-Byte-Kommunikationsobjekt gelten folgende Bestimmungen: 0 = Auto 1 = Komfort 2 = Standby 3 = Nacht 4 = Frost-/Hitzeschutz 5 – 255 = nicht erlaubt“

38 Steuerungsfunktionen Die Option der 1-Byte-Kommunikationobjekte erlaubt die größtmögliche Flexibilität, da nun das direkte Umschalten von einer Betriebsart zu einer beliebigen anderen Betriebsart möglich ist. Vorraussetzung ist die Verfügbarkeit des 1-Byte-Kommunikationsobjektes, was bei aktuellen KNX-Sensoren jedoch heute i. d. R. vorhanden ist. 6.2. Anwesenheitssteuerung Neben der in Kapitel 3.1 beschriebenen Zeitsteuerung der Raumtemperatur ist es aus Gründen der Energieeinsparung häufi g günstig, auch in Abhängigkeit der Anwesenheit von Personen die Sollwerte zu verändern. 6.2.1. Welche Geräte erfassen die Anwesenheit von Personen? Hierzu zählen Bewegungsmelder und Präsenzmelder. Präsenzmelder haben den Vorteil, dass auch bei überwiegend sitzender Tätigkeit die Anwesenheit von Personen detektiert wird. Sie sind daher besonders geeignet für Räume wie Büros und Schulen, in denen wenig Bewegung stattfi ndet oder durch Pausen die Räume längere Zeit unbenutzt sind. Abb. 40: Präsenzmelder im Büro Eine genaue Beschreibung zu den Meldern fi nden Sie im Applikationshandbuch Beleuchtung, Kapitel 3.5.

39 Steuerungsfunktionen Hier sehen Sie eine Übersicht der verfügbaren KNX-Geräte: Abb. 41: Bewegungsmelder für den Innenbereich Abb. 42: Bewegungsmelder für den Außenbereich Abb. 43: Präsenzmelder Bewegungsmelder im Außenbereich sind sicherlich nicht für die Temperatursteuerung vorgesehen. Ein möglicher Einsatzbereich wäre z. B. eine normalerweise gar nicht oder nur auf niedrigem Standby-Niveau beheizte Produktionshalle, in der beim ersten Betreten durch Personen zu Arbeitsbeginn ein höherer Temperatur-Sollwert eingestellt werden soll. Zu beachten ist, wie schnell die Aufheiz- und Abkühlzeiten sind. Es macht keinen Sinn, einen Raum für eine Pause abkühlen zu lassen, wenn sich dieser Raum nur um z. B. ein Grad pro Stunde abkühlt. Die Aufheizphase dauert hier entsprechend lange, sodass eine verschobene Temperaturanpassung erfolgen würde. Bei Kühlung oder auch Beheizung mit Gebläsekonvektoren (Fan Coil Units) erfolgt die Temperaturänderung schneller als mit einer reinen Konvektionsheizung. Hier ist der Einsatz von Anwesenheitsmeldern zur Temperatursteuerung gut einsetzbar. In Anwesenheitsmeldern lassen sich für solche kurzzeitigen Unterbrechungen Verzögerungs- zeiten programmieren, so dass es hierbei zu keiner Absenkung kommt. alpha nea ® solo ®

40 In wieweit man die präsenzabhängige Steuerung in einem Gebäude sinnvoll verwirklichen kann, hängt von folgenden Kriterien ab: – Zeitkonstante zum Aufheizen und Abkühlen der Räume – Wärmedämmung – Wärmespeicherfähigkeit der Wände – Art der Heizung und Kühlung (träge - schnell ) – Art und Dauer der Nutzungsunterbrechung In der Praxis ist zu prüfen, ob diese Art der Temperatursteuerung sinnvoll und möglich ist. Präsenz- und Bewegungsmelder sind i. d. R. nicht ausschließlich hierfür im Einsatz, sie dienen auch zur Beleuchtungssteuerung. Eine weitere Möglichkeit der Raumregelung ist die Kombination der Anwesenheitssteuerung mit einer Zeitsteuerung. Die zwei folgenden Grafi ken zeigen am Beispiel einer Heiz- und Kühlsituation den Verlauf des Sollwertes über die Zeit. HEIZEN: Temperatur in °C Zeit in h 22 20 18 ΔTemp. ~ 2 °C 22 °C 21 °C 18 °C Komfort: Standby (Tag): Standby (Nacht): Anwesenheit am Tag keine Anwesenheit am Tag keine Anwesenheit in der Nacht 00:00 06:00 10:00 14:00 19:00 24:00 07:00 11:45 15:00 Abb. 44: Verlaufskurve des Sollwertes HEIZEN über die Zeit Steuerungsfunktionen

41 Steuerungsfunktionen KÜHLEN: Temperatur in °C Zeit in Std. 26 24 22 00:00 06:00 10:00 14:00 19:00 24:00 07:00 11:45 15:00 ΔTemp. ~ 2 °C 22 °C 23 °C 26 °C Komfort: Standby (Tag): Standby (Nacht): Anwesenheit am Tag keine Anwesenheit am Tag keine Anwesenheit in der Nacht Abb. 45: Verlaufskurve des Sollwertes KÜHLEN über die Zeit

42 7. Sonderfunktionen Um Heizung, Lüftung und Klima eines Gebäudes möglichst komfortabel und ökonomisch zu gestalten, stehen verschiedene Sonderfunktionen zur Verfügung: – Temperaturerfassung mit Gebläsekonvektoren und Temperaturerfassung unabhängig vom KNX-Raumtemperaturregler (RTR) – Temperaturregelung mit Fensterkontakten – Zusatzstufen HEIZEN/KÜHLEN – Kommunikation zwischen elektromotorischen Stellantrieben – Wartung von Filtern der Gebläsekonvektoren – Ventilspülung 7.1. Temperaturregelung mit Gebläsekonvektoren und Temperatur- erfassung unabhängig vom KNX-Raumtemperaturregler (RTR) Üblicherweise wird bei der KNX-Einzelraumregelung mit Hilfe eines Raumtemperatursensors die Raumtemperatur gemessen. Zwischen der Wärme- oder Kältequelle ergibt sich dadurch häufi g eine räumliche Distanz, die auf das Regelverhalten (Einwirkung von Störgrößen und Regelgeschwindigkeit) einen Einfl uss hat. Bei einer Raumtemperaturregelung mit Gebläsekonvektoren kann diese Situation eine Beein- trächtigung des Komforts bedeuten. In einem Großraumbüro bei Deckenkühlung mit Gebläse ist der Luftaustritt in der Nähe von sitzenden Personen. Der RTR ist einige Meter entfernt installiert. Auf Grund dieser Distanz erkennt der RTR die Temperaturänderung verzögert, die Personen spüren unangenehm lange zu kühle Luft in ihrer direkten Umgebung. Lösung: Die Temperaturmessung erfolgt nicht entfernt an der Wand sondern in der Nähe des Gebläsekonvektors, z.B. beim Lufteintritt der Anlage. Das Gesamtsystem ist somit schneller in seinem Regelverhalten, die Klimatisierung im Raum wird komfortabler. Der Raum Thermostat Fan Coil mit Display RDF/A 1.1 und die RTR solo ® TUS/U 1.3. und 2.3 bieten die Möglichkeit einer externen Temperaturerfassung. Zusätzlich ist es möglich, beide Temperaturerfassungen (intern und extern) für die Regelung zu nutzen, beide Werte können mit einer Gewichtung parametriert werden. Dadurch besteht die Möglichkeit einer sehr individuellen und optimierten Regelung. Sonderfunktionen

43 Abb. 46: Parameter RDF/A 1.1 Temperaturmessung 7.2. Temperaturregelung und Fensterkontakte Eine häufi ge Energieverschwendung im Bereich HEIZEN und KÜHLEN ist der Betrieb bei geöffneten Fenstern. Fenster sind manchmal viele Stunden in Kippstellung, die vorrangige Aufgabe der Belüftung der Räume ist unzureichend, eine unerwünschte Auskühlung oder Erwärmung fi ndet jedoch statt. Die klassische Lösung mit KNX ist der Einsatz von Fensterkontakten, die über einen Binär- eingang angeschlossen werden. Alternativ wird auch ein Meldergruppenterminal verwendet, welches durch einen Abschlusswiderstand eine Leitungsüberwachung bietet. Dadurch kann der Fensterkontakt auch zusätzlich für sicherheitsrelevante Anwendungen benutzt werden. Das Kommunikationsobjekt des Eingangs verbunden mit dem Kontakt wird dem Kommunikati- onsobjekt Frostschutz (beim HEIZEN) bzw. Hitzeschutz (beim KÜHLEN) des RTR zugeordnet. Frostschutz bedeutet einen niedrigen Sollwert (Standard ist 7 °C), was aber in den Parametern angepasst werden kann. Dies bedeutet, bei geöffnetem Fenster und einer Raumtemperatur von mindestens 7 °C wird nicht geheizt. Beim Kühlen bedeutet die Aktivierung des Hitzeschutzes ein erhöhter Sollwert, die Kühlung wird praktisch gestoppt. Abb. 47: Verknüpfung Binäreingang Fensterkontakt mit Frost-/Hitzeschutz am RTR Sonderfunktionen

44 7.3. Zusatzstufe HEIZEN bzw. KÜHLEN Alle ABB i-bus ® Raumtemperaturregler (RTR) bieten die Möglichkeit eine Zusatzstufe HEIZEN zu aktivieren. Der Raum Thermostat Fan Coil mit Display RDF/A 1.1 und die RTR solo ® TUS/U 1.3 bzw. TUS/U 2.3 verfügen auch über eine Zusatzstufe KÜHLEN. Abb. 48: RDF/A 1.1 mit Zusatzstufe HEIZEN und Zusatzstufe KÜHLEN Es stehen hier jeweils zwei Kommunikationsobjekte als Stellgröße zur Verfügung. Abb. 49: Kommunikationsobjekte Zusatzstufe HEIZEN und KÜHLEN HEIZEN Die Stellgröße HEIZEN wird zur Regelung der Grundheizung in einem Badezimmer verwendet, z. B. einer Fußbodenheizung. Zur schnellen Erwärmung ist ein Heizkörper montiert, der über das Kommunikationsobjekt Stellgröße Zusatzstufe HEIZEN angesteuert wird. KÜHLEN Die Stellgröße KÜHLEN wird zur Regelung der Basiskühlung in einem Konferenzraum verwendet, z. B. eine Kühldecke. Für eine schnelle Kühlung ist ein Gebläsekonvektor montiert, der über das Kommunikationsobjekt Stellgröße Zusatzstufe KÜHLEN angesteuert wird. In den Parametern des RTR wird die Temperatur vorgegeben, z.B. unterhalb welcher Temperatur beim HEIZEN die Zusatzstufe zugeschaltet wird. Dies ist dann der Sollwert nur für die Zusatzstufe, d.h., es wird unabhängig von der Grundstufe geregelt. Erreicht die Raumtemperatur den Sollwert der Zusatzstufe, wird diese wieder abgeschaltet. Sonderfunktionen

45 Sonderfunktionen 7.4. Kommunikation zwischen elektromotorischen Stellantrieben ST/K 1.1 Die Stellantriebe ST/K 1.1 besitzen ein spezielles Kommunikationsobjekt zur Kommunikation untereinander sowie zu einem zentralen KNX-Modul in der Kesselsteuerung. Für weitere Informationen siehe Produkt-Handbuch Elektromotorischer Stellantrieb ST/K 1.1, Kapitel 3.5. Ein Auszug daraus zur Kesselsteuerung über die maximale Stellgröße: „Sind in einer Anlage alle Stellantriebe nur schwach geöffnet, z. B. einer mit 5 %, einer mit 12 %, ein anderer mit 7 %, so kann der Heizkessel seine Leistung herabsetzen, weil nur wenig Heizenergie gebraucht wird. Um das zu gewährleisten, braucht der Heizkessel folgende Information: Wie groß ist die Stellgröße in dem Raum, der momentan den größten Wärmebedarf aufweist? Diese Aufgabe wird beim elektromotorischen Stellantrieb ST/K 1.1 durch die Funktion „maximale Position ermitteln“ übernommen. Jeder Stellantrieb vergleicht die empfangenen Stellgrößen mit der eigenen Stellgröße. Der Stellantrieb mit der größten Stellgröße sendet seinen Wert über KNX“ a a Elektromotorischer Stellantrieb - Solltemperatur + solo ® Seiten- ansicht Elektromotorischer Stellantrieb Wohnraum Schlafraum Heizung - Solltemperatur + solo ® Seiten- ansicht Elektromotorischer Stellantrieb - Solltemperatur + solo ® Seiten- ansicht Bad Abb. 50: Prinzipdarstellung Kommunikation zwischen Elektromotorischen Stellantrieben „Der Stellgrößenvergleich fi ndet über das Kommunikationsobjekt „Maximale Position“ statt. Dazu wird eine gemeinsame Gruppenadresse für Senden und Empfangen der maximalen Position mit dem Kommunikationsobjekt verknüpft. Um den Stellgrößenvergleich unter den Teilnehmern zu starten, muss einer zyklisch einen Wert auf diese Gruppenadresse senden.

46 Sonderfunktionen Diese Aufgabe kann wahlweise der Kessel, oder auch einer der Stellantriebe übernehmen. Ist es der Kessel, so muss er den kleinstmöglichen Wert, d.h. 0 % senden. Ist es einer der Stellantriebe ST/K 1.1, so muss auf der Parameterseite „Sicherheit und Zwangsbetrieb“ der Parameter Senden des Objektes „Maximale Stellgröße“ (für Kessel- steuerung) auf eine beliebige Zykluszeit eingestellt werden. Dieser Stellantrieb sendet dann regelmäßig seine eigene Stellgröße und die anderen können darauf reagieren. Unabhängig davon, welcher Teilnehmer als Auslöser arbeitet, muss für alle anderen Stellantriebe der Parameter Senden des Objektes „Maximale Stellgröße“ (für Kesselsteuerung) auf den Default Wert „Nur wenn eigene Stellgröße größer ist“ eingestellt sein.“ Vorraussetzung für diese Funktion ist die Installation eines KNX-Moduls in der Kessel- steuerung, z. B. von der Fa. Buderus oder Viessmann. Diese Lösung ist eine am Heizbedarf orientierte Bereitstellung der Wärmemenge im Heizkessel und nicht eine mit außentemperaturgeführter Heizkennlinie betriebene Heizung. 7.5. Wartung von Filtern der Gebläsekonvektoren In Gebläsekonvektoren befi nden sich üblicherweise Filter im Zu- oder Abluftbereich, die regelmäßig gewartet bzw. gereinigt werden müssen. Optimal wäre daher die Erfassung der Betriebszeit, d.h., nach einer defi nierten Anzahl von Betriebsstunden wird eine Wartung bzw. Reinigung der Filter ausgeführt. Lösung: Die Fan Coil-Aktoren FCA/S können eine Statusmeldung senden, wenn der Lüfter in einer Stufe läuft, d.h., der Gebläsekonvektor in Betrieb ist. Diese Statusmeldung wird zum Betriebsdaten- erfassungsbaustein BDB/S 1.1 gesendet, der die Betriebszeit erfasst. Der Wert der Betriebs- stunden kann auf den Bus gesendet werden. Zusätzlich kann ein Betriebsstunden Grenzwert programmiert werden, Bei Erreichen des Grenzwertes wird ein Telegramm gesendet. Dieses zeigt den Zeitpunkt der Wartung an. Abb. 51: Parameter Betriebsdatenerfassungsbaustein BDB/S 1.1 für Betriebsstunden

47 Sonderfunktionen 7.6. Ventilspülung Stellantriebe zum HEIZEN sind während der Sommerperiode nicht in Betrieb. Dabei besteht die Gefahr, dass durch Ablagerungen am Ventilstift sich dieser festsetzt und das Ventil zu Beginn der Heizperiode nicht betriebsbereit ist. Ein aufwendiges Demontieren und Reinigen des Ventils ist die Folge. Um dies zu verhindern, besteht die Möglichkeit im Sommer das Ventil regelmäßig zu öffnen und zu schließen. Diese Funktion ist in allen Aktoren zur Ansteuerung von Ventilen verfügbar und kann entweder zyklisch, z.B. jede Woche, oder von einem externen Telegramm, z. B. einer Uhr, ausgelöst werden. Abb. 52: Parameter Fan Coil Aktor FCA/S 1.1M für Ventilspülung

48 Checkliste Einzelraum-Temperatursteuerung Heizung/Lüftung/Klima (HLK) Gebäude: Etage: Raum: Kleinste gemeinsam gesteuerte Einheit Nr. Funktion: Vorgesehene Einrichtungen: ❏ Warmwasserheizkörper ❏ Anzahl Heizkörper ❏ Gemeinsamer Heizkreis/Ventilantrieb für alle Heizkörper ❏ Getrennte Heizkreise/Ventilantriebe ❏ Ventilantrieb ❏ Thermisch 230 V AC (über Heizungsaktor) ❏ Thermisch 24 V AC/DC (über Heizungsaktor) ❏ Elektromotorisch (direkter Busanschluss) ❏ Ventilantrieb am Heizkörper ❏ Ventilantrieb im Heizkreisverteiler ❏ Montageort Heizkörper ❏ Montageort Heizkreisverteiler ❏ Warmwasser-Fußbodenheizung ❏ Anzahl Heizkreise ❏ Gemeinsamer Ventilantrieb für alle Heizkreise ❏ Getrennte Ventilantriebe für die Heizkreise ❏ Ventilantrieb ❏ Thermisch 230 V AC (über Heizungsaktor) ❏ Thermisch 24 V AC/DC (über Heizungsaktor) ❏ Elektromotorisch (direkter Busanschluss) ❏ Verlegebereich Heizkreise ❏ Montageort Heizkreisverteiler

49 ❏ Elektroradiatoren ❏ Anzahl ❏ Nennspannung ❏ Stromaufnahme ❏ Montageort ❏ Elektro-Fußbodenheizung ❏ Anzahl ❏ Nennspannung ❏ Stromaufnahme ❏ Montageort ❏ Verlegebereich Heizleitungen ❏ Fan Coil Unit ❏ Hersteller ❏ Hersteller-Bezeichnung ❏ 4-Rohr-System ❏ 3-Rohr- System ❏ 2-Rohr- System ❏ 1-stufi ger Ventilator ❏ 2-stufi ger Ventilator ❏ 3-stufi ger Ventilator ❏ Elektromotorischer Stellantrieb ❏ Direkter Busanschluss ❏ 2-Punkt-Stellantrieb AUF/ZU ❏ 3-Punkt-Stellantrieb 0…100 % ❏ Analoger proportionaler Stellantrieb (z.B. 0…10 V) ❏ Elektrothermischer Stellantrieb ❏ Stromlos offen ❏ Stromlos geschlossen Checkliste

50 Bedienung und Anzeige vor Ort ❏ Raumthermostat ❏ Fabrikat ❏ Design ❏ Temperatur-Sollwert einstellen ❏ Temperatur-Sollwert verschieben ❏ Umschalten auf Frostschutz-Betrieb (Building protection) ❏ Umschalten auf Komfort-Betrieb (Comfort) ❏ Umschalten auf Nacht-Betrieb (Economy) ❏ Partytaste (Zeitbegrenzte Verlängerung des Komfort-Betriebes) ❏ Anzeige Ist-Temperatur ❏ Anzeige Soll-Temperatur ❏ Anzeige Außen-Temperatur ❏ Anzeige Betriebsart (Komfort/Nacht/Frostschutz) ❏ Zusatzfunktionen: ❏ Einbauorte Checkliste

51 Übergeordnete manuelle Bedienung ❏ Zentralschaltung ❏ Zentrale Umschaltung auf Frostschutz-Betrieb (Building protection) ❏ Zentrale Umschaltung auf Nacht-Betrieb (Economy) ❏ Zentrale Umschaltung auf Komfort-Betrieb (Comfort) ❏ Zentrale Umschaltung auf fest vorgegebene Sollwerte ❏ Zentrale Einstellung beliebiger Sollwerte ❏ Bedienorte für übergeordnete zentrale Bedienung ❏ Gruppenschaltung ❏ Anzahl der Gruppen ❏ Bezeichnung der Gruppen ❏ Umschaltung der Gruppen auf Frostschutz-Betrieb (Building protection) ❏ Umschaltung der Gruppen auf Nacht-Betrieb (Economy) ❏ Umschaltung der Gruppen auf Komfort-Betrieb (Comfort) ❏ Umschaltung auf fest vorgegebene Sollwerte ❏ Einstellung beliebiger Sollwerte ❏ Bedienorte für übergeordnete manuelle Gruppenschaltung ❏ Einbindung in manuell gesteuerte Szenen ❏ Anzahl der Szenen ❏ Bezeichnung der Szenen ❏ Verhalten beim Szenen-Aufruf Checkliste

52 Checkliste Automatische Ansteuerung vor Ort ❏ Ansteuerung bei sonstigen Ereignissen vor Ort ❏ HEIZEN/KÜHLEN abschalten bei geöffnetem Fenster ❏ KÜHLEN abschalten bei Unterschreiten des Taupunktes ❏ Umschalten auf Komfort/Nacht-Betrieb durch Präsenzmelder ❏ Zeitschaltuhr ❏ Wochenschaltprogramm ❏ Jahresschaltprogramm ❏ Anzahl der Tagesabläufe ❏ Anzahl der Sondertage ❏ Präsenzmelder ❏ Umschalten auf Komfort-Betrieb (Comfort) bei Anwesenheit ❏ Umschalten auf Nacht-Betrieb (Economy) bei Abwesenheit ❏ Einbindung in automatisch gesteuerte Szenen ❏ Anzahl der Szenen ❏ Verhalten beim Szenen-Aufruf ❏ Gesteuert bei sonstigen übergeordneten Ereignissen ❏ ❏

53 Checkliste Sicherheitsfunktionen ❏ Verhalten bei Unterschreiten des Taupunktes ❏ Kühlung AUS ❏ Lüftung EIN ❏ Heizung EIN ❏ ❏ Verhalten bei Überschreiten der oberen Grenztemperatur ❏ Kühlung EIN ❏ Lüftung EIN ❏ Heizung AUS ❏ ❏ Verhalten bei Frostalarm ❏ Heizung EIN ❏ Ventilantrieb ca. % öffnen ❏ Bedienung von/Anzeige an abgesetzter Stelle ❏ Fernsteuerbar ❏ über Telefon ❏ über LAN ❏ über Internet ❏ Statusmeldung ❏ an Visualisierung ❏ über Telefon abfragbar ❏ über LAN abfragbar ❏ über Internet abfragbar

54 Checkliste Sonderfunktionen ❏ Bedienung vor Ort zu bestimmten Zeiten sperren ❏ Zeiten: ❏ Verhalten bei Rücknahme des Sperrens ❏ Komfort-Betrieb (Comfort) ❏ Nacht-Betrieb (Economy) ❏ Frostschutz-Betrieb (Building protection) ❏ Zustand wie vorher ❏ Bedienung vor Ort bei bestimmten Ereignissen/Zuständen sperren ❏ Ereignisse: ❏ Trennwandfunktion ❏ Bei offener Trennwand erfolgt Heizungssteuerung durch Raumthermostat
