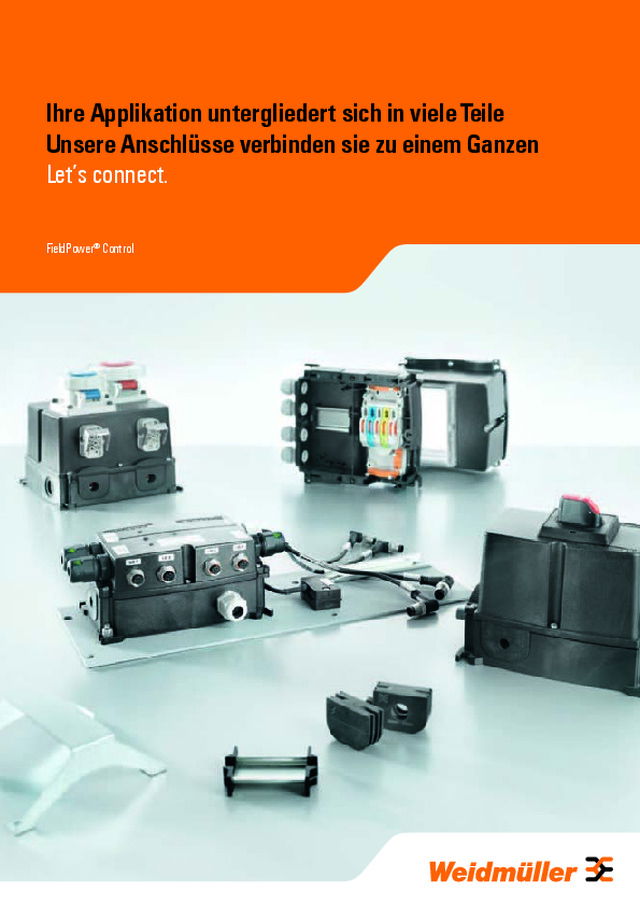

FieldPower ®  Control Ihre Applikation untergliedert sich in viele Teile  Unsere Anschlüsse verbinden sie zu einem Ganzen Let’s connect.

Sie wünschen alles aus einer Hand  Wir bieten Beratung, Produkte, Entwicklung und Fertigung Let’s connect.

3 FieldPower ®  Control: Produkt und Service   präzise auf Ihren Bedarf zugeschnitten Kostensenkung und Effizienzsteigerung sind die Herausfor- derungen, die Sie in Zukunft noch stärker begleiten werden.  Für Ihre Applikation sind deswegen intelligente, zukunfts­ orientierte Lösungen gefragt, die präzise auf Ihren Bedarf  zugeschnitten sind. FieldPower ®  Control ist die ideale Produktbasis für kleine  und robuste Funktionseinheiten in hoher Schutzart. Überall  dort, wo Teilfunktionen dezentralisiert oder modularisiert  werden sollen, bietet FieldPower ®  Control als modularer  Baukasten mit integriertem Energiebusabzweig enorme  Vorteile von der Planung über Installation und Inbetrieb­ nahme bis hin zum Betrieb. Weidmüller unterstützt Sie bei diesen komplexen Anforde- rungen mit einem umfassenden, hochqualifizierten Service,  der von der Beratung, Entwicklung und Dokumentation   über die Fertigung und Logistik bis hin zum After­Sales­  Service reicht.

4 Individualität ist Ihr Prinzip Modularität ist unser Programm Stellen Sie sich Ihre dezentrale  Funktionsbox selbst zusammen FieldPower ®  Control ermöglicht eine  schnelle applikationsspezifische   Lösungserstellung mit robusten Kunst- stoffgehäusen. Sie sind modular aufge- baut und können je nach Anwendung   mit FieldPower ® ­Kontakteinheiten für  die Energieverteilung mit ungeschnitte- nen Leitungen oder einer Tragschiene  zur Aufnahme von elektrischen   Betriebsmitteln versehen werden.  Klappdichtungen ermöglichen die   Einführung von Leitungen mit ange- schlagenen Steckverbindern.  Die Deckel in unterschiedlichen Höhen  bieten Platz und Befestigungsmöglich- keiten für weitere Optionen. Nicht nur mit den beschriebenen   Eigenschaften ist FieldPower ®  als de- zentrales Funktionsmodul außerhalb  des Schaltschrankes bestens geeignet.  Auch unsere Projektierungshilfen mit  präzisen Maßzeichnungen für eine  optimale Raumausnutzung und Dia- grammen zur thermischen Auslegung  unterstützen Sie nachhaltig bei der  bestmöglichen kundenspezifischen  Applikationserstellung.

3~, N, PE 2 x DC, GND 56 56 159 Ø 3,4 Ø 7,8 2 10 46 46 135 6 7,6 4,35 115,4 4,7 W 9,7 W 0,0 W 4,7 W 9,7 W 9,7 W 20,1 W 14,8 W für Tu außen 25 °C 25,5 W 14,8 W für Tu außen 35 °C 20,1 W für Tu außen 45 °C 14,8 W 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 40,0 Außentemperatur [°C] Pv zu l  [W ] Tu max innen 50 °C Tu max innen 60 °C Tu max innen 70 °C Tu max innen 80 °C 0 10 20 30 40 50 60 70 80 Tu max = Max. zulässige Gerätetemperatur 5 Modularer Baukasten Passend zur jeweiligen Applikation  können FieldPower ® ­Terminals oder  eine Tragschiene in die Unterschale  gesteckt werden. Klappdichtungen  ermöglichen die schnelle Einführung  von steckbaren Leitungen. Ausbaufähiger Deckel Die Deckelhöhe erlaubt die Installation  von Tragschienen für Einbaugeräte.  Über Befestigungsdome lassen sich  Montageplatten im Deckel integrieren.  Variable Befestigungselemente Die Tragschiene bietet 54 mm Ein­ baubreite und kann in zwei Höhen  eingesetzt werden. So finden Adern  auch unterhalb der Tragschiene Platz. Weiter Spannungs- und  Strombereich Mit den FieldPower ® ­Terminals in   AC­ und DC­Ausführung bis 800 V/ 41 A  können vielfältige Applikationen reali- siert werden. Projektierungshilfen Nutzen Sie die Informationen für die  thermische Auslegung und die opti­ male Raumausnutzung auf S. 21 ff.

Dezentrale Automatisierung   Energiebussystem FieldPower ®   Produktinformation 6 Deckel  mit LED-Beleuchtung (1390880000) Flacher Deckel (1068890000) Unterschale (1070140000) Einfach-Steckverbinder 3~, N, PE (1952120000) 2xDC, 1xFE (1131730000) Neutral (1010910000) Kontaktmodul 5-polig 3~, N, PE (1957620000) Kontaktmodul 5-polig 2xDC, 1xFE (1126840000) Kontaktmodul 5-polig 1~, N, PE, 1xDC (1269960000) Kodierelement für Steckkontakt  (1816150000) Tragschiene einrastbar B = 54 mm (1170690000) Doppel-Steckverbinder 3~, N, PE (1952130000)  2xDC, 1xFE (1009990000) Sicherungs-Steckverbinder 3~, N, PE (1961770000)  2xDC, 1xFE (1252210000) Verriegelungselement für Steckverbinder (1816130000) Das komplette Sortiment  FieldPower ®  finden Sie in unserer  Produktinformation „FieldPower ®   – Lösungen für die dezentrale  Automatisierung“ oder unter   www.weidmueller.com/de/ Fieldpower Unterschale (1121980000) Unterschale mit 4 M20-Verschraubungen  (1121990000) Leitungsdichtungen 7,5–9 mm (4329610000) 9–11 mm (4323210000) 11–13 mm (4323230000) 13–15 mm (43232200000) 15–17 mm (4324010000) Blinddichtung (4323240000) Hoher Deckel (1276220000) Flacher Deckel (1122200000) Hoher Deckel (1121950000) Deckel  mit Wartungsschalter (1113120000) Deckel  mit Wartungsschalter (8000005211) Deckel  für Reiheneinbaugeräte (8000007627) Deckel  mit Kühlkörper (8000012627)

7 Die Vorteile auf einen Blick: Gehäuse   • Robustes Polycarbonat   • Höchste Brandschutzklasse 5VA   nach UL 94   • Geeignet für den Außeneinsatz   mit Schutzart IP 54/65 Kontaktmodule   • AC oder DC sowie gemischte   Anwendungen   • Bis 800 V / 41 A mit Leitungen   2,5–6 mm²   • Abgangsleitungen steckbar und   fest verdrahtet Steckverbinder   • AC oder DC sowie gemischte   Anwendungen   • Bis 690 V / 32 A mit Leitungen   0,5–4 mm²   • Einfach­, Doppel­ und   Sicherungssteckverbinder Leitungsdichtungen   • Klappbar für ungeschnittene oder   vorkonfektionierte Leitungen   • Für Leitungsdurchmesser von   7,5–17 mm   • Schutzart IP 54/65, LABS­freies  Elastomer (EPDM)

8 Wir bauen und liefern Ihre   dezentrale  Funktionsbox  Weidmüller bietet nicht nur Einzelkomponenten,  sondern komplette und passgenaue Funktions­ einheiten. Mit unseren kundenspezifischen Lösungen er- schließen Sie neue Potenziale zur Kostensenkung  und Effizienzsteigerung. Gleichzeitig vereinfachen  Sie Ihr Qualitätsmanagement, denn die hohe  Fertigungsqualität aus einer Hand macht Abspra- chen mit unterschiedlichen Komponentenlieferan­ ten überflüssig. Das Endprodukt, das sich aus  mehreren Einzelkomponenten zusammensetzt,  bietet Ihnen entscheidende Vorteile:   • Vereinfachung von Bestellwesen und   Lagerhaltung  Eine Lösung, eine Artikelnummer! Die Beschaf- fung von Einzelkomponenten entfällt, Artikel- vielfalt und Lagerbestände werden abgebaut.   • Professionelle Montage  Die einzelnen Komponenten werden komplett  fertig montiert. Ihr Montageaufwand wird  reduziert, und Sie sparen Zeit und Kosten.   • Weniger Aufwand bei der Dokumentation  Bei der Erstellung von Stücklisten oder Zeich- nungen leistet unsere Software RailDesigner ®   wertvolle Unterstützung. Richten Sie Ihre Anfrage bitte an   rfq.middle­[email protected] Effizienz ist Ihr Anspruch Fertige Funktionseinheiten sind unser Angebot

9 Funktionsgehäuse Das Funktionsgehäuse FieldPower ®  Control steht  für dezentrale und modulare Funktionseinheiten in  hoher Schutzart mit der passgenauen Anschluss- technik für die AC­ und DC­Versorgung.  Durch die Montage von Reihenklemmen, elek­ trischen und elektronischen Betriebsmitteln und  Gehäusen sowie Schalt­ und Schutzorganen   wird aus dem FieldPower ® ­Energieverteiler ein  dezentraler Schaltkasten in Schutzart IP 54/65.

10

11 Bauen Sie auf zukunftsorientierte  Technologie Im Engineering vom Maschinen­ und Anlagenbau  hat sich der Trend zur dezentralen und modularen  Automatisierung bereits etabliert. Aber auch in  der Intra­ und Airportlogistik sowie in Fertigungs- prozessen der Automobilindustrie ist diese Ent- wicklung verstärkt zu verzeichnen. Die Vorteile des modularen Aufbaus liegen auf   der Hand:  Übersichtlichkeit in der Anlage, Reduzieren   von Wartungs­ sowie Anlagen­ und Maschinen- stillstandszeiten im Reparaturfall und das zeit­ gleiche Fertigen der verschiedenen Komponenten  und Teilsysteme.  Einzelne Anlagenmodule bestimmen das Enginee- ring in diesen Konzepten. Es wird objektorientiert  geplant und projektiert. Anlagenmodule lassen  sich einfach duplizieren und mehrfach verwenden.  Prägnant zusammengefasst: Modularität ist effi­ zient und reduziert nachhaltig Kosten. Let’s connect.

12 Wir passen die Gehäuse individuell  für Ihre spezifische Lösung an Passgenaue Gehäuse­Lösungen in hoher Schutz- art entwickeln wir speziell auf Ihre Applikation  zugeschnitten. Dabei können Sie auf unsere Unter­  stützung von Anfang an zählen, denn bereits bei  der Ist­Analyse und der Projektdefinition sind wir  als Spezialist der Industrial Connectivity für Sie  tätig. Wir beraten Sie intensiv und entwickeln mit  Ihnen gemeinsam die ideale Gehäuse­Konfigurati- on für Ihre Anwendung.  Aber auch nach der Produktentwicklung können  Sie auf unsere Unterstützung bauen. Ein umfas- sender After­Sales­Service steht Ihnen auch nach  Projektende kompetent zur Seite. Richten Sie Ihre Anfrage bitte an   rfq.middle­[email protected] Ihre Anforderungen sind sehr speziell Nutzen Sie unsere Kompetenz  Innenkonturen für eine geänderte Gehäuse- nutzung frästechnisch entfernen Vier Befestigungsdome   für Montageplatten Einrastbare Tragschiene EMV-Schirmverbindungen und Reihenklemmen auf Tragschiene montieren und verdrahten

13 Gewindelöcher einbringen und Verschraubungen   schutzgerecht montieren Wandöffnungen fräsen und Steckverbinder   schutzartgerecht montieren Beschriftungen für die eindeutige Zuordnung  von Betriebsmitteln und Funktionsbereichen Klappbare Leitungsdichtungen für   vorkonfektionierte Steckerleitungen Mechanische Verbindung zwischen Deckel und   Unterteil als Zugentlastung für die interne Verdrahtung Führungsnuten für senkrecht   stehende Leiterplatten

14 Acht Befestigungsdome für   Montageplatten oder Leiterplatten  Typenschilder mit Firmenlogo   und Gerätedaten M12- oder RJ 45-Einbaustecker   schutzartgerecht montieren Führungsnuten für senkrecht   stehende Leiterplatten  Führungsnuten für senkrecht   stehende Leiterplatten  Deckelausschnitte fräsen und Schalt-,   Schutz- und Meldegeräte sowie Klappdeckel   mit Tragschiene oder Kühlkörper schutz- artgerecht montieren

15 Dezentrale Funktionsbox –   speziell für Sie Mit folgenden Modulen können Sie  Ihre individuelle Funktionsbox   bestücken:   • Schalt­ und Schutzorgane   • Steckdosen   • Klappdeckel   • Montageplatten   • Vorkonfektionierte Steckerleitungen   • Leistungselektronik   • Kühlkörper   • Klemmleisten   • … Weitere Informationen finden Sie unter  www.weidmueller.com/de/  fieldpower_control

16 Sie erwarten flexible Einsatzmöglichkeiten  Anwendungsbeispiele von FieldPower ® Energieverteilung mit PROFIBUS-Abzweig   in einer Automobillackieranlage Für eine hohe Betriebszuverlässigkeit werden potenzielle  Problemstellen vermieden, indem die 400­V­Leitung auch an  den Abzweigstellen ungeschnitten bleibt. Darüber hinaus  wird mit dem FieldPower ® ­Abzweigmodul eine schnelle und  fehlerfreie Montage erreicht.  Die Abzweig­Elektronik für den PROFIBUS befindet sich   gut geschützt im robusten FieldPower ® ­Deckel. Für die   Verbindung zum Nachbarmodul bewähren sich im Deckel  vorkonfektionierte PROFIBUS­Leitungen mit umspritzten  M12­Steckern.Die Schnittstelle zu dem dezentralen   Frequenzumrichter bildet ein gemeinsamer Steckverbinder  für 400 V und PROFIBUS, der im Servicefall einen schnellen  Austausch ermöglicht und die Stillstandszeiten minimiert. Integrierte Feldverdrahtungslösung   in der Möbelhaus-Logistik Hier finden automatische Lager­ und Abrufsysteme Ver­ wendung. Zur Palettenverifikation werden Maximalhöhe   und Überhang mit Lichtgittern gemessen. Die Ansteuerung der Antriebe sowie die Signalführung der  Lichtgitter erfolgen über AS­Interface. FieldPower ®  wird als Anschlusslösung für Power, Signale  und Daten genutzt: 400­V­AC­Anschluss für die dezentralen  Antriebe, 24V DC zur Versorgung der Lichtgitter und   ASI­Kommunikation für die Antriebe und die Signale der  Lichtgitter. Die hier gezeigte Lösung verbindet Sender und Empfänger  des Lichtgitters über vorkonfektionierte M12­Y­Leitungen   mit dem AS­Interface­E/A­Modul und der 24­V­Versorgung.  Zusätzlich wird auch der Antrieb komplett eingebunden,   sodass mechatronische Funktionseinheiten einfach und  fehlerfrei auf der Baustelle gebildet werden können. Kundenlösung aus Modulen Fertige Funktionsbox 8000004778

17 Motorsteuergeräte mit Busanschaltung  kompakte Lösung für die dezentrale Antriebstechnik Um die Energieverteilung und Motorsteuerung direkt am  Einsatzort in einem Chassis unterzubringen, wird der Motor- starter einfach auf die FieldPower ® ­Box aufgesteckt.  Vorteile: stark verkürzte Installations­ und Inbetriebnahme­ zeiten. Auch die Anlagenplanung kann mit dieser integrier- ten und flexiblen Antriebslösung schneller erfolgen.  Die FieldPower ® ­Box mit Motorstartern und Frequenzumrich- tern ist in funktionsspezifischen Varianten erhältlich, die sich  durch standardisierte Anschlüsse auszeichnen. Je nach ge- wählter Variante werden ein oder zwei Drehstrommotoren  über vorkonfektionierte Leitungen an IEC­23570­konforme  RockStar ® ­HQ­Steckverbinder angeschlossen. Die Steuerung  erfolgt über steckbare M12­Anschlüsse für AS­Interface,   Sensorik und Handbediengerät. Auf der Bedienseite ange- brachte LEDs zeigen die Betriebsbereitschaft, den Feldbus­ Status und eine Fehlermeldung bei überhöhter Motor­ temperatur an. Motorverteiler für Energie, Daten und Signale   bei Transport/Sortierung für Bekleidung  Dort, wo in Herstellung und Distribution hohe Stückzahlen in  kurzer Zeit anfallen, müssen sich die Pufferzonen flexibel den  Mengen anpassen. Darüber hinaus muss die Ware gezählt,  kontrolliert, etikettiert oder kommissioniert werden. Um die Steuerung dieser komplexen Abläufe wirtschaftlich  effizient zu realisieren, sind intelligente Systemlösungen mit  dezentralen Motorsteuereinheiten die erste Wahl. FieldPower ® ­Klappdichtungen sorgen für eine schnelle,  schutzartgerechte Leitungseinführung, und Steckverbinder  ermöglichen den fehlerfreien Motor­Anschluss im Zuge der  Mechanik­Montage. Der störungsfreie Betrieb wird durch die getrennte Leitungs- führung von 400 V, Datenleitung RS485 mit Schirmverbin- dung und 24 V mit zusätzlichen Steuersignalen sicherge- stellt. Sogar der Personenschutz durch den abschließbaren  Wartungsschalter ist optional verfügbar, ein Muss besonders  in Anlagen mit britischen Sicherheitsstandards. 400-V-Abzweig mit FP-Kontaktmodul und Steckverbinder Fertige Funktionsbox 8000008216 & 8000008456

18 Energieverteilung mit Leitungsschutzautomaten   in der Langgut-Lagertechnik Platzoptimierte Lagerung, vollautomatisches Materialhand- ling sowie effiziente Prozessverkettung sind die zentralen  Aufgaben in der Langgut­ und Blech­Lagertechnik. Zur Energieversorgung der dezentralen Steuerpulte und   Antriebstechnik für Motoren müssen Abgänge von der   Versorgungsleitung hergestellt werden inklusive Schutz­ maßnahmen. Die FieldPower ® ­Box mit Leitungsschutzautomaten ermög- licht die Installation von bis zu zwei abgesicherten Leistungs­ abgängen in sehr kurzer Zeit und mit wenig Aufwand.   Die Box ist bereits standardmäßig mit dreiphasigen Leitungs- schutzautomaten ausgestattet, um die abgehenden   Leitungen bei Kurzschluss und vor Überlast zu schützen.   Der Anwender reduziert seinen Montageaufwand in Form  von Zeit, Material und Arbeit mit der FieldPower ® ­Box LSA  wesentlich und erhält somit eine effektive und kosten­ günstige Lösung. Einspeisebox mit Energieverteilung und  abschließbarem Leistungsschalter für dezentrale  Peripherie in der Produktionslogistik Um einen kontinuierlichen Materialfluss in einer Fertigung  zu erreichen, sind alternative Routen nötig, um die vorge­ gebenen Taktzeiten einzuhalten. Voraussetzung dafür sind  System­ und Layout­Module mit vordefinierter und getesteter  Funktionsweise unter Verwendung modularer Steuerungen  und modularer Software. FieldPower ® ­Control­Module unterstützen diese flexiblen  Anlagenkonzepte auf einzigartige Weise. Mit dem Gleich­ teile ­Sortiment lassen sich alle benötigten Funktionen   abbilden. In diesem Fall ist es der steckbare 400­V­Abzweig  mit integriertem Leistungsschalter für den Kurzschluss­  und  Überlastschutz. Oder die „ET200 PRO“­Stationen inklusive  der benötigten Netztrenn ­Einrichtung für Wartungsarbeiten  – serienmäßig mit abschließbarem Drehgriff. Fertige Funktionsbox 8000006235 & 8000006884 Kundenlösung aus Modulen

19 Steckdose mit FI-Schutzschalter in Gondel und Nabe  der Windkraftanlage   Um den einwandfreien Betrieb der Windkraftanlagen   zu gewährleisten, sollten die Servicetechniker möglichst   komfortabel Wartungs­ und Kontrollarbeiten an den   Systemen in Gondel und Nabe vornehmen können. Dazu  müssen 230­V­Steckdosen an verschiedenen Stellen verfüg- bar sein, ohne die Topbox oder Pitchbox öffnen zu müssen. Für den Personenschutz ist ein Fehlerstromschutzschalter  (RCD oder GFCI) zwingend vorgeschrieben, der beim Aus­ lösen keinen Einfluss auf die umliegenden Systeme haben  darf. Steckdose und Schutzschalter müssen eindeutig   einander zugeordnet und sichtbar sein, damit die Status­ kontrolle und das Wiedereinschalten schnell und ohne   Verwechselungen möglich sind. All diese Anforderungen erfüllt dieses FieldPower ® ­Control­  Modul und ist darüber hinaus sehr kompakt ohne Unter­ schale auf ein Montageblech montierbar und – passend zu  den hohen mechanischen Anforderungen – sehr robust. CEE-Steckdosen 400/230 V für Wartungsarbeiten   im Turm der Windkraftanlage Windkraftanlagen können aufgrund ihrer Bauhöhe nur in  Einzelteilen montiert werden. Türme werden deswegen  in Segmenten zum Errichtungsort gebracht und dort  mechanisch und elektrisch miteinander verbunden. Das Verdrahtungskonzept für die Turminnenbeleuchtung  und die Service­Steckdosen folgt dieser segmentweisen  Montage. In den Turmsegmenten sind zunächst nur die  Unterschalen montiert. Die  Leitungssegmente werden   passend dazu werkseitig vorkonfektioniert. Auf der Baustelle  werden sie ausgerollt und dann fest auf die Unterschalen   in den Turmsegmenten eingerastet.   Die Segment­Verbindung erfolgt über Steckverbinder. Die  Vorteile sind erhöhter Diebstahlschutz und eine temperatur­ unabhängige Montage. Fertige Funktionsbox 8000012708  Kundenlösung aus Modulen

? FieldPower ®   Das Anschlussprinzip 20 1 4 7 2 5 8 3 6 Praxistipp: Ist die Leitung zu kurz,  FieldPower ®  ist die Lösung Die Leitung wird nur abgemantelt und  nicht geschnitten. Kein Vertauschen,  kein Falschanschluss. Die ideale   Lösung auch für den nachträglichen  Einbau. Ein Montagevideo dazu finden Sie unter:  www.weidmueller.com/de/  FieldPower_Video 130 m m 0,6 Nm 90° 2,0 Nm Klick Klick

21 Projektierungshilfen   FieldPower ®  Control 65,5 66 20 38,4 56,5 34,7 65 54 Ø 3,4 Ø 7,8 6 4,35 7,6 115, 4 84 87 129 42 66 56,5 34,7 78,5 44,5 75 72,2 34,7 64 23 CAD-Modelle finden Sie unter  http://catalog.weidmueller.com BG GHDE HO PT6 BG GHDE 10P HO PT6 PTS 4... PT6... GH PT6 GH 10P PT6 GHDE 10P HO ON/OFF PTS4 BG GHDE HO SA UL PT6 PT6... GH PT6 GH 10P PT6 BG GHDE HO PT6 BG GHDE 10P HO PT6 PTS 4... PT6... GH PT6 GH 10P PT6 BG GHDE HO PT6 BG GHDE 10P HO PT6 TS 35 PT6 GH PT6 GH 10P PT6

22 BG GHDE 10P REG 54,5 54,5 54,5 43 43 43 8,5 8,5 8,5 46,5 46,5 68 55 58 45 6,9 45 40 68 55 68 55 58 6,8 45 40 68 33,5 58 1 1 1 0 0 0 250 mm Pos. 2 1x Pos. 1 A click Pos. 2 1,5 Nm 1,5 Nm Pos. 3Pos. 4 1,5 Nm Pos. 3Pos. 4 1,5 Nm Pos. 3Pos. 4 0 0 0 click 1121980000 1 1 1 0 0 0 Pos. 5 A 1,5 Nm Pos. 5 B ≤ 82 45  ±0.5 ≤ 67 3 152 35 ≤ 44 ≤ 55 ≤ 55 56 56 159 46 46 10 2 135 160,5 Ø 8 6 Ø 3,4 5,7  ± 0, 1 Ejot Delta  PT WN5412 H 40x... 1,5 ± 0,3 Nm 87 84 Einschraubtiefe TS 35 PT6 GH 10P PT6 BG GHDE 10P HO PT6

23 54,5 54,5 54,5 43 43 43 8,5 8,5 8,5 46,5 46,5 68 55 58 45 6,9 45 40 68 55 68 55 58 6,8 45 40 68 33,5 58 KLICK M ≤ 0,4 kg 1070140000 ✗ 176 55 61,5 11 2 133 31 30 69 103 31,3 32 31 26 87 84 134 4,15 3 B B Ø 32 Ø 20,3 Ø 16,3 Ø 27,4 Ø 8 6 Ø 3,4 5,7  ± 0, 1 Ejot Delta  PT WN5412 H 40x... 1,5 ± 0,3 Nm Einschraubtiefe BG GHDE HO PT6 TS 35 PT6 GH PT6 TS 35 PT6

24 195 179159 32 Ø16,1 Ø8,5 (2x) 64 90 10 7 11 8 M4 (4x) in diesem Bereich DIN EN ISO 1101 ≤5 0,5 ≥3 22 50 +0,3 0 Material 1.4301/2B 1 Nm (4x M4) M 16 EN 50262 BG GHDE LED M4 PT6 BG GHDE 10P HO KK138 129 89 130 110

25 Einbaubare Verlustleistung Zulässige einbaubare Verlustleistung in Abhängigkeit von der Umgebungstemperatur außerhalb und der maximalen Umgebungstemperatur  für Einbaukomponenten in die FieldPower ®  Box BG GHDE 10P REG Pv zul  = zulässige einbaubare Verlustleistung Zulässige einbaubare Verlustleistung in Abhängigkeit von der Umgebungstemperatur außerhalb und der maximalen Umgebungstemperatur  für Einbaukomponenten in einer FieldPower ®  Box 10P HO ohne Klappdeckel Pv zul  = zulässige einbaubare Verlustleistung Projektierungshilfen  FieldPower ®  Control 4,1 W 7,7 W 11,8 W 1,0 W 4,1 W 7,7 W für Tu außen 25 °C 21,7 W  16,5 W  11,8 W  7,7 W  für Tu außen 35 °C 16,5 W für Tu außen 45 °C 11,8 W 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 40,0 Außentemperatur [°C] Pv zu l  [W ] Tu max innen 50 °C Tu max innen 60 °C Tu max innen 70 °C Tu max innen 80 °C   0 10 20 30 40 50 60 70 80 Tu max = Max. zulässige Gerätetemperatur 4,7 W 9,7 W 0,0 W 4,7 W 9,7 W 9,7 W 20,1 W 14,8 W für Tu außen 25 °C 25,5 W 14,8 W für Tu außen 35 °C 20,1 W für Tu außen 45 °C 14,8 W 0,0 5,0 10,0 15,0 20,0 25,0 30,0 35,0 40,0 Außentemperatur [°C] Pv zu l  [W ] Tu max innen 50 °C Tu max innen 60 °C Tu max innen 70 °C Tu max innen 80 °C   0 10 20 30 40 50 60 70 80 Tu max = Max. zulässige Gerätetemperatur
