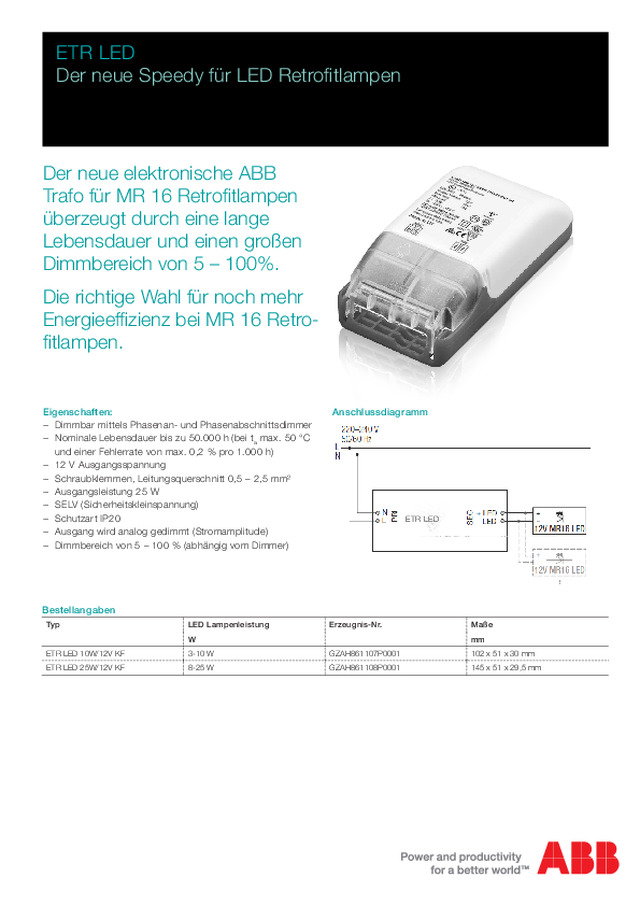

ETR LED Der neue Speedy für LED Retrofitlampen  Eigenschaften:   − Dimmbar mittels Phasenan- und Phasenabschnittsdimmer   − Nominale Lebensdauer bis zu 50.000 h (bei t a  max. 50 °C  und einer Fehlerrate von max. 0,2 % pro 1.000 h)   − 12 V Ausgangsspannung   − Schraubklemmen, Leitungsquerschnitt 0,5 – 2,5 mm²   − Ausgangsleistung 25 W   − SELV (Sicherheitskleinspannung)   − Schutzart IP20   − Ausgang wird analog gedimmt (Stromamplitude)   − Dimmbereich von 5 – 100 % (abhängig vom Dimmer) Der neue elektronische ABB  Trafo für MR 16 Retrofitlampen  überzeugt durch eine lange   Lebensdauer und einen großen  Dimmbereich von 5 – 100%.Die richtige Wahl für noch mehr  Energieeffizienz bei MR 16 Retro- fitlampen. Anschlussdiagramm ETR LED Bestellangaben Typ LED Lampenleistung Erzeugnis-Nr. Maße W mm ETR LED 10W/12V KF 3-10 W GZAH861107P0001 102 x 51 x 30 mm ETR LED 25W/12V KF 8-25 W  GZAH861108P0001 145 x 51 x 29,5 mm

www.tridonic.com 1 Änderungen vorbehalten. Angaben ohne Gewähr. Datenblatt 03/14-LC078-3 LED-BetriebsgeräteKompakt Dimming               Produktbeschreibung• Dimmbar mittels Phasenan- und Phasenabschnittsdimmer• Nominale Lebensdauer bis zu 50.000 h (bei ta max. 50 °C und einer Fehlerrate von max. 0,2 % pro 1.000 h) • 12 V Ausgangsspannung• Schraubklemmen• Anschlusskabel, Leitungsquerschnitt 0,5 – 2,5 mm²• Ausgangsleistung 25 W• SELV• Schutzart IP20• Ausgang wird analog gedimmt (Stromamplitude)• Dimmbereich typ. 5 – 100 % (abhängig vom Dimmer) Eigenschaften• Gehäuse: Polycarbonat weiß• Kompakte Abmessungen• Überlastschutz• Kurzschlussschutz• Leerlaufschutz   Technische Daten Netzspannungsbereich 220 – 240 V Eingangsspannungsbereich AC 198 – 264 V Netzfrequenz 50 / 60 Hz Typ. Nennstrom (bei 230 V, 50 Hz, Volllast) 0,135 A Typischer Rippelstrom bei Volllast ± 30 % Leistungsfaktor bei Volllast 1 0,97 Leistungsfaktor bei min. Last 1 0,75C Einschaltzeit (bei 230 V, 50 Hz, Volllast) ≤ 0,1 s Abschaltzeit (bei 230 V, 50 Hz, Volllast) ≤ 0,1 s Haltezeit bei Netzunterbrechung (Ausgang) 0 s Umgebungstemperatur ta -25 ... +50 °C Umgebungstemperatur ta (bei Lebensdauer 50.000 h) 50 °CMax. Gehäusetemperatur tc 75 °C Lagertemperatur ts -40 ... +85 °C Abmessung L x B x H 145 x 51 x 29,5 mm È Normen, Seite 2 Anschlussdiagramme und Installationsbeispiele, Seite 2 Uconverter LCBU 25W 12V BASIC phase-cut SRBaureihe BASIC   145 29.5 51 4.1 14.6 2 13.9 5 Bestelldaten Typ Artikelnummer Verpackung Karton Verpackung Palette Gewicht pro Stk. LCBU 25W 12V BASIC phase-cut SR  89800290 10 Stk. 600 Stk. 0,11 kg Spezifische technische Daten Typ Wirkungsgrad bei Volllast 1 Wirkungsgrad bei min. Last 1 Ausgangsstrom Ausgangsspannung Max. Ausgangsspannung Max. Eingangsleistung Ausgangsleistung LCBU 25W 12V BASIC phase-cut SR 83 % 77 % 2,1 A 11 – 15 V 15 V 30 W 10 – 25 W 1 Testwert bei 230 V, 50 Hz. Kontakt Druckschrift Nummer GHV0489024R0001 g ed ru ck t  in  D eu ts ch la nd  (0 2/ 14 -1 -Z V D ) Hinweis:Technische Änderungen der Produkte sowie  Änderungen im Inhalt dieses Dokumentsbehalten wir uns jederzeit ohne Vorankündigung vor. Bei Bestellungen sind die jeweils vereinbarten Beschaffenheiten maßgebend. Die ABB AG über-nimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Gegenständen und Abbildungen vor. Vervielfältigung, Bekanntgabe an Dritte oder Verwertung seines Inhaltes - auch von Teilen - ist ohne vorherige schriftliche Zustimmungdurch die ABB AG verboten. Copyright© 2014 ABBAlle Rechte vorbehalten ABB Stotz-Kontakt/Striebel & JohnVertriebsgesellschaft mbH Eppelheimer Straße 82 69123 HeidelbergTel. Techn. Vertrieb:  06221 701 1116 Tel. Kaufm. Vertrieb: 06221 701 1117Fax: 06221 701 1760E-mail: [email protected] www.abb.de/asj ETR LED Maßangaben www.tridonic.com 1 Änderungen vorbehalten. Angaben ohne Gewähr. Datenblatt 03/14-LC077-3 LED-BetriebsgeräteKompakt Dimming               Produktbeschreibung• Dimmbar mittels Phasenan- und Phasenabschnittsdimmer• Nominale Lebensdauer bis zu 50.000 h (bei ta max. 50 °C und einer Fehlerrate von max. 0,2 % pro 1.000 h) • 12 V Ausgangsspannung• Schraubklemmen• Anschlusskabel, Leitungsquerschnitt 0,5 – 2,5 mm²• Ausgangsleistung 10 W• SELV• Schutzart IP20• Dimmbereich typ. 5 – 100 % (abhängig vom Dimmer) Eigenschaften• Gehäuse: Polycarbonat weiß• Kompakte Abmessungen• Überlastschutz• Kurzschlussschutz• Leerlaufschutz   Technische Daten Netzspannungsbereich 220 – 240 V Eingangsspannungsbereich AC 198 – 264 V Netzfrequenz 50 / 60 Hz Typ. Nennstrom (bei 230 V, 50 Hz, Volllast) 0,06 A Typischer Rippelstrom bei Volllast ± 30 % Leistungsfaktor bei Volllast 1 0,9 Leistungsfaktor bei min. Last 1 0,7 Einschaltzeit (bei 230 V, 50 Hz, Volllast) ≤ 0,1 s Abschaltzeit (bei 230 V, 50 Hz, Volllast) ≤ 0,1 s Haltezeit bei Netzunterbrechung (Ausgang) 0 s Umgebungstemperatur ta -25 ... +50 °C Umgebungstemperatur ta (bei Lebensdauer 50.000 h) 50 °CMax. Gehäusetemperatur tc 75 °C Lagertemperatur ts -40 ... +85 °C Abmessung L x B x H 102 x 51 x 30 mm È Normen, Seite 2 Anschlussdiagramme und Installationsbeispiele, Seite 2 Uconverter LCBU 10W 12V BASIC phase-cut SRBaureihe BASIC   Bestelldaten Typ Artikelnummer Verpackung Karton Verpackung Palette Gewicht pro Stk. LCBU 10W 12V BASIC phase-cut SR  89800289 20 Stk. 1.000 Stk. 0,065 kg Spezifische technische Daten Typ Wirkungsgrad bei Volllast 1 Wirkungsgrad bei min. Last 1 Ausgangsstrom Ausgangsspannung Max. Ausgangsspannung Max. Eingangsleistung Ausgangsleistung LCBU 10W 12V BASIC phase-cut SR 77 % 65 % 0,83 A 11 – 15 V 15 V 13 W 3 – 10 W 1 Testwert bei 230 V, 50 Hz. ETR LED 10W/12V KF ETR LED 25W/12V KF
